Linearführung Typ FDH-K
Doppelschiene und Kassette
Hochdynamisch
5% discount
on your first online order!

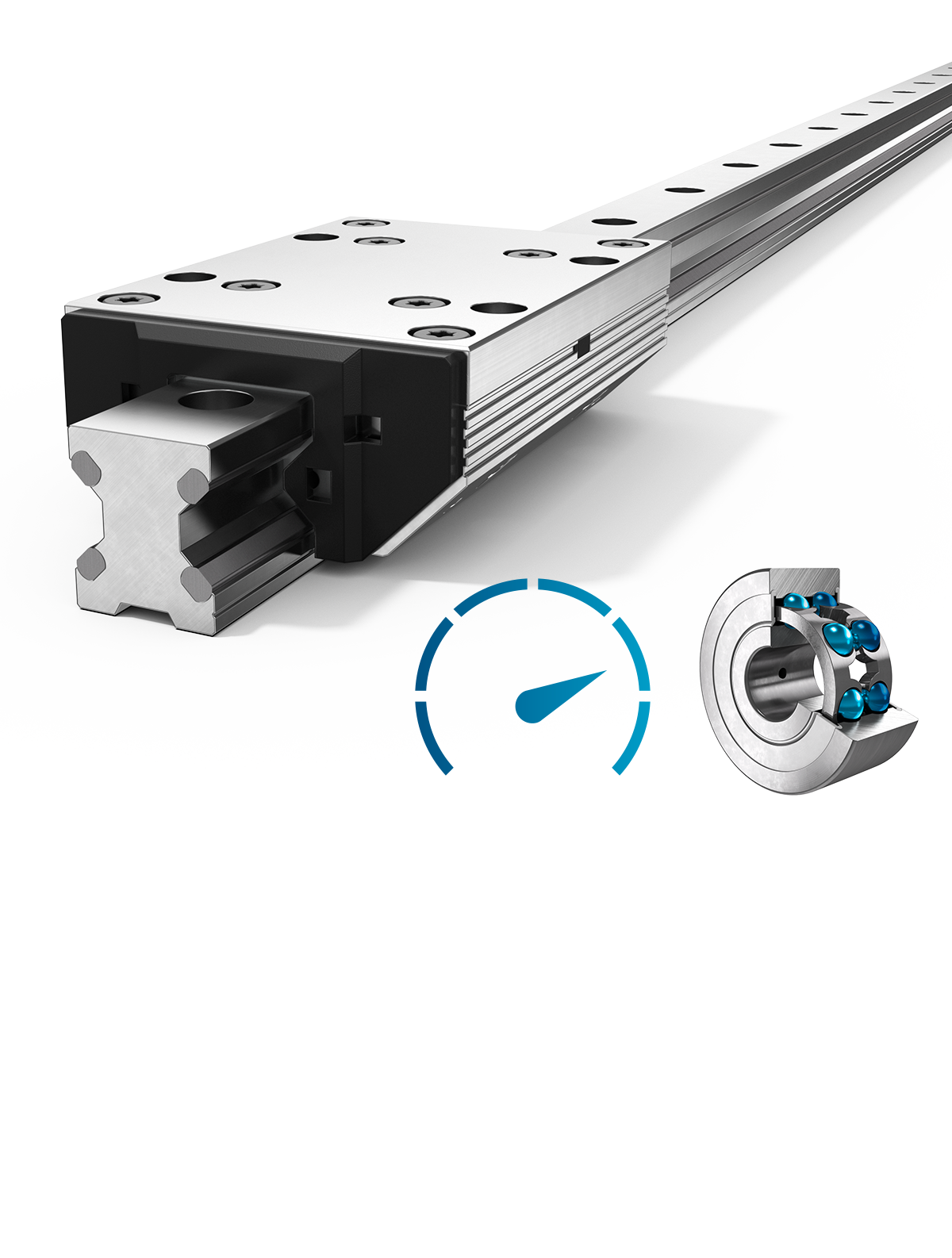

Aluminium-Rollenführungen vom Typ FDH beeindrucken mit ihrem außergewöhnlich schnellen Ansprechverhalten und bleiben auch bei hohen Beschleunigungen ruhig im Lauf.
Description
Linearführungen Typ FDH eignen sich besonders für lineare Bewegungen in dynamischen Pick-&-Place-Anwendungen. Ausgestattet mit Laufrollen, die Schrägkugellager enthalten, ermöglichen sie Spitzenwerte bei Beschleunigung und Geschwindigkeit, ideal für den Betrieb mit Linearmotoren als Antriebsquelle. Die Führungsschienen sind in Längen von 200 mm bis 4000 mm verfügbar und können auf Wunsch zu einer unendlichen Länge verbunden werden.
Characteristics
| Rollers | Schrägkugellager |
| Raceway | Federstahl, standard |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar
Material
Kassettenplatte, Rollenschuhe,
Schienenkörper: Aluminium, eloxiert
Laufbahnen: Federstahl
Laufrollen: Wälzlagerstahltahl
Operating temperature
−20 °C bis +80 °C
Maximum speed
10 m/s
Maximum acceleration
100 m/s2
Mounting position
Beliebig
Lubricant
Lebensdauergeschmiert, wartungsfrei
Technical advice
Data tables
Compare data and calculate load cases
| FDH-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
| FDH-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size |
Dimensions mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities cassette Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cassette | Rail/m | ||
| 25 | 7500 | 3700 | 58,0 | 118,0 | 81,0 | 165,0 | 0,50 | 1,60 |
Register now to get |
| 35 | 13400 | 8100 | 189,0 | 315,0 | 250,0 | 416,0 | 1,40 | 2,60 | |
| 45 | 24300 | 14400 | 461,0 | 777,0 | 548,0 | 924,0 | 2,50 | 4,50 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 rad. Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Cassette weight Weight of rail per m |
