Lineaire geleider type FDH-K
Dubbele rail en cassette
Zeer dynamisch
Aluminium rolgeleiders van het type FDH maken indruk met hun uitzonderlijk snelle respons en blijven soepel lopen, zelfs bij hoge acceleraties.
Description
Lineaire geleidingen van het type FDH zijn bijzonder geschikt voor lineaire bewegingen in dynamische pick & place-toepassingen. Uitgerust met looprollen met hoekcontactkogellagers maken ze piekwaarden in acceleratie en snelheid mogelijk, ideaal voor gebruik met lineaire motoren als aandrijfbron. De geleiderails zijn verkrijgbaar in lengtes van 200 mm tot 4000 mm en kunnen op verzoek worden aangesloten op een oneindige lengte.
Characteristics
| Rollers | Hoekcontactkogellager |
| Raceway | Verenstaal, standaard |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld
Material
Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: Veerstaal
Rollen: Rollager staal
Operating temperature
−20 °C tot +80 °C
Maximum speed
10 m/s
Maximum acceleration
100 m/s2
Mounting position
Elke
Lubricant
Levenslang gesmeerd, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases

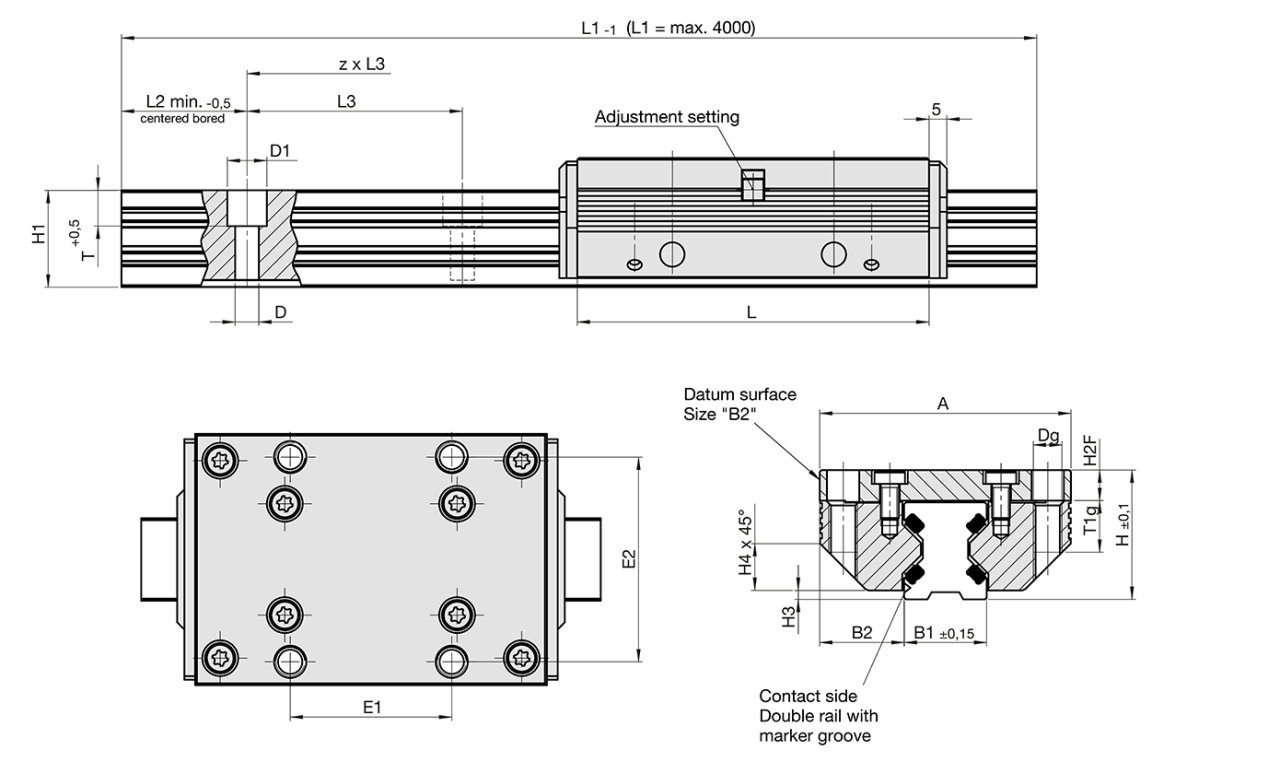

| FDH-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
| FDH-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size |
Dimensions mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities cassette Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cassette | Rail/m | ||
| 25 | 7500 | 3700 | 58,0 | 118,0 | 81,0 | 165,0 | 0,50 | 1,60 |
Register now to get |
| 35 | 13400 | 8100 | 189,0 | 315,0 | 250,0 | 416,0 | 1,40 | 2,60 | |
| 45 | 24300 | 14400 | 461,0 | 777,0 | 548,0 | 924,0 | 2,50 | 4,50 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 rad. Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Cassette weight Weight of rail per m |
