Lineaire geleider type FDE-K
Dubbele rail en cassette
Smeermiddelvrij

5% discount
on your first online order!
Type FDE aluminium rolgeleiders hebben rollen met naaldlagers die geen smeermiddelen nodig hebben.
Description
Linearführungen Typ FDE, ausgestattet mit hochwertigen, schmierstofffreien Nadellagern und fast vollständig aus leichtem Aluminium bestehend, sind ideal für lineare Bewegungsanforderungen in fast allen Industriebereichen, insbesondere in der Lebensmittelproduktion und Reinraumumgebungen. Diese Führungsschienen sind in Längen von 200 mm bis 4000 mm verfügbar und können auf Wunsch zu einer kontinuierlichen Länge zusammengesetzt werden.
Characteristics
Rollers | Smeermiddelvrije naaldlagers |
Raceway | Verenstaal, standaard |
Properties - Evaluation
Resilience | |
Dynamics | |
Corrosion resistant | |
Non magnetic | |
Lubricant free | |
Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld
Material
Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: Veerstaal
Rollen: Rollager staal
Operating temperature
−20 °C tot +80 °C
Maximum speed
1 m/s
Maximum acceleration
40 m/s2
Mounting position
Elke
Lubricant
Smeermiddelvrij, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases

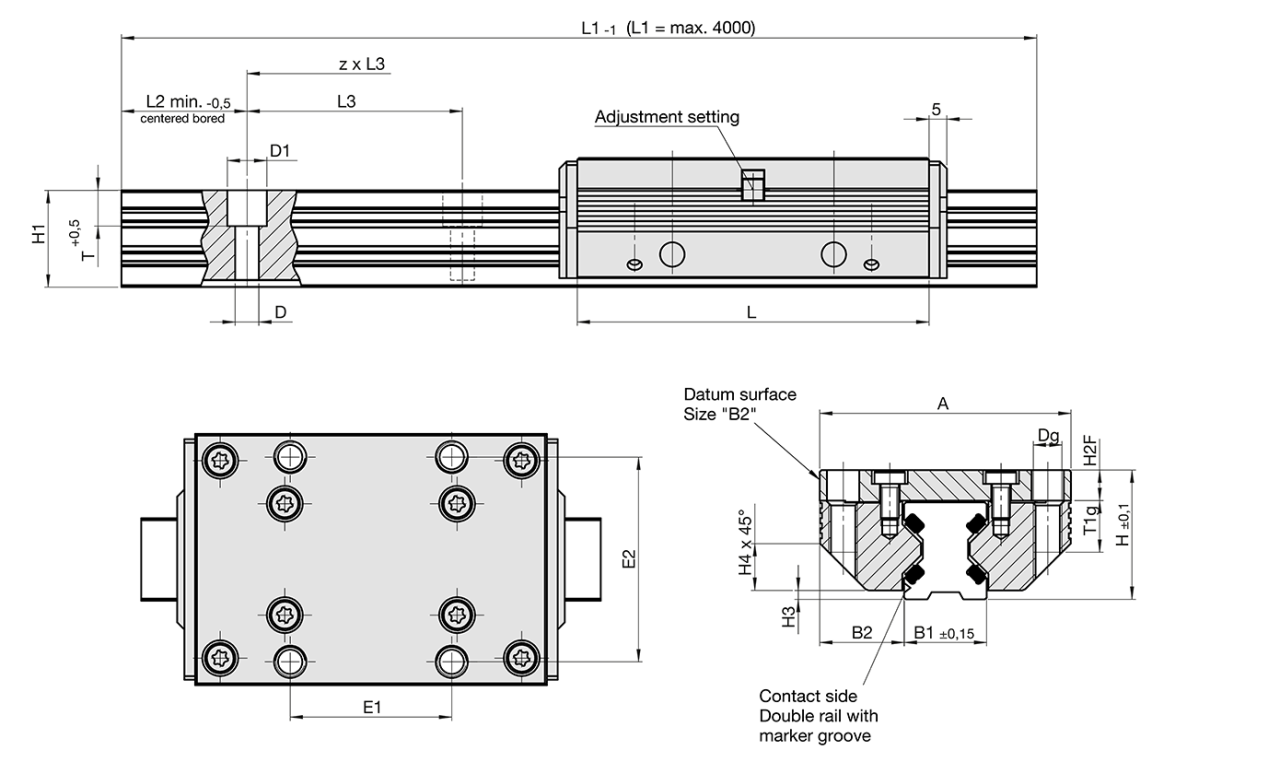

FDE-K | |||||||||
---|---|---|---|---|---|---|---|---|---|
Size | Dimensions mm |
||||||||
A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
FDE-K | |||||||||
---|---|---|---|---|---|---|---|---|---|
Size |
Dimensions mm |
||||||||
E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
Basic load ratings, weight, length | MyFranke | ||||||||
---|---|---|---|---|---|---|---|---|---|
Size | Load ratings N |
Moment capacities cassette Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cassette | Rail/m | ||
12 | 350 | 400 | 4,0 | 3,0 | 6,0 | 5,0 | 0,09 | 0,40 |
Register now to get |
15 | 600 | 700 | 8,0 | 6,0 | 12,0 | 10,0 | 0,17 | 0,80 | |
20 | 700 | 900 | 12,0 | 9,0 | 17,0 | 14,0 | 0,35 | 1,30 | |
25 | 1200 | 1600 | 25,0 | 18,0 | 35,0 | 25,0 | 0,50 | 1,60 | |
35 | 2000 | 2500 | 58,0 | 44,0 | 76,0 | 58,0 | 1,40 | 2,60 | |
45 | 4400 | 5500 | 180,0 | 140,0 | 210,0 | 170,0 | 2,50 | 4,50 |
Type and size |
Dyn. load rate C Stat. load rate C0 rad. Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Cassette weight Weight of rail per m |
{{(idx +1)}}
|
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |
Technical Drawing |
Data sheet (pdf) |
