Lineaire geleiding type FDE-R
Enkel railpaar en rolschoenpaar
Smeermiddelvrij
5% discount
on your first online order!
Type FDE aluminium rolgeleiders zijn uitgerust met smeermiddelvrije rollen met naaldlagers.
Description
Franke FDE lineaire geleidingen zijn ideaal voor lineaire bewegingstaken in bijna alle industrieën, vooral in voedselproductie en cleanrooms. Uitgerust met smeermiddelvrije, hoogwaardige naaldlagers en lichtgewicht aluminium bieden ze betrouwbaarheid en efficiëntie. De railelementen zijn verkrijgbaar in lengtes van 200 mm tot 4000 mm en kunnen op verzoek eindeloos worden gekoppeld.
Optimaliseer uw industriële toepassingen met de veelzijdige en hygiënische Franke FDE lineaire geleidingen, ontwikkeld voor de hoogste reinheidseisen en economische efficiëntie.
Characteristics
| Rollers | Smeermiddelvrije naaldlagers |
| Raceway | Verenstaal, standaard |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld
Material
Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: Veerstaal
Rollen: Rollager staal
Operating temperature
−20 °C tot +80 °C
Maximum speed
1 m/s
Maximum acceleration
40 m/s2
Mounting position
Elke
Lubricant
Smeermiddelvrij, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases
| FDE-R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||||
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
| 15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
| 20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
| 25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
| 35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
| 45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
| FDE-R | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
| 12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
| 15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
| 20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
| 25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 7,0 | 10,5 | 17,5 |
| 35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
| 45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities pair of roller shoes Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | PRS | Rail/m | ||
| 12 | 350 | 400 | 0,20 (B+30,3) | 0,20 (B+30,3) | 6 | 5 | 0,07 | 0,40 |
Register now to get |
| 15 | 600 | 700 | 0,35 (B+36,5) | 0,30 (B+36,5) | 12 | 10 | 0,12 | 0,80 | |
| 20 | 700 | 900 | 0,40 (B+47,0) | 0,33 (B+47,0) | 17 | 14 | 0,23 | 1,20 | |
| 25 | 1200 | 1600 | 0,80 (B+58,4) | 0,60 (B+58,4) | 35 | 25 | 0,35 | 1,80 | |
| 35 | 2000 | 2500 | 1,20 (B+85,0) | 0,90 (B+85,0) | 76 | 58 | 1,00 | 3,10 | |
| 45 | 4400 | 5500 | 2,70 (B+109,0) | 2,20 (B+109,0) | 210 | 170 | 1,80 | 5,00 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Weight of roller shoe pair Weight of rail per m |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |

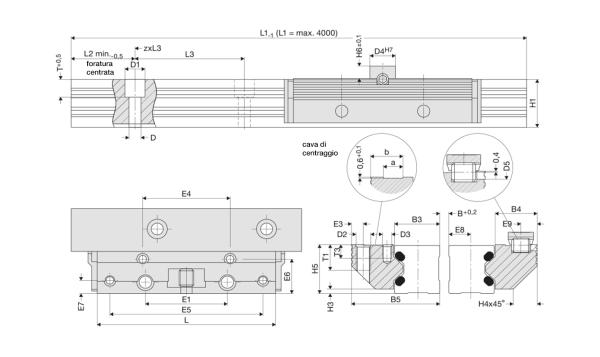

| Technical Drawing |
| Data sheet (pdf) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
