Lineaire geleider type FDI-K
Dubbele rail en cassette
Vacuümgeschikt

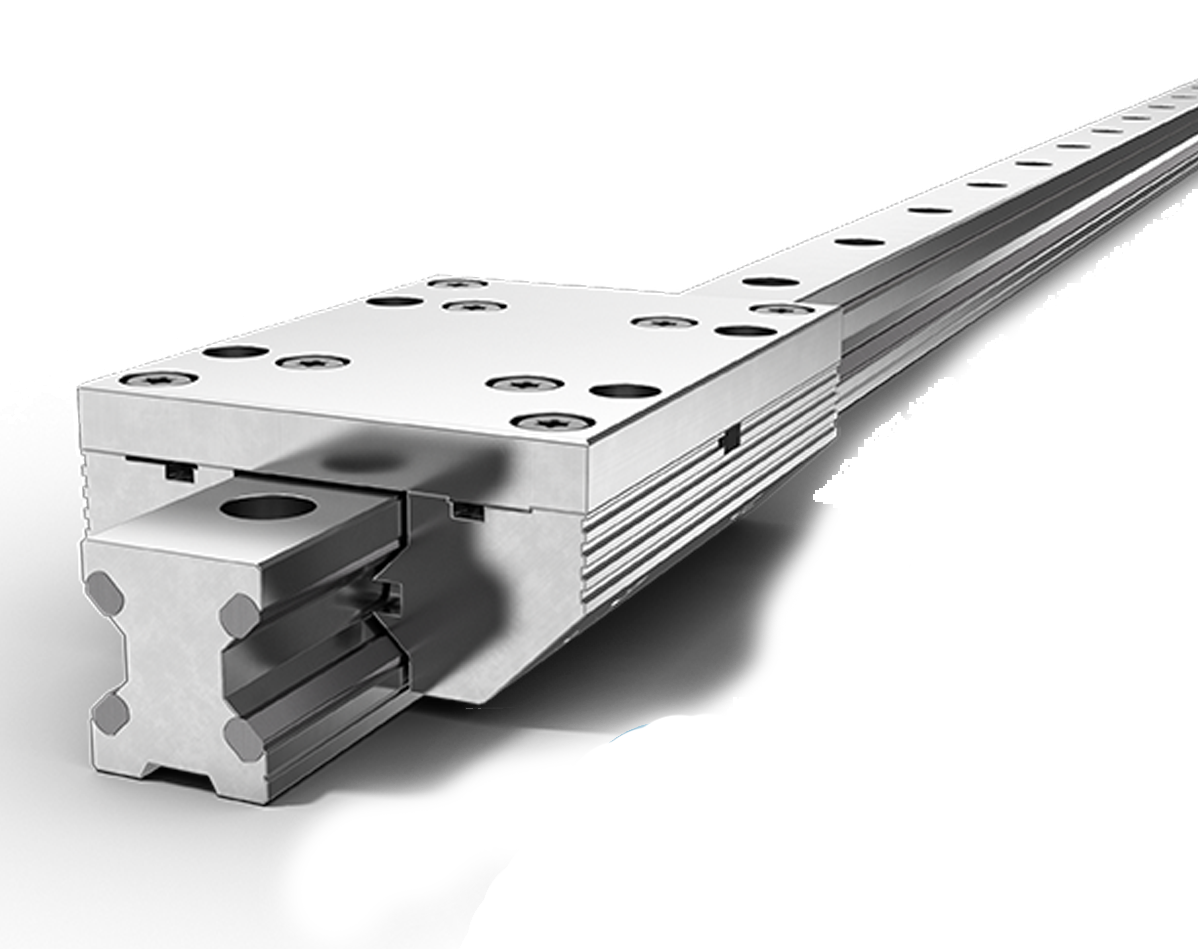

Aluminium rolgeleiders van het type FDI, ontworpen als speciale geleiders, zijn ideaal voor toepassingen in hoog vacuüm. Hun rollen met volledige naald zijn voorzien van een smeermiddel dat geschikt is voor vacuüm.
Description
Franke Linearführungen Typ FDI verfügen über für das Vakuum geeignete Nadellager und sind fast vollständig aus leichtem Aluminium gefertigt. Durch sorgfältig ausgewählte Materialien und Schmierstoffe wird eine Ausgasung im Vakuum vermieden. Diese Führungsschienen sind in Längen von 200 mm bis 4000 mm erhältlich und können bei Bedarf zu einer unendlichen Länge verbunden werden.
Characteristics
| Rollers | Naaldlager |
| Raceway | NIRO staal |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, langere lengtes op aanvraag
Material
Cassetteplaat, rolschoenen,
Railhuis: Aluminium, niet geanodiseerd
Looprails: NIRO-staal
Rollen: NIRO rollagerstaal, volledig naaldgelagerd
Operation range
Ultrahoog vacuüm 10-7 tot 10-12 mbar
Operating temperature
−20 °C tot +80 °C
Maximum speed
1 m/s
Maximum acceleration
5 m/s2
Mounting position
Elke
Lubricant
Levenslang gesmeerd met hoogvacuümsmeermiddel, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases

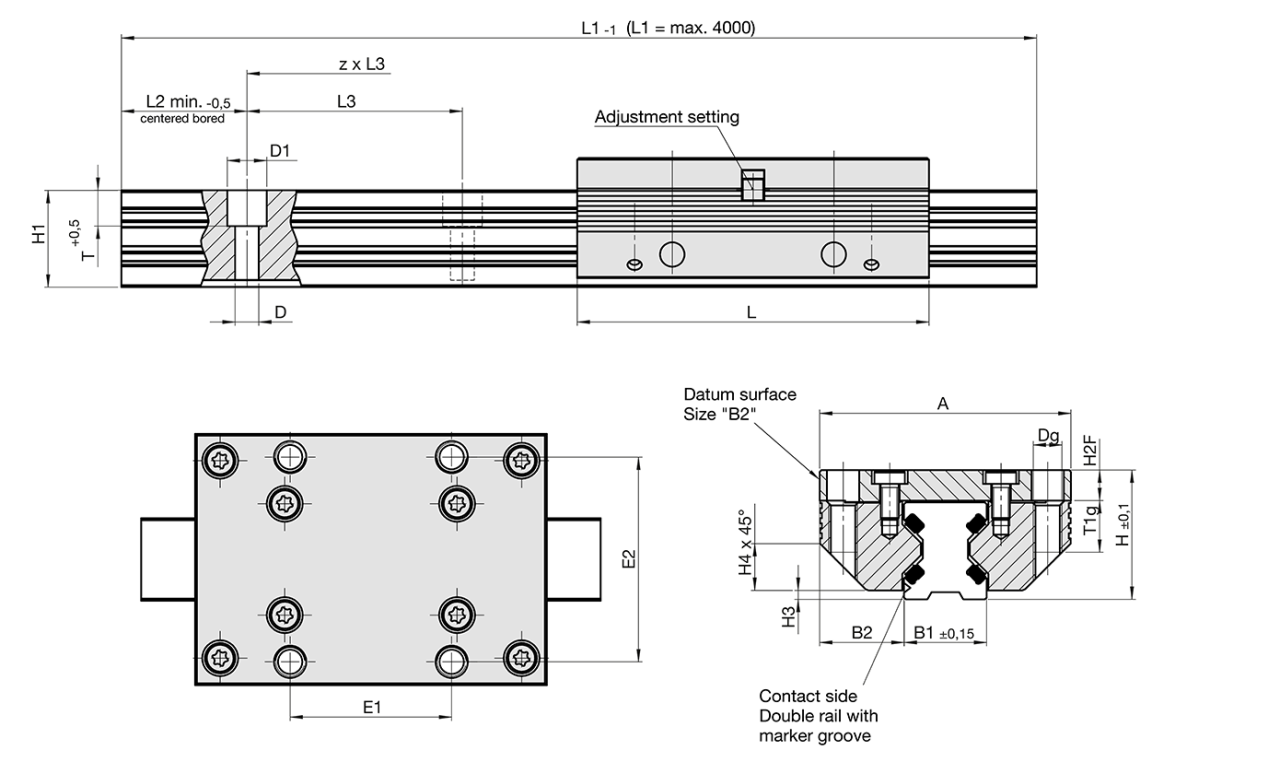

| FDI-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
| FDI-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size |
Dimensions mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities cassette Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cassette | Rail/m | ||
| 12 | 550 | 600 | 5,5 | 5,0 | 8,5 | 8,0 | 0,09 | 0,40 |
Register now to get |
| 15 | 1350 | 1500 | 17,0 | 15,0 | 26,0 | 23,0 | 0,17 | 0,80 | |
| 20 | 2150 | 2500 | 36,0 | 30,0 | 51,5 | 44,0 | 0,35 | 1,30 | |
| 25 | 2900 | 4150 | 66,0 | 46,0 | 92,0 | 64,0 | 0,50 | 1,60 | |
| 35 | 5000 | 7250 | 171,0 | 118,0 | 226,0 | 125,0 | 1,40 | 2,60 | |
| 45 | 8500 | 10200 | 325,0 | 271,0 | 387,0 | 322,0 | 2,50 | 4,50 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 rad. Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Cassette weight Weight of rail per m |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Technical Drawing |
| Data sheet (pdf) |
