Draaitafel, hoog dynamisch
Type LTA
5% discount
on your first online order!
Franke draaitafels type LTA zijn bijzonder geschikt voor dynamische toepassingen zoals bewerken, handling en montage.
Description
Franke draaitafels van het type LTA zijn lichte en compacte positioneereenheden voor toerentallen tot 100 omw/min. Ze zijn zwaar te belasten en hebben een uitstekende rond- en vlakloop nauwkeurigheid. De veelzijdige inzetbaarheid maakt de draaitafel geschikt voor toepassingen zoals bewerken, handling en montage.
Properties - Evaluation
| Accuracy | |
| Speed | |
| Ø-Range | |
| Price |
Technical data
Material
Grondplaat: aluminium
Behuizing : RVS 304
Loopringen: gehard en ontlaat chroom-silicium staal
Rollende elementen: chroomstaal
Wormwiel: slijtvast bronslegering
Worm: CK45N gehard en geslepen
Operating temperature
–10 °C tot +80 °C
Rotational speed
Max. 100 omw/min
Mounting position
Naar wens, bij voorkeur horizontaal
Lubricant
Lagervet door smeernippel
Options
Inductieve nadering schakelaars, flens/koppeling voor motor montage, complete motor aandrijving
Technical advice
Data tables
Compare data and calculate load cases

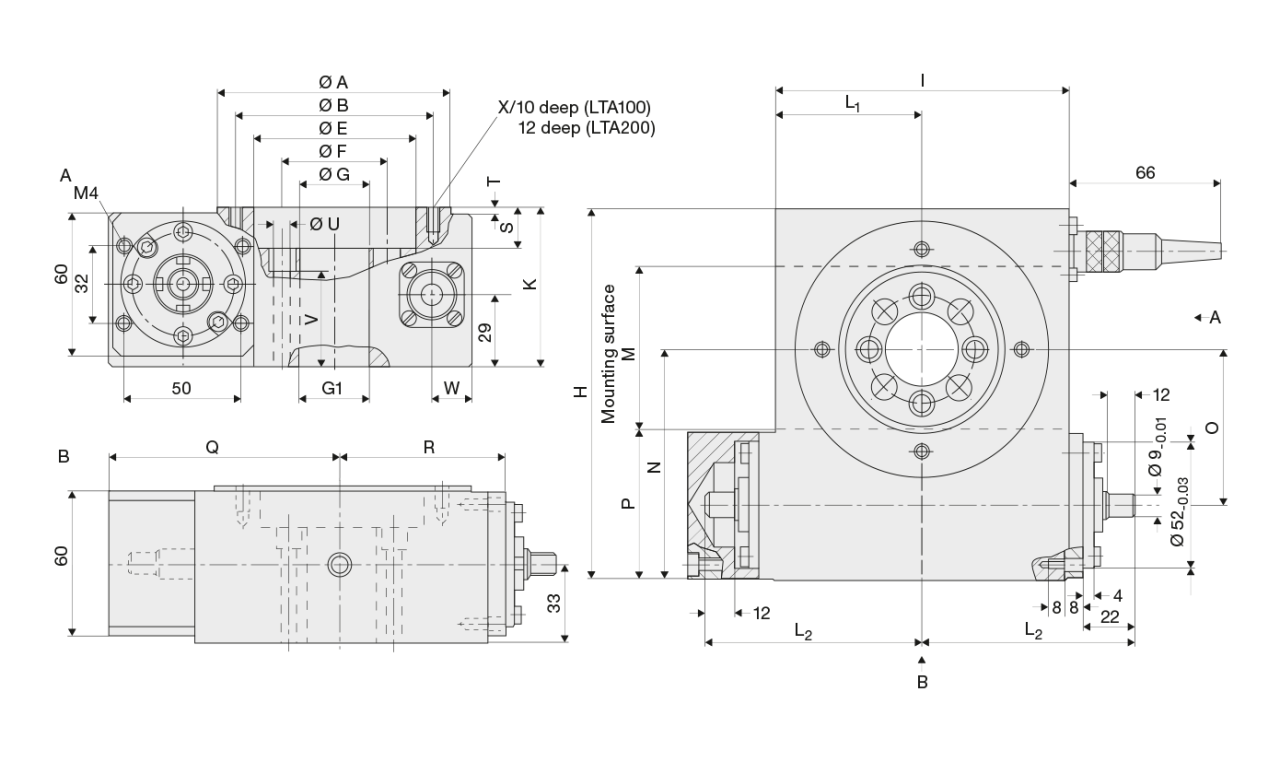

| LTA Table part 1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | Nominal Ø mm |
Dimensions mm |
|||||||||
| A | B | ØEH7/6 tief | ØF | ØG | ØG1H712 tief | H | I | K | L1 | L2 | |
| LTA-0100 | 100 | 85 | 70 | 45 | 30 | 30 | 155 | 125 | 65 | 62,5 | 91,5 |
| LTA-0200 | 200 | 175 | 160 | 130 | 110 | 110 | 255 | 220 | 70 | 110,0 | 139,0 |
| LTA Table part 2 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | Nominal Ø mm |
Load ratings KN |
Dimensions mm |
|||||||||||
| A | C0 | C | M | N | P | Q | R | S | T | U | V | W | X | |
| LTA-0100 | 100 | 17,5 | 9 | 70 | 96,0 | 61 | 99,5 | 69,5 | 17 | 2 | 4xØ6,6 | 39 | 17 | 4xM6 |
| LTA-0200 | 200 | 43,0 | 18 | 165 | 145,5 | 63 | 147,0 | 117,0 | 22 | 7 | 6xØ9,0 | 39 | 22 | 6xM8 |
| LTA Table part 3 | MyFranke | ||||||
|---|---|---|---|---|---|---|---|
| Name | Nominal Ø mm |
Tilting moments Nm |
Input speed rpm |
Reduction ratio | Output speed rpm |
Weight kg |
CAD-Download Calculate loads |
| A | C0m | N1 max | i | N2 max | |||
| LTA-0100 | 100 | 289 | 1800 | 18 | 100 | 5,5 |
Register now to get |
| LTA-0200 | 200 | 433 | 2200 | 36 | 61 | 10,0 | |
| Performance Overview | LTA-0100 | LTA-0200 | ||
|---|---|---|---|---|
| Reduction | 18:1 | 36:1 | ||
| Input torque | M1max | Nm | 5 | 5 |
| Output torque | M2max | Nm | 54 | 108 |
| Axial / radial accuracy | µm | 30 | 30 | |
| Positioning accuracy | sec | 160 | 120 | |
| Repeatability | sec | 20 | 14 | |
