LBK serie riemkooien
De riemkooi wordt gesegmenteerd geleverd op de vereiste lengte en is voorzien van kogels die klaar zijn voor installatie. Het aantal segmenten is afhankelijk van de lagerdiameter en kogelgrootte. Voor speciale toepassingen kan de riemkooi ook uit één stuk worden geleverd.

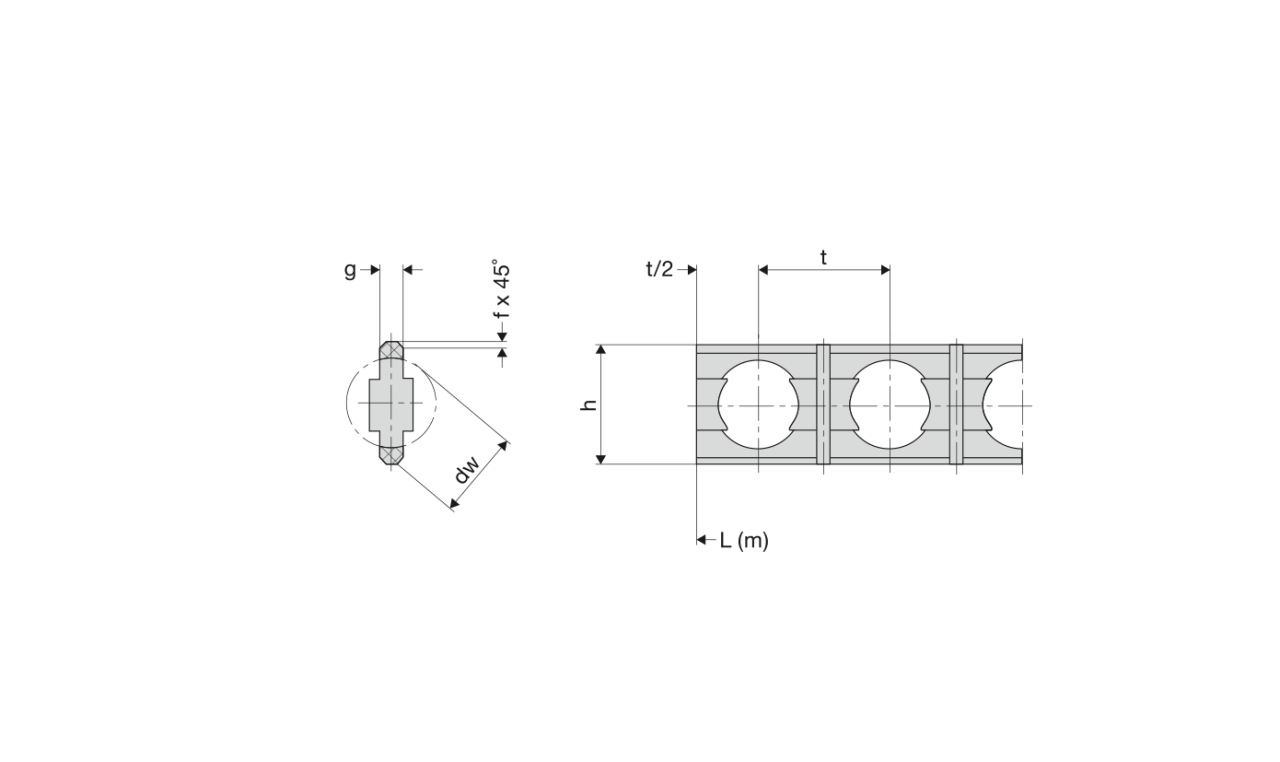

LBK serie riemkooien | |||||||
---|---|---|---|---|---|---|---|
Cage size | dw | Dimensions mm |
Order no. | ||||
mm | Inch | h | g | t | f | ||
LBK5 | 5,0 | 3/16 | 7,6 | 1,5 | 7,5 | 0,4 | 78916A |
LBK6 | 6,0 | 8,6 | 1,6 | 9,2 | 0,4 | 78917A | |
LBK8 | 8,0 | 5/16 | 10,6 | 2,0 | 12,0 | 0,6 | 78918A |
LBK9,5 | 9,5 | 3/8 | 12,6 | 2,5 | 14,0 | 0,7 | 78920A |
LBK10 | 10,0 | 13,2 | 2,5 | 14,0 | 0,7 | 78921A | |
LBK11 | 11,0 | 13,2 | 2,5 | 14,0 | 0,7 | 78922A | |
LBK12V | 12,0 | 17,0 | 3,5 | 14,0 | 0,7 | 600997 | |
LBK15 | 15,0 | 18,6 | 3,0 | 18,6 | 0,7 | 78924A | |
LBK16 | 16,0 | 19,6 | 3,0 | 20,0 | 0,7 | 78925A | |
LBK20 | 20,0 | 25/32 | 24,2 | 3,5 | 26,0 | 0,7 | 78926A |
Platte kooien van harde stof, roestvrij staal, messing
Het gebruik van een vlakke kooi is verplicht voor temperaturen boven 100 °C en voor kogeldiameters groter dan 20 mm. Speciale oplossingen zoals volledige corrosiebescherming of stralingsbestendigheid zijn ook mogelijk.

Flat cages | |||||
---|---|---|---|---|---|
Ball diameter mm |
Enclosure mm |
Flat cage mm |
Order no. | ||
dw | g1 | h1 | g | h | |
5 | 13 | 2,7 | 10 | 2 | on request |
6 | 15 | 2,7 | 12 | 2 | on request |
8 | 18 | 4,0 | 15 | 3 | on request |
9 | 18 | 4,0 | 16 | 3 | on request |
9,525 | 20 | 4,0 | 16 | 3 | on request |
12 | 23 | 5,5 | 20 | 4 | on request |
16 | 30 | 6,5 | 26 | 5 | on request |
20 | 35 | 7,5 | 31 | 6 | on request |
25 | 43 | 10,0 | 38 | 8 | on request |
30 | 50 | 10,0 | 45 | 8 | on request |
40 | 61 | 14,0 | 56 | 12 | on request |
50 | 88 | 17,5 | 80 | 15 | on request |
Speciale kooien
Speciale kooien in de vorm van bandkooien of kamkooien zijn verkrijgbaar voor speciale eisen op het gebied van omgevingsinvloeden of installatieruimte.
Franke biedt ook materialen zoals kunststof, roestvrij staal, messing en teflon.
