Lineaire geleiding type FDA-R
Enkel railpaar en rolschoenpaar
standaard
5% discount
on your first online order!

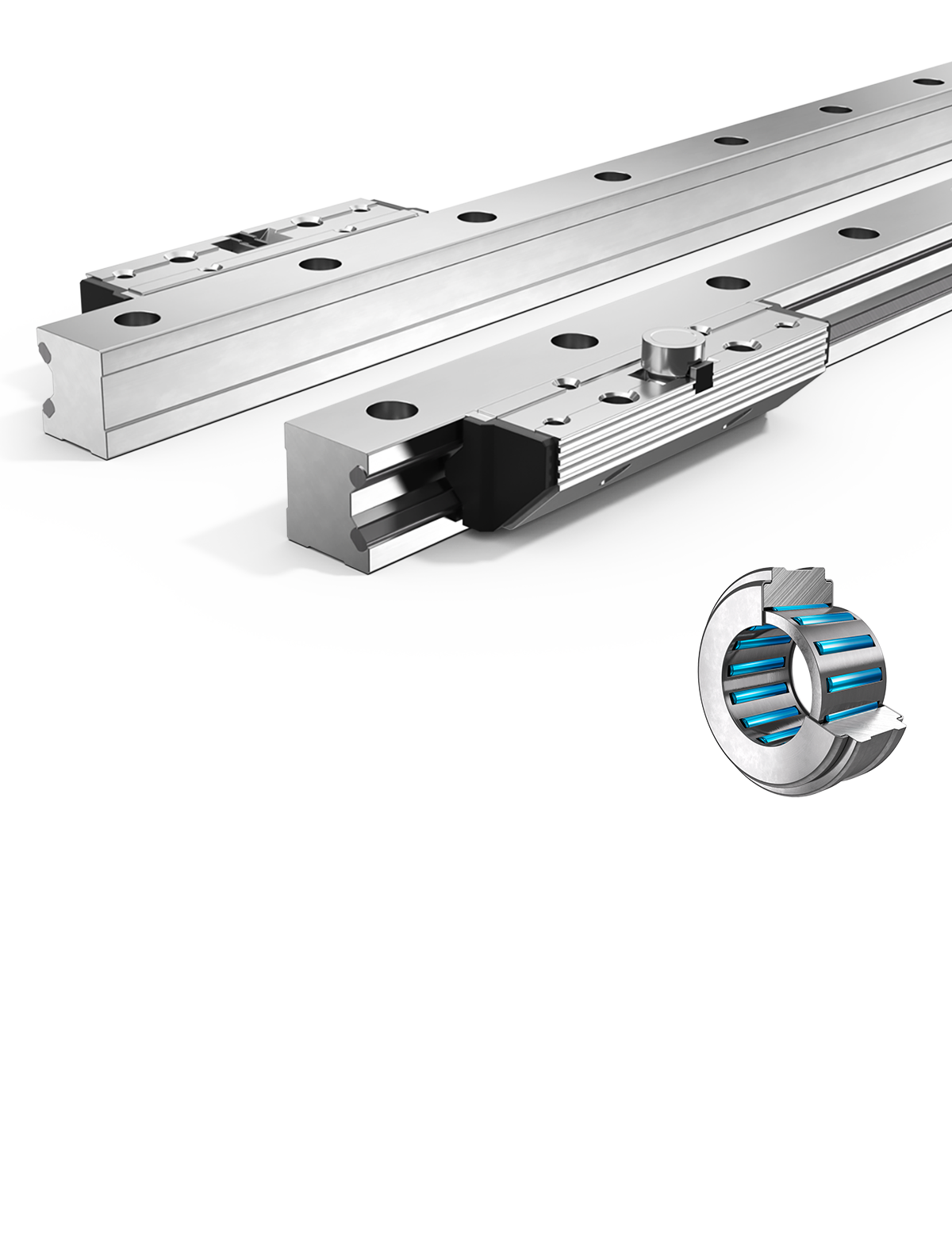

Aluminium rolgeleidingen van het type FDA hebben de hoogste belastbaarheid van alle lineaire geleidingen van Franke en een zeer goede dynamiek.
Description
Franke FDA lineaire geleidingen zijn ideaal voor stille en soepele bewegingstaken in vele industrieën. Ze zijn uitgerust met hoogwaardige naaldlagers en zijn grotendeels gemaakt van lichtgewicht aluminium. De afgedichte rollagers garanderen een onderhoudsvrije werking gedurende de hele levensduur. Railelementen kunnen worden geproduceerd in lengtes van 200 mm tot 4000 mm en kunnen op verzoek ook eindeloos worden gekoppeld.
Ervaar de betrouwbaarheid en efficiëntie van Franke FDA lineaire geleidingen, speciaal ontwikkeld voor stille en onderhoudsvrije toepassingen.
Characteristics
| Rollers | Naaldlager |
| Raceway | Verenstaal |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld
Material
Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: Veerstaal
Rollen: Rollager staal
Operating temperature
−20 °C tot +80 °C
Maximum speed
10 m/s
Maximum acceleration
40 m/s2
Mounting position
Elke
Lubricant
Levenslang gesmeerd, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases

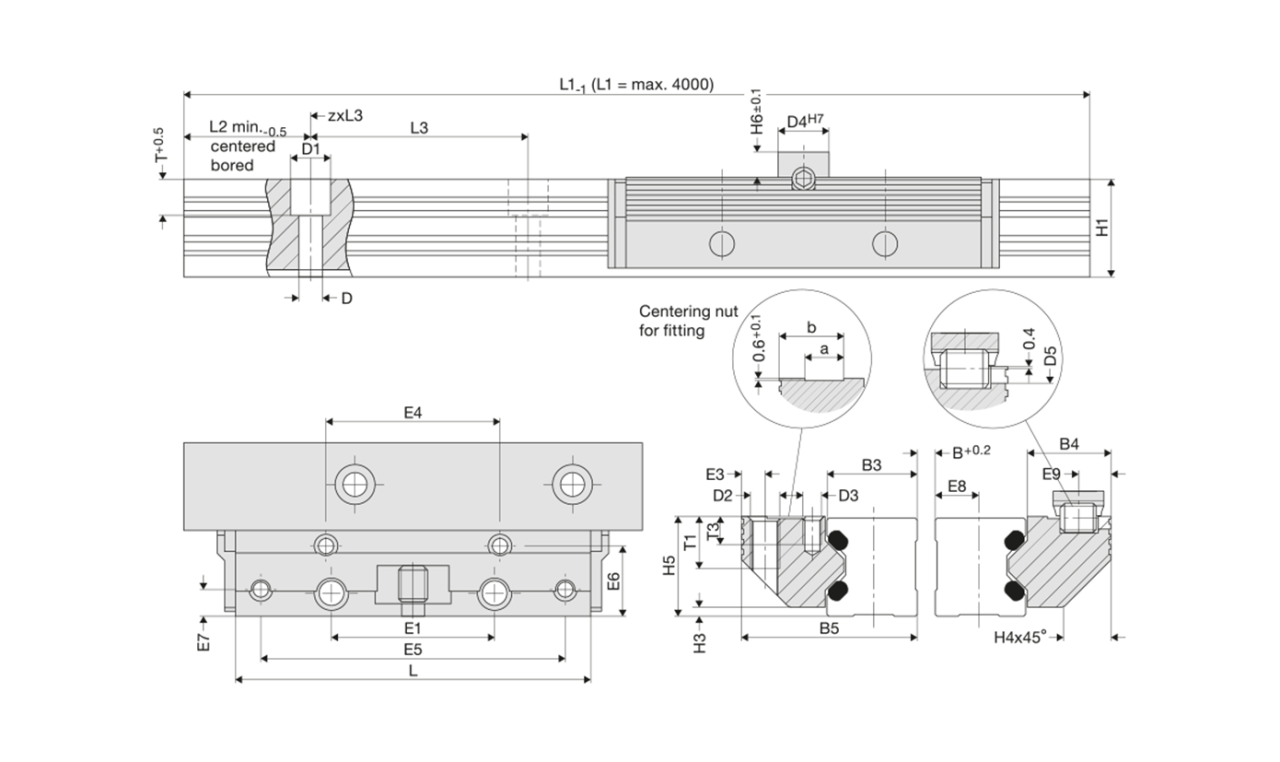

| FDA-R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||||
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
| 15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
| 20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
| 25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
| 35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
| 45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
| FDA-R | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
| 12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
| 15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
| 20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
| 25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 5,0 | 10,5 | 17,5 |
| 35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
| 45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities pair of roller shoes Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | PRS | Rail/m | ||
| 12 | 2800 | 3000 | 0,6 (B+30,3) | 0,6 (B+30,3) | 43 | 40 | 0,07 | 0,40 |
Register now to get |
| 15 | 4200 | 3400 | 1,5 (B+36,5) | 1,4 (B+36,5) | 58 | 72 | 0,12 | 0,80 | |
| 20 | 5400 | 5400 | 2,5 (B+47,0) | 2,2 (B+47,0) | 111 | 111 | 0,23 | 1,20 | |
| 25 | 9000 | 10100 | 4,2 (B+58,4) | 2,9 (B+58,4) | 222 | 198 | 0,35 | 1,80 | |
| 35 | 12500 | 18000 | 7,3 (B+85,0) | 5,0 (B+85,0) | 559 | 388 | 1,00 | 3,10 | |
| 45 | 21200 | 25900 | 10,2 (B+109,0) | 8,5 (B+109,0) | 983 | 806 | 1,80 | 5,00 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Weight of roller shoe pair Weight of rail per m |
