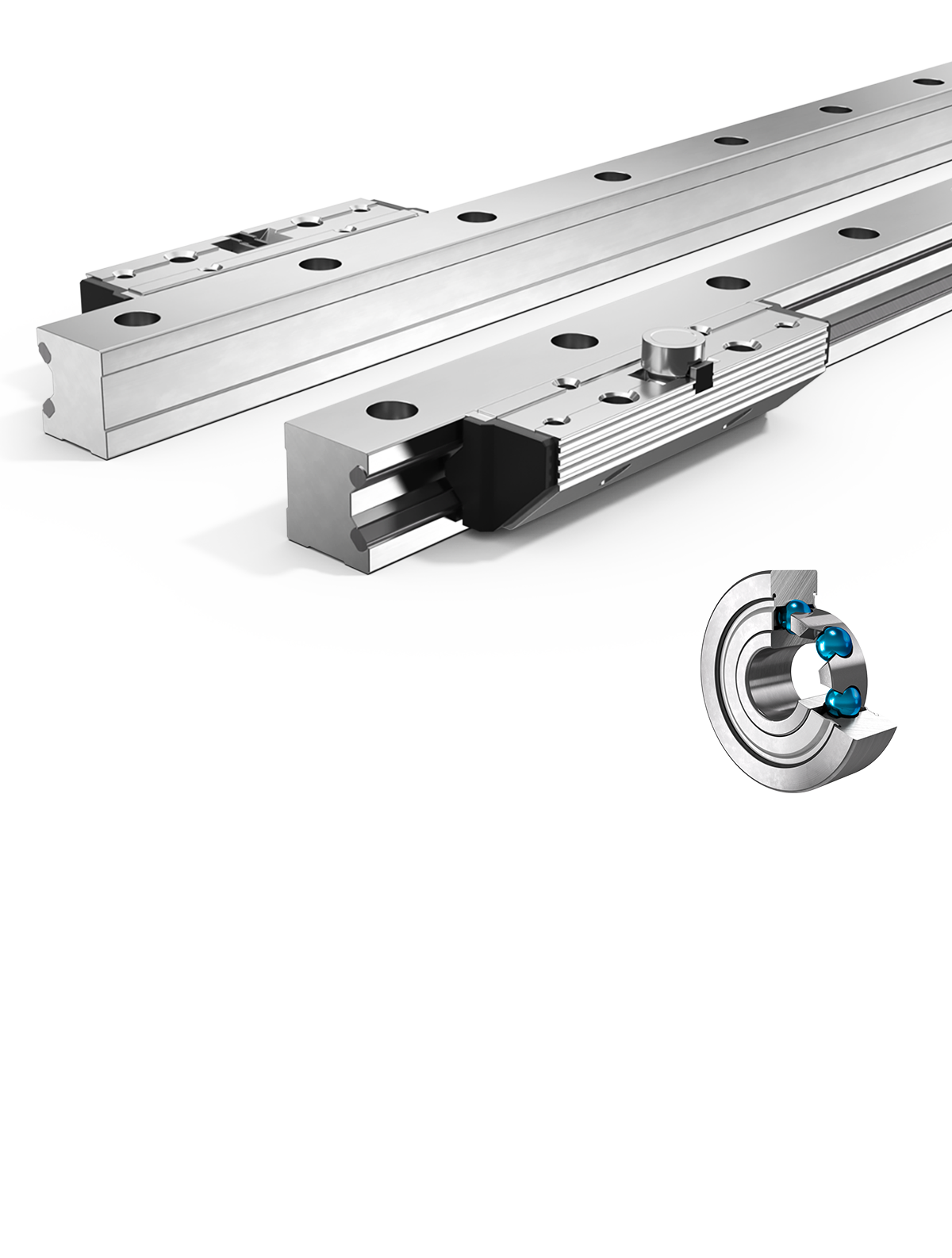

Lineaire geleiding type FDB-R
Enkel railpaar en rolschoenpaar
Lage kosten
Aluminium rolgeleiders van het type FDB zijn uitgerust met kogellagers en zijn bijzonder aantrekkelijk geprijsd.
Description
Franke FDB lineaire geleidingen zijn ideaal voor lineaire bewegingstaken in bijna alle industrieën. Ze zijn vooral overtuigend in kostengevoelige toepassingen met lage belastings- en geluidseisen. De railelementen kunnen worden geproduceerd in lengtes van 200 mm tot 4000 mm en kunnen op verzoek eindeloos worden gekoppeld.
Gebruik Franke FDB lineaire geleidingen voor uw kostenefficiënte projecten die een betrouwbare en stille bewegingsgeleiding vereisen.
Characteristics
| Rollers | Kogellager |
| Raceway | Verenstaal, standaard |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld
Material
Cassetteplaat, rolschoenen, railhuis: aluminium, geanodiseerd
Loopbanen: Veerstaal
Rollen: Rollager staal
Operating temperature
−20 °C tot +80 °C
Maximum speed
10 m/s
Maximum acceleration
40 m/s2
Mounting position
Elke
Lubricant
Levenslang gesmeerd, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases
| FDB-R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||||
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
| 15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
| 20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
| 25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
| 35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
| 45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
| FDB-R | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
| 12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
| 15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
| 20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
| 25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 7,0 | 10,5 | 17,5 |
| 35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
| 45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities pair of roller shoes Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | PRS | Rail/m | ||
| 12 | 620 | 170 | 0,08 (B+30,3) | 0,30 (B+30,3) | 2,4 | 8,9 | 0,07 | 0,40 |
Register now to get |
| 15 | 700 | 230 | 0,10 (B+36,5) | 0,35 (B+36,5) | 4 | 12 | 0,12 | 0,80 | |
| 20 | 940 | 300 | 0,15 (B+47,0) | 0,50 (B+47,0) | 6 | 19 | 0,23 | 1,20 | |
| 25 | 1500 | 700 | 0,35 (B+58,4) | 0,70 (B+58,4) | 15 | 32 | 0,35 | 1,80 | |
| 35 | 3100 | 1400 | 0,70 (B+85,0) | 1,50 (B+85,0) | 42 | 95 | 1,00 | 3,10 | |
| 45 | 6300 | 2700 | 1,40 (B+109,0) | 3,10 (B+109,0) | 103 | 238 | 1,80 | 5,00 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Weight of roller shoe pair Weight of rail per m |
