Lagerelementen
met geslepen loopbanen
Type LEL

5% discount
on your first online order!
Franke lagerelementen van het type LEL vervullen de hoogste eisen op het gebied van loopcultuur, nauwkeurigheid en omloopsnelheid
Description
Franke lagerelementen van het type LEL worden toegepast voor de hoogste eisen aan de loopcultuur en nauwkeurigheid. De geharde CNC-geslepen loopbaan heeft een ideale geometrie van kogeldiameter ten opzichte van de slijpradius. Lagerelementen van het type LEL hebben hierdoor de grootste ontwerpvrijheid van een lager. Het inbouw volume varieert van 5,9 mm tot 20,9 mm. Voor speciale toepassingen kunnen draden tot 20 mm en kogels met een diameter van 50 mm toegepast worden.
Properties - Evaluation
Smooth running | |
Accuracy | |
Speed | |
Stiffness | |
Assembly | |
Price |
Technical data
Material
Loopringen: gehard en ontlaat chroom-silicium staal
Rollende elementen: chroomstaal
Kooi: polyamide of thermoplastisch polyurethaan
Operating temperature
-30 °C tot +80 °C, kortstondig tot bis +100 °C
Peripheral speed
Max. 5 m/s, zonder dichtingen max. 10 m/s
Lubricant
Klüber Isoflex Topas NCA52 (advies)
Technical advice
Data tables
Compare data and calculate load cases

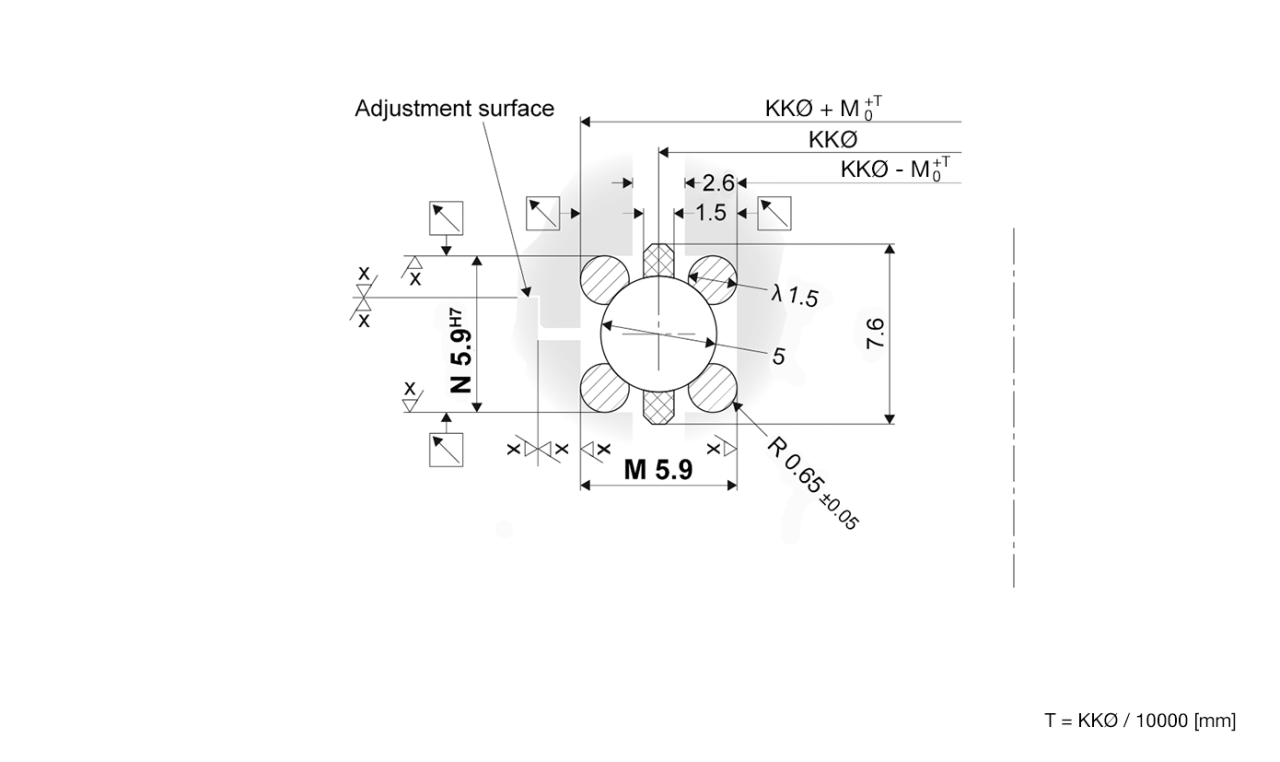

LEL 1.5 M x N 5,9 x 5,9 mm | MyFranke | |||||||
---|---|---|---|---|---|---|---|---|
Name | KKØ mm |
Load ratings kN |
Stat. M. kNm |
Weight kg |
CAD-Download Calculate loads |
|||
C0a | C0r | Ca | Cr | C0m | ||||
LEL1.5-0070 | 70 | 14 | 6 | 8 | 7 | 0,2 | 0,03 |
Register now to get |
LEL1.5-0080 | 80 | 16 | 7 | 8 | 7 | 0,3 | 0,03 | |
LEL1.5-0090 | 90 | 18 | 8 | 8 | 7 | 0,4 | 0,04 | |
LEL1.5-0100 | 100 | 19 | 9 | 9 | 8 | 0,5 | 0,04 | |
LEL1.5-0110 | 110 | 21 | 10 | 9 | 8 | 0,6 | 0,04 | |
LEL1.5-0120 | 120 | 23 | 11 | 9 | 8 | 0,7 | 0,05 | |
LEL1.5-0130 | 130 | 26 | 12 | 10 | 8 | 0,8 | 0,05 | |
LEL1.5-0140 | 140 | 28 | 13 | 10 | 9 | 0,9 | 0,06 | |
LEL1.5-0150 | 150 | 30 | 14 | 10 | 9 | 1,0 | 0,06 |



LEL 2.5 M x N 9,2 x 9,2mm | MyFranke | |||||||
---|---|---|---|---|---|---|---|---|
Name | KKØ mm |
Load ratings kN |
Stat. M. kNm |
Weight kg |
CAD-Download Calculate loads |
|||
C0a | C0r | Ca | Cr | C0m | ||||
LEL2.5-0160 | 160 | 73 | 35 | 20 | 17 | 2,8 | 0,15 |
Register now to get |
LEL2.5-0170 | 170 | 79 | 37 | 20 | 17 | 3,2 | 0,16 | |
LEL2.5-0180 | 180 | 83 | 39 | 20 | 18 | 3,5 | 0,17 | |
LEL2.5-0190 | 190 | 88 | 41 | 21 | 18 | 3,9 | 0,18 | |
LEL2.5-0200 | 200 | 93 | 44 | 22 | 19 | 4,4 | 0,19 | |
LEL2.5-0210 | 210 | 97 | 46 | 22 | 19 | 4,8 | 0,20 | |
LEL2.5-0220 | 220 | 103 | 48 | 22 | 19 | 5,3 | 0,21 | |
LEL2.5-0230 | 230 | 106 | 50 | 23 | 19 | 5,7 | 0,22 | |
LEL2.5-0240 | 240 | 112 | 52 | 23 | 20 | 6,3 | 0,23 | |
LEL2.5-0250 | 250 | 117 | 55 | 23 | 20 | 6,9 | 0,24 | |
LEL2.5-0260 | 260 | 121 | 57 | 24 | 20 | 7,4 | 0,25 | |
LEL2.5-0270 | 270 | 126 | 59 | 24 | 21 | 8,0 | 0,26 | |
LEL2.5-0280 | 280 | 132 | 62 | 24 | 21 | 8,7 | 0,27 | |
LEL2.5-0290 | 290 | 135 | 64 | 25 | 21 | 9,2 | 0,28 | |
LEL2.5-0300 | 300 | 141 | 66 | 25 | 22 | 9,9 | 0,29 |



LEL 4 M x N 12,86 x 12,86mm | MyFranke | |||||||
---|---|---|---|---|---|---|---|---|
Name | KKØ mm |
Load ratings kN |
Stat. M. kNm |
Weight kg |
CAD-Download Calculate loads |
|||
C0a | C0r | Ca | Cr | C0m | ||||
LEL4-0200 | 200 | 117 | 55 | 25 | 21 | 5,5 | 0,39 |
Register now to get |
LEL4-0210 | 210 | 123 | 58 | 25 | 22 | 6,1 | 0,40 | |
LEL4-0220 | 220 | 131 | 62 | 26 | 22 | 6,8 | 0,43 | |
LEL4-0230 | 230 | 136 | 64 | 26 | 23 | 7,4 | 0,44 | |
LEL4-0240 | 240 | 142 | 67 | 27 | 23 | 8,0 | 0,46 | |
LEL4-0250 | 250 | 147 | 69 | 27 | 23 | 8,7 | 0,48 | |
LEL4-0260 | 260 | 155 | 73 | 28 | 24 | 9,5 | 0,50 | |
LEL4-0270 | 270 | 161 | 76 | 28 | 24 | 10,2 | 0,52 | |
LEL4-0280 | 280 | 166 | 78 | 28 | 24 | 11,0 | 0,54 | |
LEL4-0290 | 290 | 172 | 81 | 29 | 25 | 11,7 | 0,56 | |
LEL4-0300 | 300 | 180 | 85 | 29 | 25 | 12,7 | 0,58 | |
LEL4-0320 | 320 | 191 | 90 | 30 | 26 | 14,4 | 0,62 | |
LEL4-0340 | 340 | 202 | 95 | 30 | 26 | 16,1 | 0,66 | |
LEL4-0360 | 360 | 215 | 101 | 31 | 27 | 18,2 | 0,70 | |
LEL4-0380 | 380 | 226 | 106 | 32 | 27 | 20,2 | 0,73 | |
LEL4-0400 | 400 | 240 | 113 | 32 | 28 | 22,6 | 0,77 | |
LEL4-0420 | 420 | 250 | 118 | 33 | 28 | 24,8 | 0,81 | |
LEL4-0440 | 440 | 264 | 124 | 34 | 29 | 27,3 | 0,85 | |
LEL4-0460 | 460 | 275 | 129 | 34 | 29 | 29,8 | 0,89 | |
LEL4-0480 | 480 | 288 | 136 | 35 | 30 | 32,6 | 0,93 | |
LEL4-0500 | 500 | 299 | 141 | 35 | 30 | 35,2 | 0,97 | |
LEL4-0520 | 520 | 313 | 147 | 36 | 31 | 38,3 | 1,01 | |
LEL4-0540 | 540 | 324 | 152 | 36 | 31 | 41,1 | 1,04 | |
LEL4-0560 | 560 | 337 | 159 | 37 | 32 | 44,5 | 1,09 | |
LEL4-0570 | 570 | 343 | 161 | 37 | 32 | 46,0 | 1,10 | |
LEL4-0580 | 580 | 348 | 164 | 37 | 32 | 47,5 | 1,12 | |
LEL4-0600 | 600 | 362 | 170 | 38 | 33 | 51,1 | 1,16 | |
LEL4-0620 | 620 | 373 | 175 | 38 | 33 | 54,4 | 1,20 | |
LEL4-0640 | 640 | 384 | 181 | 38 | 33 | 57,8 | 1,24 | |
LEL4-0660 | 660 | 397 | 187 | 39 | 34 | 61,7 | 1,28 | |
LEL4-0680 | 680 | 408 | 192 | 39 | 34 | 65,3 | 1,31 | |
LEL4-0700 | 700 | 422 | 199 | 40 | 34 | 69,4 | 1,36 | |
LEL4-0720 | 720 | 432 | 204 | 40 | 35 | 73,3 | 1,39 | |
LEL4-0740 | 740 | 446 | 210 | 41 | 35 | 77,6 | 1,43 | |
LEL4-0760 | 760 | 457 | 215 | 41 | 35 | 81,7 | 1,47 | |
LEL4-0780 | 780 | 470 | 222 | 41 | 36 | 86,3 | 1,51 | |
LEL4-0800 | 800 | 481 | 227 | 42 | 36 | 90,6 | 1,55 | |
LEL4-0820 | 820 | 495 | 233 | 42 | 37 | 95,5 | 1,59 | |
LEL4-0840 | 840 | 506 | 238 | 43 | 37 | 99,9 | 1,63 | |
LEL4-0860 | 860 | 519 | 245 | 43 | 37 | 105,1 | 1,67 | |
LEL4-0880 | 880 | 530 | 250 | 43 | 37 | 109,8 | 1,70 | |
LEL4-0900 | 900 | 544 | 256 | 44 | 38 | 115,1 | 1,74 | |
LEL4-0920 | 920 | 555 | 261 | 44 | 38 | 120,0 | 1,78 | |
LEL4-0960 | 960 | 579 | 273 | 45 | 39 | 130,8 | 1,86 | |
LEL4-1000 | 1000 | 603 | 284 | 45 | 39 | 142,0 | 1,94 | |
LEL4-1100 | 1100 | 663 | 312 | 47 | 41 | 171,6 | 2,13 | |
LEL4-1200 | 1200 | 726 | 342 | 49 | 42 | 204,9 | 2,33 | |
LEL4-1300 | 1300 | 785 | 370 | 50 | 43 | 240,2 | 2,52 | |
LEL4-1400 | 1400 | 845 | 398 | 51 | 44 | 278,4 | 2,71 | |
LEL4-1500 | 1500 | 908 | 427 | 53 | 46 | 320,3 | 2,91 |



LEL 5 M x N 15,5 x 15,5mm | MyFranke | |||||||
---|---|---|---|---|---|---|---|---|
Name | KKØ mm |
Load ratings kN |
Stat. M. kNm |
Weight kg |
CAD-Download Calculate loads |
|||
C0a | C0r | Ca | Cr | C0m | ||||
LEL5-0220 | 220 | 257 | 121 | 41 | 35 | 13,0 | 0,70 |
Register now to get |
LEL5-0230 | 230 | 267 | 126 | 41 | 36 | 15,0 | 0,73 | |
LEL5-0240 | 240 | 279 | 131 | 42 | 36 | 16,0 | 0,76 | |
LEL5-0250 | 250 | 289 | 136 | 43 | 37 | 17,0 | 0,79 | |
LEL5-0260 | 260 | 305 | 144 | 41 | 35 | 18,7 | 0,82 | |
LEL5-0270 | 270 | 316 | 149 | 44 | 38 | 20,0 | 0,85 | |
LEL5-0280 | 280 | 327 | 154 | 45 | 39 | 22,0 | 0,88 | |
LEL5-0290 | 290 | 343 | 162 | 43 | 37 | 23,4 | 0,92 | |
LEL5-0300 | 300 | 348 | 164 | 46 | 39 | 25,0 | 0,94 | |
LEL5-0320 | 320 | 375 | 176 | 47 | 41 | 28,0 | 1,02 | |
LEL5-0340 | 340 | 403 | 190 | 45 | 39 | 32,3 | 1,08 | |
LEL5-0360 | 360 | 423 | 199 | 49 | 42 | 36,0 | 1,14 | |
LEL5-0380 | 380 | 444 | 209 | 50 | 43 | 40,0 | 1,20 | |
LEL5-0400 | 400 | 471 | 222 | 51 | 44 | 44,0 | 1,26 | |
LEL5-0420 | 420 | 493 | 232 | 52 | 45 | 49,0 | 1,33 | |
LEL5-0440 | 440 | 523 | 247 | 50 | 43 | 54,2 | 1,39 | |
LEL5-0460 | 460 | 541 | 254 | 54 | 46 | 59,0 | 1,46 | |
LEL5-0480 | 480 | 567 | 267 | 55 | 47 | 64,0 | 1,53 | |
LEL5-0500 | 500 | 589 | 277 | 55 | 48 | 69,0 | 1,59 | |
LEL5-0520 | 520 | 616 | 290 | 56 | 49 | 75,0 | 1,66 | |
LEL5-0540 | 540 | 637 | 300 | 57 | 49 | 81,0 | 1,72 | |
LEL5-0560 | 560 | 664 | 312 | 58 | 50 | 87,0 | 1,78 | |
LEL5-0580 | 580 | 685 | 322 | 59 | 51 | 94,0 | 1,85 | |
LEL5-0600 | 600 | 707 | 333 | 59 | 51 | 100,0 | 1,91 | |
LEL5-0620 | 620 | 741 | 349 | 57 | 49 | 108,1 | 1,96 | |
LEL5-0640 | 640 | 768 | 362 | 58 | 50 | 115,7 | 2,03 | |
LEL5-0660 | 660 | 790 | 372 | 58 | 50 | 122,7 | 2,09 | |
LEL5-0680 | 680 | 803 | 378 | 62 | 54 | 128,0 | 2,16 | |
LEL5-0700 | 700 | 839 | 395 | 59 | 51 | 138,2 | 2,22 | |
LEL5-0720 | 720 | 861 | 406 | 60 | 52 | 145,8 | 2,28 | |
LEL5-0740 | 740 | 878 | 413 | 64 | 56 | 153,0 | 2,36 | |
LEL5-0760 | 760 | 899 | 423 | 65 | 56 | 161,0 | 2,43 | |
LEL5-0780 | 780 | 937 | 441 | 62 | 54 | 171,9 | 2,47 | |
LEL5-0800 | 800 | 959 | 452 | 62 | 54 | 180,4 | 2,53 | |
LEL5-0820 | 820 | 986 | 465 | 63 | 55 | 190,2 | 2,60 | |
LEL5-0840 | 840 | 1008 | 475 | 64 | 55 | 199,1 | 2,66 | |
LEL5-0860 | 860 | 1022 | 484 | 68 | 59 | 207,0 | 2,74 | |
LEL5-0880 | 880 | 1044 | 491 | 68 | 59 | 216,0 | 2,80 | |
LEL5-0900 | 900 | 1065 | 501 | 69 | 60 | 226,0 | 2,86 | |
LEL5-0920 | 920 | 1092 | 514 | 70 | 60 | 236,0 | 2,92 | |
LEL5-0940 | 940 | 1113 | 524 | 70 | 61 | 246,0 | 2,98 | |
LEL5-0960 | 960 | 1127 | 531 | 66 | 57 | 249,3 | 2,98 | |
LEL5-0980 | 980 | 1176 | 554 | 67 | 58 | 271,3 | 3,11 | |
LEL5-1000 | 1000 | 1188 | 559 | 72 | 62 | 280,0 | 3,19 | |
LEL5-1100 | 1100 | 1323 | 624 | 70 | 61 | 342,5 | 3,49 | |
LEL5-1200 | 1200 | 1423 | 670 | 77 | 66 | 402,0 | 3,82 | |
LEL5-1300 | 1300 | 1563 | 737 | 75 | 65 | 478,1 | 4,12 | |
LEL5-1400 | 1400 | 1688 | 796 | 77 | 67 | 556,1 | 4,44 | |
LEL5-1500 | 1500 | 1782 | 839 | 83 | 72 | 629,0 | 4,77 |


LEL 7 M x N 20,9 x 20,9 mm | MyFranke | |||||||
---|---|---|---|---|---|---|---|---|
Name | KKØ mm |
Load ratings kN |
Stat. M. kNm |
Weight kg |
CAD-Download Calculate loads |
|||
C0a | C0r | Ca | Cr | C0m | ||||
LEL7-0340 | 340 | 470 | 221 | 59 | 51 | 37,6 | 1,86 |
Register now to get |
LEL7-0360 | 360 | 497 | 234 | 60 | 52 | 42,1 | 1,97 | |
LEL7-0380 | 380 | 524 | 246 | 61 | 53 | 46,8 | 2,08 | |
LEL7-0400 | 400 | 551 | 259 | 62 | 54 | 51,8 | 2,19 | |
LEL7-0420 | 420 | 578 | 272 | 63 | 55 | 57,1 | 2,29 | |
LEL7-0440 | 440 | 605 | 285 | 64 | 56 | 62,6 | 2,40 | |
LEL7-0460 | 460 | 632 | 297 | 65 | 56 | 68,4 | 2,51 | |
LEL7-0480 | 480 | 668 | 314 | 67 | 58 | 75,4 | 2,63 | |
LEL7-0500 | 500 | 695 | 327 | 68 | 59 | 81,7 | 2,74 | |
LEL7-0520 | 520 | 722 | 340 | 69 | 59 | 88,3 | 2,85 | |
LEL7-0540 | 540 | 749 | 352 | 70 | 60 | 95,1 | 2,96 | |
LEL7-0560 | 560 | 776 | 365 | 71 | 61 | 102,2 | 3,06 | |
LEL7-0580 | 580 | 803 | 378 | 71 | 62 | 109,6 | 3,17 | |
LEL7-0600 | 600 | 830 | 390 | 72 | 62 | 117,2 | 3,28 | |
LEL7-0620 | 620 | 857 | 403 | 73 | 63 | 125,0 | 3,39 | |
LEL7-0640 | 640 | 893 | 420 | 74 | 64 | 134,5 | 3,51 | |
LEL7-0660 | 660 | 920 | 433 | 75 | 65 | 142,9 | 3,62 | |
LEL7-0680 | 680 | 947 | 445 | 76 | 66 | 151,5 | 3,73 | |
LEL7-0700 | 700 | 974 | 458 | 77 | 66 | 160,4 | 3,83 | |
LEL7-0720 | 720 | 1001 | 471 | 77 | 67 | 169,6 | 3,94 | |
LEL7-0740 | 740 | 1028 | 484 | 78 | 68 | 179,0 | 4,05 | |
LEL7-0760 | 760 | 1055 | 496 | 79 | 68 | 188,7 | 4,16 | |
LEL7-0780 | 780 | 1082 | 509 | 80 | 69 | 198,6 | 4,26 | |
LEL7-0800 | 800 | 1118 | 526 | 81 | 70 | 210,5 | 4,39 | |
LEL7-0820 | 820 | 1145 | 539 | 81 | 70 | 220,9 | 4,50 | |
LEL7-0840 | 840 | 1172 | 551 | 82 | 71 | 231,7 | 4,60 | |
LEL7-0860 | 860 | 1199 | 564 | 83 | 72 | 242,7 | 4,71 | |
LEL7-0880 | 880 | 1226 | 577 | 83 | 72 | 253,9 | 4,82 | |
LEL7-0900 | 900 | 1253 | 590 | 84 | 73 | 265,4 | 4,93 | |
LEL7-0920 | 920 | 1280 | 602 | 85 | 73 | 277,1 | 5,03 | |
LEL7-0940 | 940 | 1307 | 615 | 85 | 74 | 289,1 | 5,14 | |
LEL7-0960 | 960 | 1343 | 632 | 86 | 75 | 303,4 | 5,27 | |
LEL7-0980 | 980 | 1370 | 645 | 87 | 75 | 316,0 | 5,37 | |
LEL7-1000 | 1000 | 1397 | 657 | 88 | 76 | 328,8 | 5,48 | |
LEL7-1060 | 1060 | 1478 | 695 | 89 | 77 | 368,7 | 5,80 | |
LEL7-1100 | 1100 | 1532 | 721 | 90 | 78 | 396,6 | 6,02 | |
LEL7-1160 | 1160 | 1623 | 763 | 93 | 80 | 442,9 | 6,36 | |
LEL7-1200 | 1200 | 1677 | 789 | 94 | 81 | 473,4 | 6,57 | |
LEL7-1260 | 1260 | 1758 | 827 | 95 | 82 | 521,1 | 6,90 | |
LEL7-1300 | 1300 | 1821 | 856 | 97 | 83 | 556,9 | 7,13 | |
LEL7-1360 | 1360 | 1902 | 895 | 98 | 85 | 608,6 | 7,45 | |
LEL7-1400 | 1400 | 1956 | 920 | 99 | 86 | 644,3 | 7,67 | |
LEL7-1460 | 1460 | 2046 | 962 | 101 | 87 | 702,8 | 8,01 | |
LEL7-1500 | 1500 | 2100 | 988 | 102 | 88 | 741,1 | 8,22 | |
LEL7-1600 | 1600 | 2244 | 1056 | 104 | 90 | 844,8 | 8,78 | |
LEL7-1700 | 1700 | 2379 | 1119 | 106 | 92 | 951,7 | 9,32 | |
LEL7-1800 | 1800 | 2523 | 1187 | 109 | 94 | 1.068,7 | 9,87 | |
LEL7-1900 | 1900 | 2667 | 1255 | 111 | 96 | 1.192,5 | 10,43 | |
LEL7-2000 | 2000 | 2811 | 1323 | 113 | 98 | 1.323,1 | 10,98 |


Mounting space M X N |
Bearing diameter KK∅ |
Wire diameter λ Stat. load rate C0 ax. Stat. load rate C0 rad. Dyn. load rate C ax. Dyn. load rate C rad. Static moment C0m Weight |
{{(idx +1)}}
|
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |
{{ fi.secondParameter }} |
Technical Drawing |

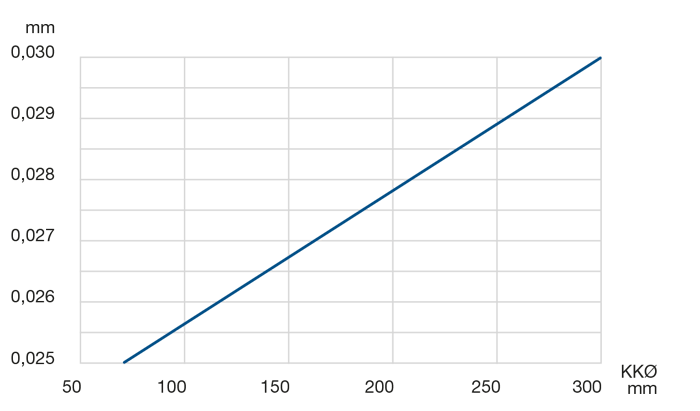

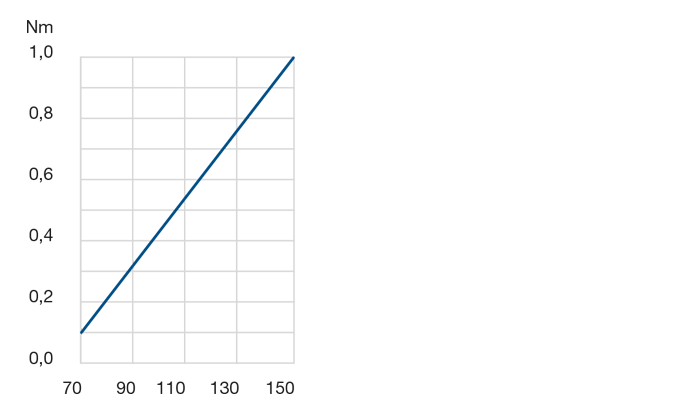

Diagrams |
Data sheet (pdf) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
