Lineaire geleiding type FDI-R

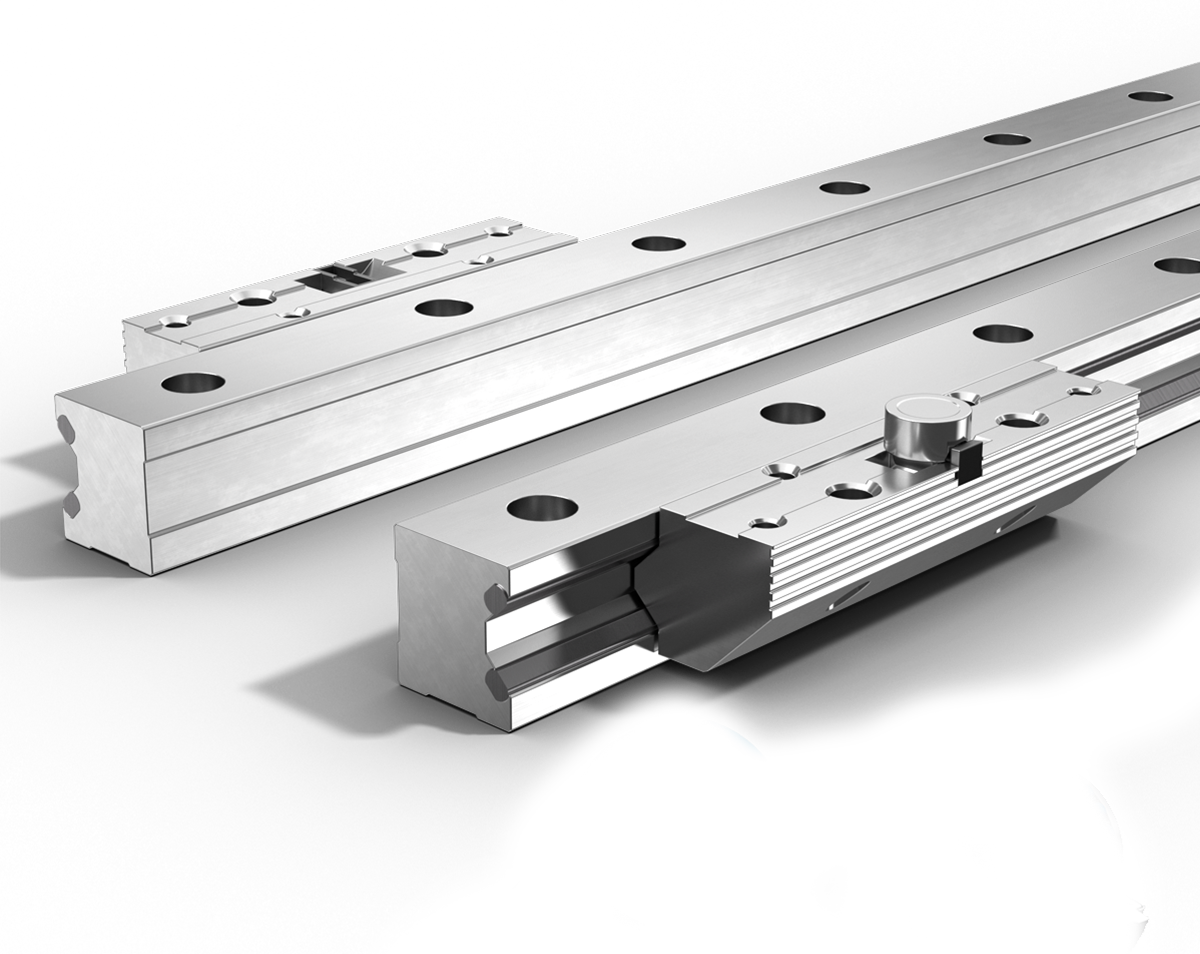

Enkel railpaar en rolschoenpaar
Vacuümgeschikt
Type FDI aluminium rolgeleiders zijn speciale geleiders voor gebruik in hoog vacuüm. De rollen met volledige naald zijn voorzien van een smeermiddel dat geschikt is voor vacuüm.
Description
Lineaire geleidingen van het type FDI zijn uitgerust met vacuümcompatibele naaldlagers en zijn grotendeels gemaakt van lichtgewicht aluminium. Speciale materialen, ontwerpen en smeermiddelen voorkomen uittreding in vacuüm. De railelementen zijn verkrijgbaar in lengtes van 500 mm tot 4000 mm en kunnen op verzoek eindeloos worden gekoppeld.
Characteristics
| Rollers | Naaldlager |
| Raceway | NIRO staal |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 500 mm tot 4000 mm, langere lengtes op aanvraag
Material
Rollen,
Railhuis: Aluminium, niet geanodiseerd
Looprails: NIRO-staal
Rollen: NIRO rollagerstaal, volledig naaldgelagerd
Operation range
Ultrahoog vacuüm 10-7 tot 10-12 mbar
Operating temperature
−20 °C tot +80 °C
Maximum speed
1 m/s
Maximum acceleration
5 m/s2
Mounting position
Elke
Lubricant
Levenslang gesmeerd met hoogvacuümsmeermiddel, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases

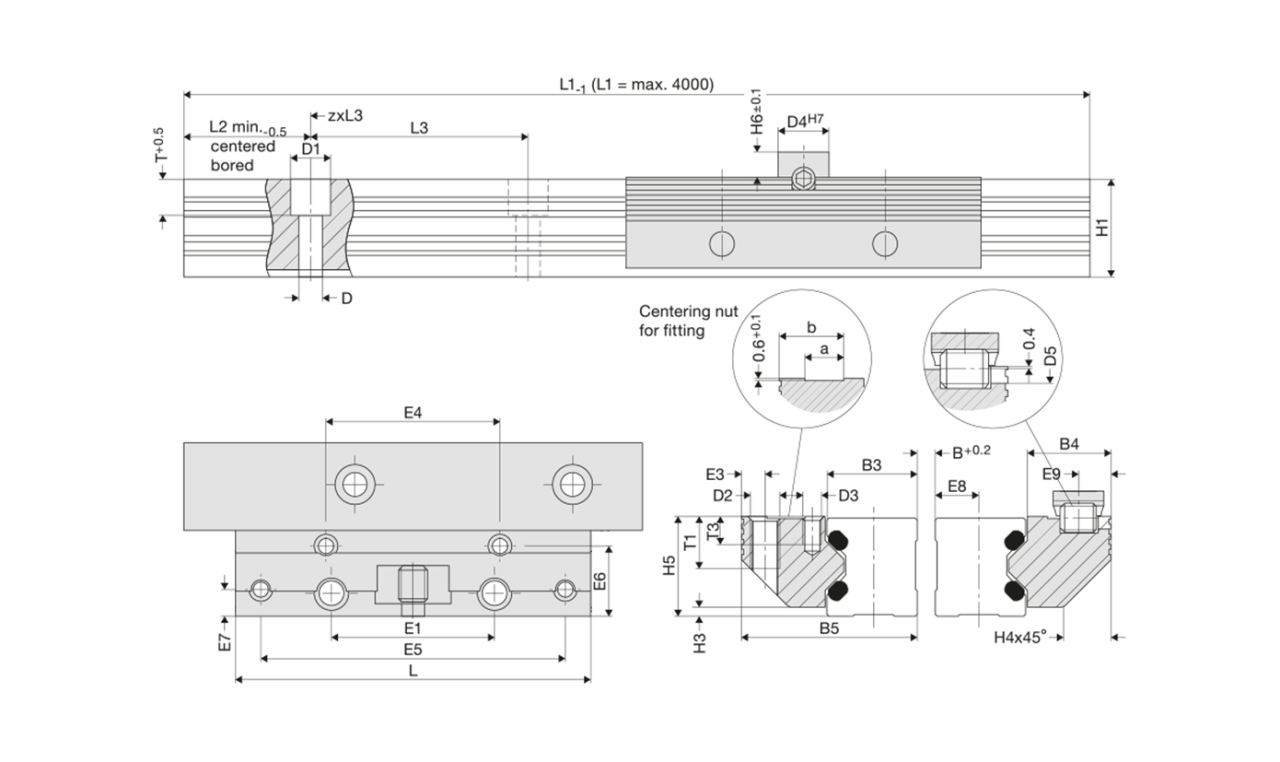

| FDI-R | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||||
| L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
| 12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
| 15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
| 20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
| 25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
| 35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
| 45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
| FDI-R | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||||||
| E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
| 12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
| 15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
| 20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
| 25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 5,0 | 10,5 | 17,5 |
| 35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
| 45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities pair of roller shoes Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | PRS | Rail/m | ||
| 12 | 550 | 600 | 0,3 (B+30,3) | 0,3 (B+30,3) | 8,5 | 8 | 0,07 | 0,40 |
Register now to get |
| 15 | 1350 | 1500 | 0,7 (B+36,5) | 0,7 (B+36,5) | 26 | 23 | 0,12 | 0,80 | |
| 20 | 2150 | 2500 | 1,2 (B+47,0) | 1,1 (B+47,0) | 51,5 | 44 | 0,23 | 1,20 | |
| 25 | 2900 | 4150 | 2,1 (B+58,4) | 1,4 (B+58,4) | 92 | 64 | 0,35 | 1,80 | |
| 35 | 5000 | 7250 | 3,6 (B+85,0) | 2,5 (B+85,0) | 226 | 156 | 1,00 | 3,10 | |
| 45 | 8500 | 10200 | 5,1 (B+109,0) | 4,2 (B+109,0) | 387 | 322 | 1,80 | 5,00 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Weight of roller shoe pair Weight of rail per m |
