Draaiverbindingen uit staal
met buitenvertanding
Type LVD
5% discount
on your first online order!
Franke draaiverbindingen type LVD met buitenvertanding bieden een hoge belastbaarheid en zijn geschikt voor medium toerentallen.
Description
Franke draaiverbindingen type LVD zijn direct te monteren draaikransen uit staal met buitenvertanding. Ze zijn geschikt voor medium draaisnelheden en nauwkeurigheden. Diverse diameters zijn uit voorraad leverbaar. Met het 4-punts contact draadlager zijn belastingen vanuit alle richtingen op te nemen; de draaiverbinding is ongevoelig voor stoot belasting en trillingen en is 2-zijdig afgedicht. Ze zijn spelingsvrij afgesteld; de voorspanning is instelbaar.
Properties - Evaluation
Smooth running | |
Resilience | |
Speed | |
Stiffness | |
Weight | |
Price |
Technical data
Material
Buitenring: 42CrMo4V
Binnenring: C45N
Loopringen: gehard en ontlaat chroom-silicium staal
Rollende elementen: chroomstaal
Kooi: polyamide of thermoplastisch polyurethaan
Afdchting: NBR
Gearing
DIN 3967, Kwaliteit 8e25, rechte vertanding, moduul zie tabel
Operating temperature
–20 °C tot +80 °C, kortstondig tot +100 °C
Peripheral speed
Max. 5 m/s, zonder dichtingen max. 10 m/s
Lubricant
Shell Gadus S3 V220 C2
Relubrication
Door smeernippel volgens DIN 3405
Technical advice
Data tables
Compare data and calculate load cases
LVD Table part 1 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Name | KKØ mm |
Dimensions mm |
Attachment per ring | ||||||||||||
Ds | Dd | H | H1 | H2ZB | Dg | Tse | T1g | Dah8 | DiH8 | TkA | TkI | do | |||
LVD-0100 | 100 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 150 | 50 | 135 | 65 | 160 | 6x |
LVD-0150 | 150 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 200 | 100 | 185 | 115 | 210 | 6x |
LVD-0200 | 200 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 250 | 150 | 235 | 165 | 260 | 8x |
LVD-0250 | 250 | 11 | 6,6 | 34+/-0,4 | 27 | 22 | M 6 | 6,8 | 10 | 300 | 200 | 285 | 215 | 320 | 10x |
LVD-0300 | 300 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 9,0 | 15 | 360 | 240 | 340 | 260 | 372 | 12x |
LVD-0350 | 350 | 15 | 9,0 | 38+/-0,4 | 31 | 26 | M 8 | 9,0 | 15 | 410 | 290 | 390 | 310 | 423 | 14x |
LVD-0400 | 400 | 18 | 11,0 | 44+/-0,5 | 37 | 32 | M 10 | 11,0 | 15 | 470 | 330 | 445 | 355 | 483 | 14x |
LVD-0450 | 450 | 18 | 11,0 | 44+/-0,5 | 37 | 32 | M 10 | 11,0 | 15 | 520 | 380 | 495 | 405 | 534 | 14x |
LVD-0500 | 500 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 13,0 | 20 | 580 | 420 | 550 | 450 | 594 | 14x |
LVD-0600 | 600 | 20 | 14,0 | 49+/-0,5 | 42 | 35 | M 12 | 13,0 | 20 | 680 | 520 | 650 | 550 | 693 | 16x |
LVD-0700 | 700 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 790 | 610 | 750 | 650 | 808 | 22x |
LVD-0800 | 800 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 890 | 710 | 850 | 750 | 920 | 24x |
LVD-0900 | 900 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 990 | 810 | 950 | 850 | 1020 | 24x |
LVD-1000 | 1000 | 20 | 14,0 | 53+/-0,5 | 45 | 38 | M 12 | 13,0 | 20 | 1090 | 910 | 1050 | 950 | 1120 | 26x |
LVD-1200 | 1200 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 17,5 | 25 | 1300 | 1100 | 1265 | 1135 | 1320 | 30x |
LVD-1400 | 1400 | 26 | 18,0 | 60+/-0,5 | 52 | 44 | M 16 | 17,5 | 25 | 1500 | 1300 | 1465 | 1335 | 1520 | 36x |
LVD-1600 | 1600 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 17,5 | 25 | 1730 | 1470 | 1685 | 1515 | 1752 | 42x |
LVD-1800 | 1800 | 26 | 18,0 | 90+/-0,5 | 82 | 69 | M 16 | 17,5 | 25 | 1930 | 1670 | 1885 | 1715 | 1956 | 46x |
LVD Table part 2 | MyFranke | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Name | KKØ mm |
Load ratings kN |
Stat. M. kNm |
Gearing | Weight kg |
CAD-Download Calculate loads |
||||
C0a | C0r | Ca | Cr | C0m | Module m | Number of teeth | ||||
LVD-0100 | 100 | 54 | 25 | 18 | 15 | 1 | 2 | 80 | 3,4 |
Register now to get |
LVD-0150 | 150 | 82 | 39 | 21 | 18 | 3 | 2 | 105 | 5,0 | |
LVD-0200 | 200 | 110 | 52 | 23 | 20 | 5 | 2 | 130 | 6,7 | |
LVD-0250 | 250 | 138 | 65 | 25 | 22 | 8 | 2 | 160 | 8,4 | |
LVD-0300 | 300 | 168 | 79 | 27 | 24 | 12 | 3 | 124 | 14,1 | |
LVD-0350 | 350 | 196 | 92 | 29 | 25 | 16 | 3 | 141 | 16,5 | |
LVD-0400 | 400 | 419 | 197 | 51 | 44 | 39 | 3 | 161 | 26,0 | |
LVD-0450 | 450 | 477 | 225 | 54 | 47 | 51 | 3 | 178 | 29,2 | |
LVD-0500 | 500 | 530 | 250 | 56 | 49 | 62 | 3 | 198 | 42,4 | |
LVD-0600 | 600 | 636 | 299 | 60 | 52 | 90 | 3 | 231 | 50,8 | |
LVD-0700 | 700 | 742 | 349 | 64 | 55 | 122 | 4 | 202 | 73,0 | |
LVD-0800 | 800 | 848 | 399 | 67 | 58 | 160 | 5 | 184 | 83,2 | |
LVD-0900 | 900 | 954 | 449 | 70 | 60 | 202 | 5 | 204 | 93,6 | |
LVD-1000 | 1000 | 1065 | 501 | 73 | 63 | 251 | 5 | 224 | 104,0 | |
LVD-1200 | 1200 | 1677 | 789 | 94 | 81 | 473 | 5 | 264 | 158,5 | |
LVD-1400 | 1400 | 1956 | 920 | 99 | 86 | 644 | 5 | 304 | 184,9 | |
LVD-1600 | 1600 | 1984 | 933 | 140 | 121 | 747 | 6 | 292 | 430,8 | |
LVD-1800 | 1800 | 2234 | 1050 | 146 | 126 | 946 | 6 | 326 | 484,2 |
Bearing diameter KK∅ |
Attachment per ring Stat. load rate C0 ax. Stat. load rate C0 rad. Dyn. load rate C ax. Dyn. load rate C rad. Stat. Moment C0m Weight Available |
{{(idx +1)}} |
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |
Technical Drawing |

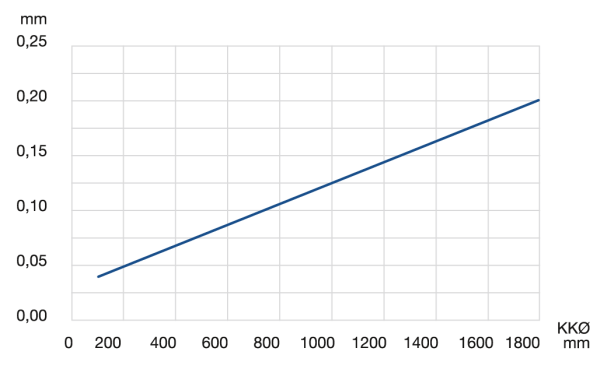

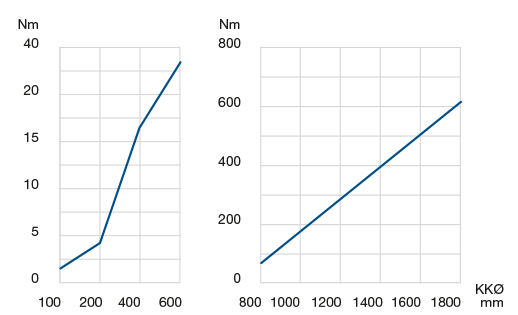

Diagrams |
Data sheet (pdf) |
