Draaiverbindingen uit aluminium
met zwaar belastbare rollen
Type LVG
5% discount
on your first online order!
Franke draaiverbindingen type LVG met de hoogste belastbaarheid, soepelste loopeigenschappen en grootste stijfheid.
Description

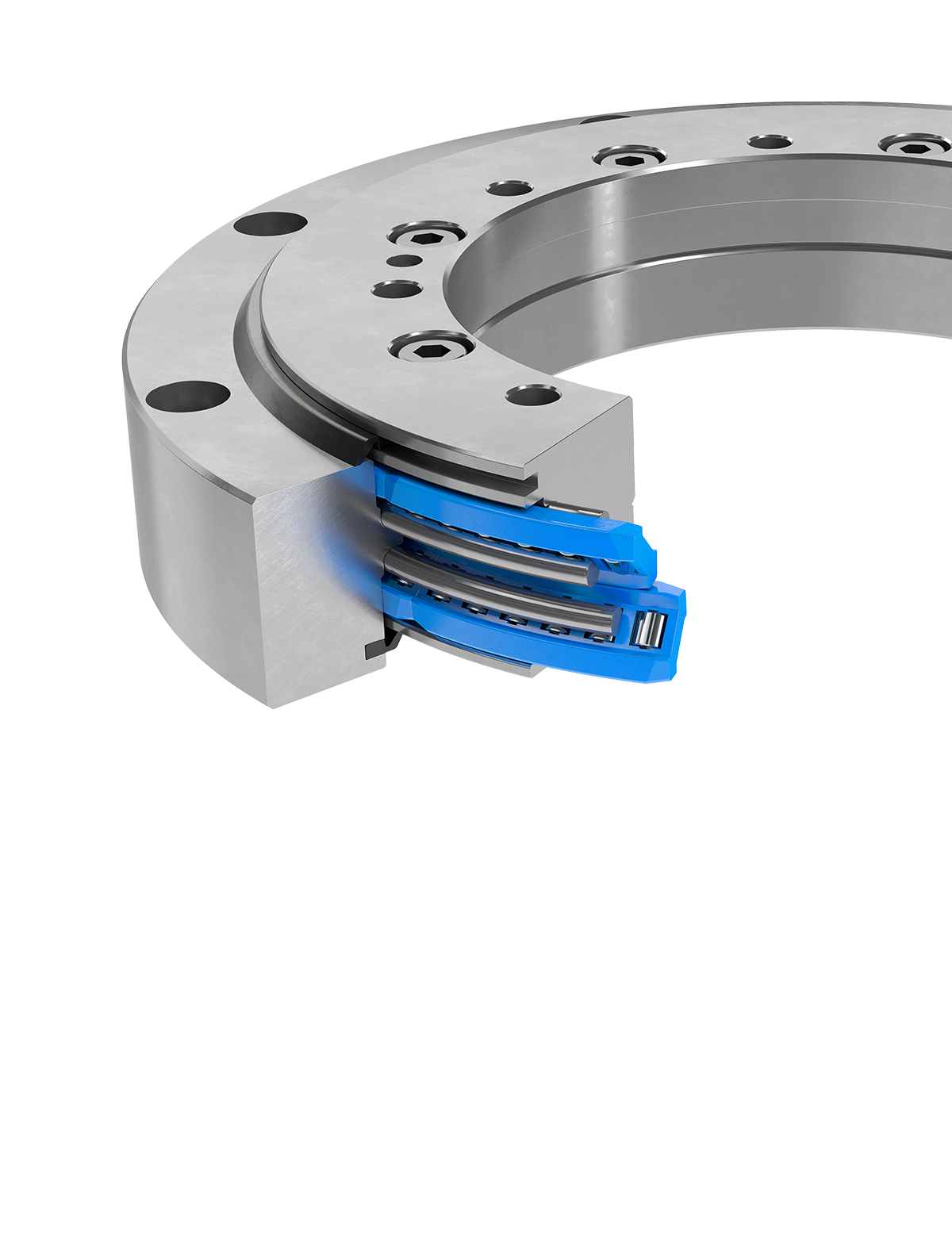

Franke draaiverbindingen type LVG zijn opgebouwd als dubbelrijÏg hoekcontact rollenlager. Ze hebben het hoogste draagvermogen en overtuigen met een hoge stijfheid, lage draaiweerstand en gering gewicht. Met het geÏntegreerde lagerelement met rollen kunnen lasten vanuit alle richtingen opgenomen worden; de draaiverbinding is ongevoelig voor stoot belasting en trillingen en is 2-zijdig afgedicht. Door een behuizing van aluminium toe te passen zijn LVG draaiverbindingen 60% lichter dan de stalen varianten.
Properties - Evaluation
| Smooth running | |
| Resilience | |
| Speed | |
| Stiffness | |
| Weight | |
| Price |
Technical data
Material
Binnen-/buitenring: aluminium, geanodiseerd
Loopringen: gehard en ontlaat chroom-silicium staal
Rollende elementen: chroomstaal
Kooi: polyamide of thermoplastisch polyurethaan
Afdchting: NBR
Operating temperature
–20 °C tot +80 °C, kortstondig tot +100 °C
Peripheral speed
Max. 4 m/s
Lubricant
Isoflex Topas NCA52
Relubrication
Door smeernippel volgens DIN 3405
Technical advice
Data tables
Compare data and calculate load cases
| LVG Table part 1 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Dimensions mm |
Attachment per ring | ||||||||||||
| Ds | Dd | H | H1 | Dg | Tse | T1g | T2g | Dah8 | DiH8 | TkA | TkI | ||||
| LVG-200 | 200 | 15 | 9 | 47 | 40 | M 8 | 9 | 35 | 15 | 262 | 140 | 243 | 159 | 8x | |
| LVG-300 | 300 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 375 | 223 | 350 | 248 | 10x | |
| LVG-400 | 400 | 18 | 11 | 57 | 50 | M 10 | 11 | 43 | 17 | 475 | 323 | 450 | 348 | 14x | |
| LVG Table part 2 | MyFranke | |||||||
|---|---|---|---|---|---|---|---|---|
| Name | KKØ mm |
Load ratings kN |
Stat. M. N |
Weight kg |
CAD-Download Calculate loads |
|||
| C0a | C0r | Ca | Cr | C0m | ||||
| LVG-200 | 200 | 309 | 124 | 39 | 36 | 12.400 | 4,1 |
Register now to get |
| LVG-300 | 300 | 617 | 247 | 78 | 72 | 37.050 | 9,3 | |
| LVG-400 | 400 | 827 | 331 | 90 | 83 | 66.200 | 12,4 | |
| Bearing diameter KK∅ |
| Attachment per ring Stat. load rate C0 ax. Stat. load rate C0 rad. Dyn. load rate C ax. Dyn. load rate C rad. Stat. Moment C0m Weight Available |
