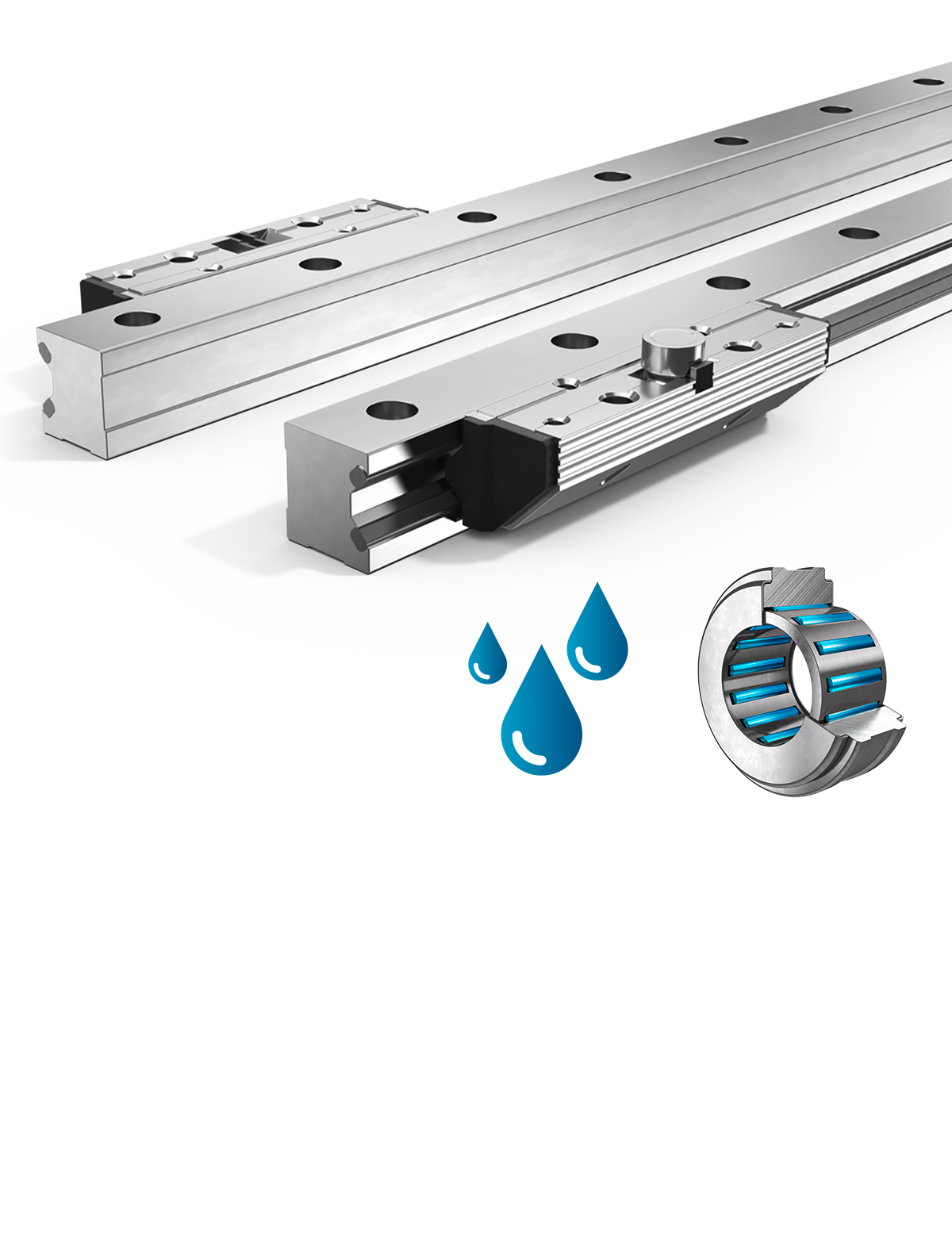

Linearführung Typ FDC-R
Einzelschienenpaar und Rollenschuhpaar
NIRO
5% discount
on your first online order!
Aluminium-Rollenführungen des Typs FDC sind unempfindlich gegenüber rauen Umgebungsbedingungen.
Description
FDC Linearführungen sind ideal für Anwendungen in nahezu allen Branchen. Ausgestattet mit hochwertigen, leise und leicht laufenden Nadellagern und gefertigt aus leichtem Aluminium, bieten sie exzellente Leistung. Die integrierten Laufbahnen aus korrosionsbeständigem Stahl machen sie widerstandsfähig gegen Umgebungseinflüsse, Feuchtigkeit und Reinigungsmittel. Schienenelemente können in Längen von 200 mm bis 4000 mm gefertigt und auf Anfrage endlos gekoppelt werden.
Optimieren Sie Ihre Anwendungen mit den robusten und leisen Franke FDC-Linearführungen, die für anspruchsvolle Umgebungen entwickelt wurden.
Characteristics
Rollers | Nadellager |
Raceway | NIRO Stahl |
Properties - Evaluation
Resilience | |
Dynamics | |
Corrosion resistant | |
Non magnetic | |
Lubricant free | |
Price |
Technical data
Stroke length
Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar
Material
Kassettenplatte, Rollenschuhe,
Schienenkörper: Aluminium, eloxiert
Laufbahnen: NIRO Stahl
Laufrollen: NIRO Wälzlagerstahl
Operating temperature
−20 °C bis +80 °C
Maximum speed
10 m/s
Maximum acceleration
40 m/s2
Mounting position
Beliebig
Lubricant
Lebensdauergeschmiert, wartungsfrei
Technical advice
Data tables
Compare data and calculate load cases
FDC-R | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Size | Dimensions mm |
||||||||||||||
L | B5 | H5 | B3 | B4 | D3 | D | D1 | D2 | D4 | D5 | E1 | E3 | E4 | E5 | |
12 | 64 | 24,4 | 15,0 | 12,00 | 11,9 | M 3 | 3,4 | 6 | M 4 | 8 | 3 | 25 | 3,4 | 29 | 57 |
15 | 78 | 30,9 | 19,0 | 15,25 | 15,2 | M 4 | 4,5 | 8 | M 5 | 10 | 4 | 30 | 4,4 | 34 | 68 |
20 | 92 | 40,9 | 23,0 | 20,00 | 20,4 | M 5 | 5,5 | 10 | M 6 | 10 | 4 | 40 | 4,9 | 42 | 80 |
25 | 98 | 48,4 | 27,5 | 25,00 | 22,9 | M 5 | 6,6 | 11 | M 8 | 14 | 6 | 45 | 6,4 | 48 | 84 |
35 | 135 | 68,9 | 37,5 | 35,00 | 32,9 | M 6 | 9,0 | 15 | M10 | 14 | 6 | 62 | 8,9 | 67 | 117 |
45 | 165 | 82,4 | 46,5 | 45,00 | 36,4 | M 8 | 11,0 | 18 | M12 | 14 | 6 | 80 | 9,9 | 83 | 146 |
FDC-R | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Size | Dimensions mm |
||||||||||||
E6 | E7 | E8 | E9 | H1 | H3 | H4 | H6 | L3 | T | T3 | a | b | |
12 | 9,7 | 3,4 | 5,5 | 4,9 | 14,7 | 1,4 | 5,5 | 4 | 40 | 5,5 | 6,0 | 4,5 | 9,5 |
15 | 12,4 | 4,9 | 7,0 | 5,9 | 18,7 | 2,0 | 8,0 | 5 | 60 | 6,0 | 7,5 | 5,0 | 12,5 |
20 | 16,9 | 5,9 | 9,5 | 5,9 | 22,6 | 2,0 | 11,0 | 5 | 60 | 8,0 | 8,0 | 7,5 | 16,0 |
25 | 19,4 | 7,4 | 12,0 | 8,9 | 27,0 | 2,5 | 13,0 | 7 | 60 | 10,0 | 5,0 | 10,5 | 17,5 |
35 | 28,4 | 8,9 | 17,0 | 8,9 | 37,0 | 3,5 | 20,0 | 7 | 80 | 11,5 | 8,5 | 12,5 | 26,0 |
45 | 30,9 | 9,9 | 22,0 | 8,9 | 46,0 | 4,0 | 22,0 | 7 | 105 | 14,5 | 9,5 | 15,5 | 31,0 |
Basic load ratings, weight, length | MyFranke | ||||||||
---|---|---|---|---|---|---|---|---|---|
Size | Load ratings N |
Moment capacities pair of roller shoes Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | PRS | Rail/m | ||
12 | 1100 | 1200 | 0,6 (B+30,3) | 0,6 (B+30,3) | 17 | 16 | 0,07 | 0,40 |
Register now to get |
15 | 2700 | 3000 | 1,5 (B+36,5) | 1,4 (B+36,5) | 52 | 46 | 0,12 | 0,80 | |
20 | 4300 | 5000 | 2,5 (B+47,0) | 2,2 (B+47,0) | 103 | 89 | 0,23 | 1,20 | |
25 | 5800 | 8300 | 4,2 (B+58,4) | 2,9 (B+58,4) | 184 | 128 | 0,35 | 1,80 | |
35 | 10000 | 14500 | 7,3 (B+85,0) | 5,0 (B+85,0) | 452 | 312 | 1,00 | 3,10 | |
45 | 17000 | 20400 | 10,2 (B+109,0) | 8,5 (B+109,0) | 774 | 645 | 1,80 | 5,00 |
Type and size |
Dyn. load rate C Stat. load rate C0 Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Weight of roller shoe pair Weight of rail per m |
{{(idx +1)}} |
{{ fi.description }} {{ fi.name }} |
{{ fi.firstParameter }} |
Technical Drawing |
Data sheet (pdf) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
