Lineaire geleider type FDC-K
Dubbele rail en cassette
NIRO

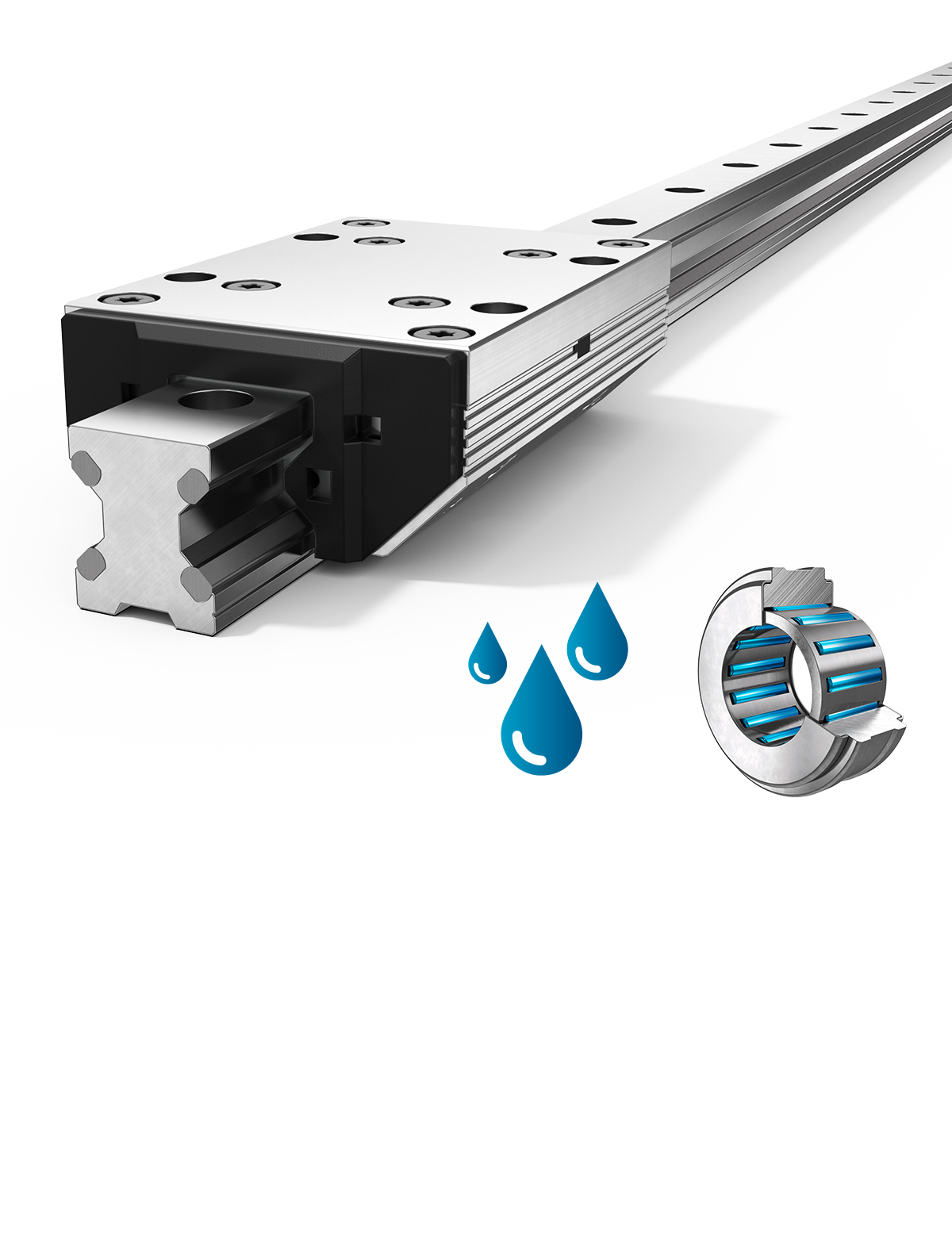

Aluminium rolgeleidingen van het type FDC zijn bestand tegen zware omgevingsomstandigheden.
Description
Typ FDC Linearführungen verfügen über hochwertige Nadellager, die für einen leisen und leichten Lauf sorgen, und sind fast vollständig aus leichtem Aluminium hergestellt. Ihre mit korrosionsbeständigem Stahl versehenen Laufbahnen bieten Schutz gegen Umwelteinflüsse sowie Feuchtigkeit und Reinigungsmittel. Die Führungsschienen sind in Längen von 200 mm bis 4000 mm erhältlich und können auf Wunsch auch zu einer unendlichen Länge verbunden werden.
Characteristics
| Rollers | Naaldlager |
| Raceway | NIRO staal |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld
Material
Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: NIRO-staal
Rollen: NIRO rollagerstaal
Operating temperature
−20 °C tot +80 °C
Maximum speed
10 m/s
Maximum acceleration
40 m/s2
Mounting position
Elke
Lubricant
Levenslang gesmeerd, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases

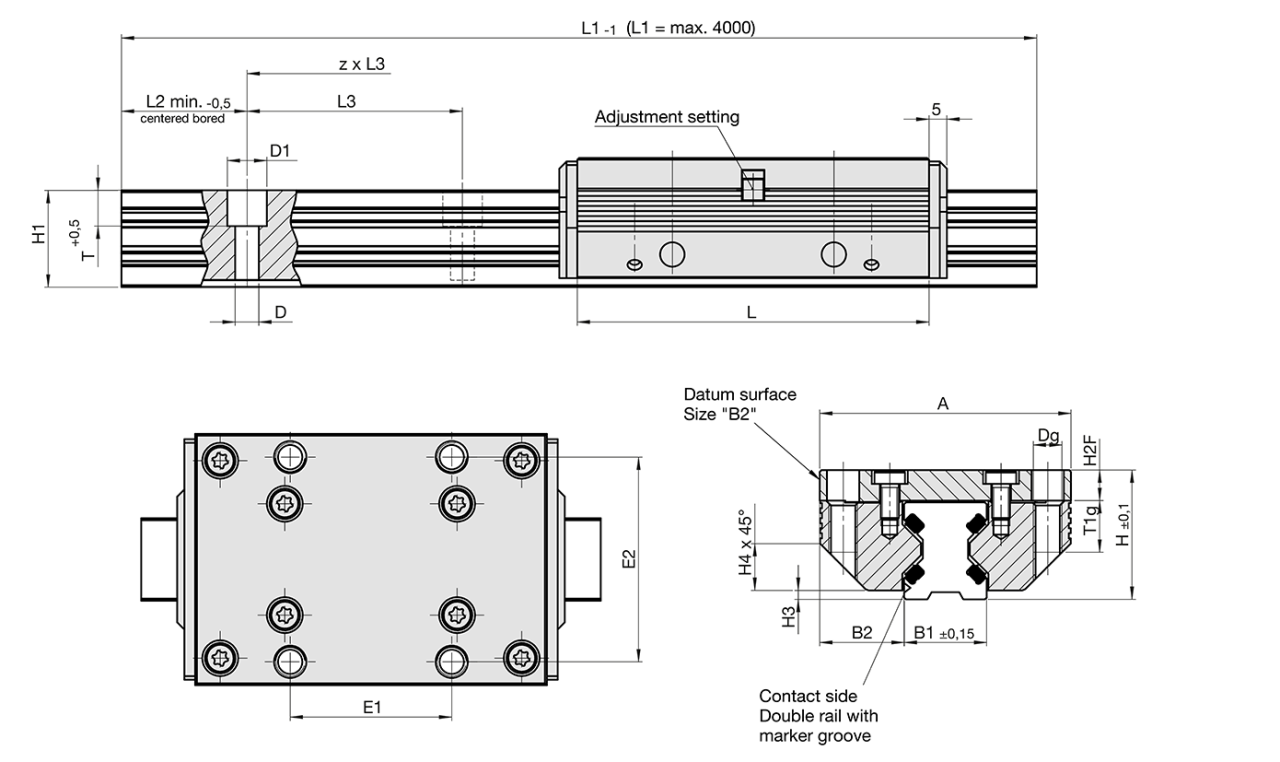

| FDC-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M 10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M 12 | 80 |
| FDC-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size |
Dimensions mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities cassette Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cassette | Rail/m | ||
| 12 | 1100 | 1200 | 11,0 | 10,0 | 17,0 | 16,0 | 0,09 | 0,40 |
Register now to get |
| 15 | 2700 | 3000 | 33,0 | 29,0 | 52,0 | 46,0 | 0,17 | 0,80 | |
| 20 | 4300 | 5000 | 71,0 | 61,0 | 103,0 | 89,0 | 0,35 | 1,30 | |
| 25 | 5800 | 8300 | 132,0 | 92,0 | 184,0 | 128,0 | 0,50 | 1,60 | |
| 35 | 10000 | 14500 | 343,0 | 237,0 | 452,0 | 312,0 | 1,40 | 2,60 | |
| 45 | 17000 | 20400 | 651,0 | 542,0 | 774,0 | 645,0 | 2,50 | 4,50 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 rad. Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Cassette weight Weight of rail per m |
{{(idx +1)}}
|
| {{ fi.description }} {{ fi.name }} |
| {{ fi.firstParameter }} |
| Technical Drawing |
| Data sheet (pdf) |
Für CAD-Daten, Berechnung und Online-Shop bei MeinFranke anmelden
