Ontwerpvoorbeelden van wentellagers
Op deze pagina geven we verschillende voorbeelden van ontwerpen voor het inkapselen van wentellagers. Je komt te weten welke ontwerpen geschikt zijn voor verschillende toepassingen, welke materiaalcombinaties gebruikt worden en welke ontwerpmaatregelen bijdragen tot het verlengen van de levensduur.
Van eenvoudige behuizingen tot complexe, uiterst nauwkeurige lageringen - ontdek innovatieve oplossingen voor de veilige en efficiënte integratie van wentellagers in technische installaties.

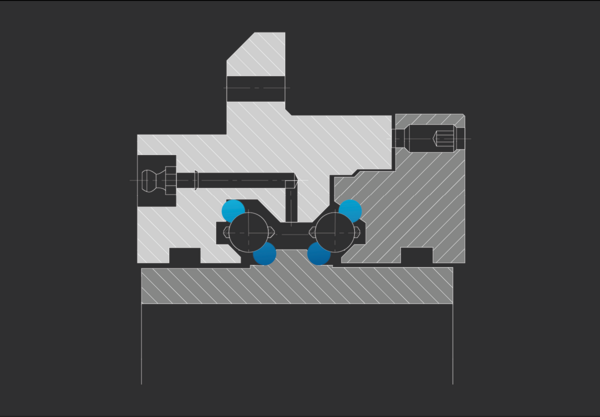

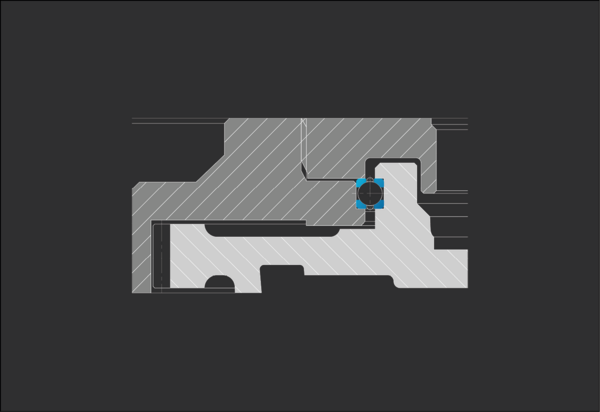

Bouw 1

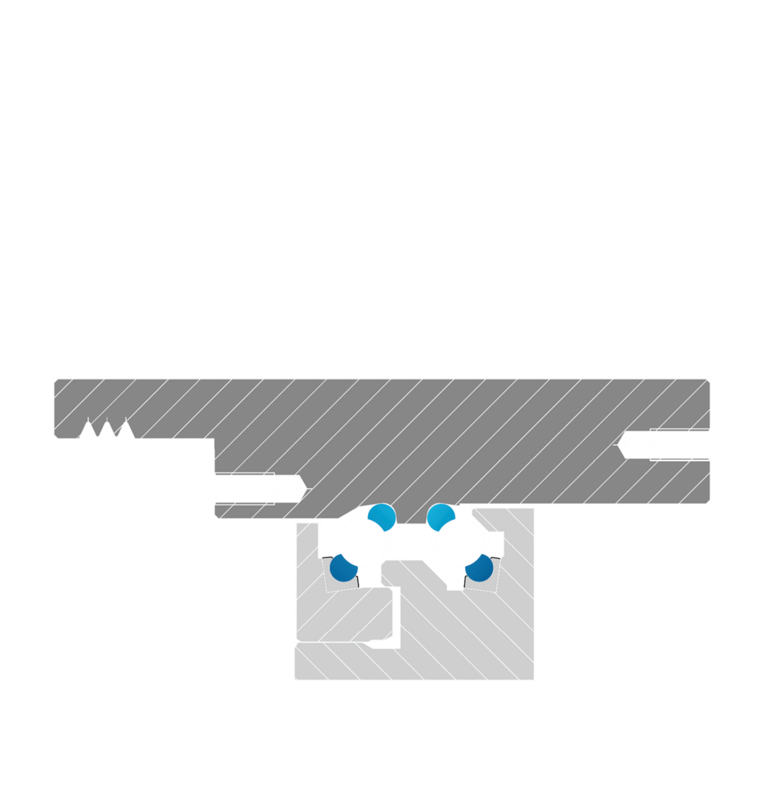

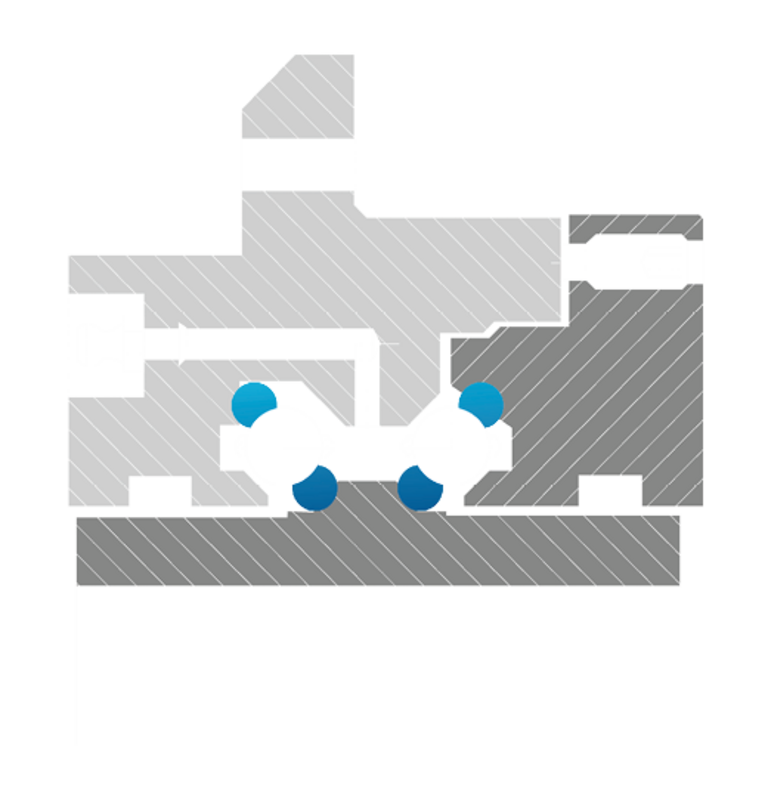

2-rijige hoekcontactkogellager
Het hoofdlager van de computertomograaf speelt een doorslaggevende rol bij nauwkeurige beeldvorming. Zelfs bij hoge snelheden moet het stil en trillingsarm lopen en tegelijkertijd een nauwkeurige radiale en axiale uitloop garanderen. De Franke draaikrans overtuigt door een extreem rustige loop bij snelheden tot 300 tpm.

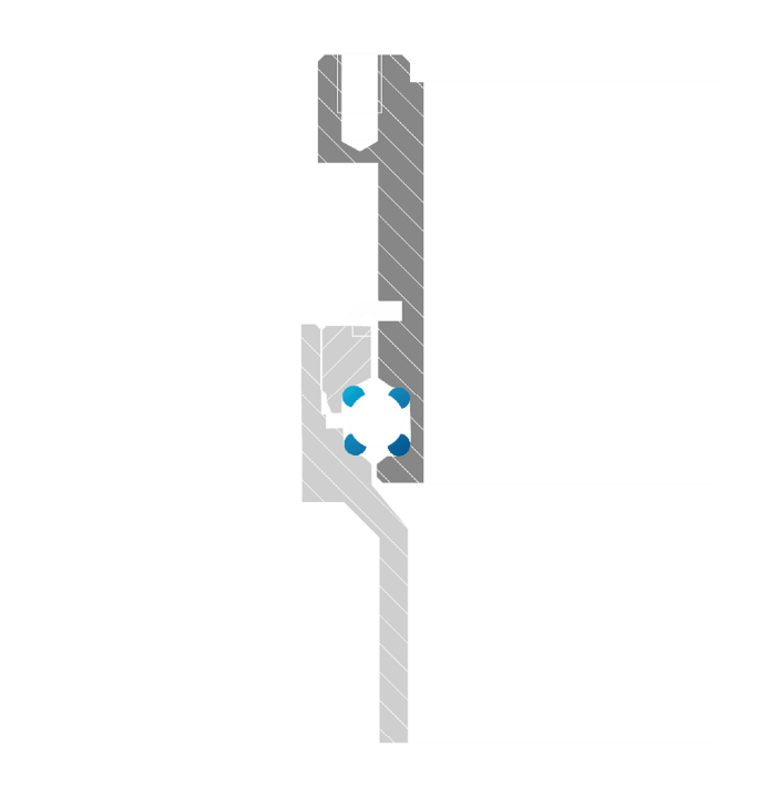

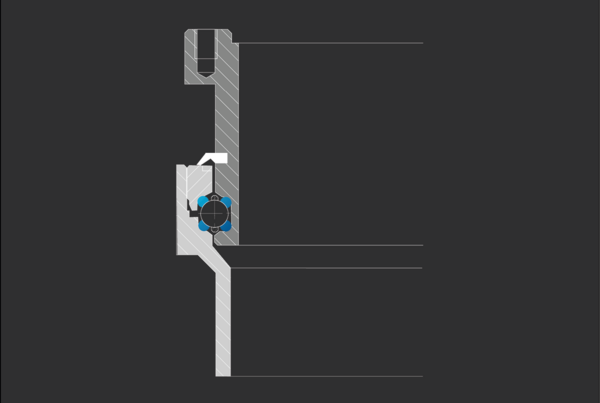

Bouw 2
4-punts kogellager
De knikarmrobot wordt gebruikt als service- of mobiele robot. Met een eigen gewicht van slechts 10 kg en een nominale belasting van 3 kg is hij gemaakt van lichtgewicht carbon versterkte kunststof die een hoge stijfheid bieden bij een minimaal gewicht.
Voor de bewegingsassen worden draadlagers gebruikt, die een hoge stijfheid, een laag gewicht en een kleine inbouwruimte combineren. Dankzij hun compacte ontwerp kunnen ze naadloos worden geïntegreerd in het ontwerp van de robot. Aangezien het wentellager geen invloed heeft op het materiaal van de omhullende structuur, kan dit materiaal vrij gekozen worden.
Het lager wordt gekenmerkt door een hoge belastbaarheid in alle richtingen en zorgt voor een nauwkeurige, wrijvingsarme beweging van de robotgewrichten.

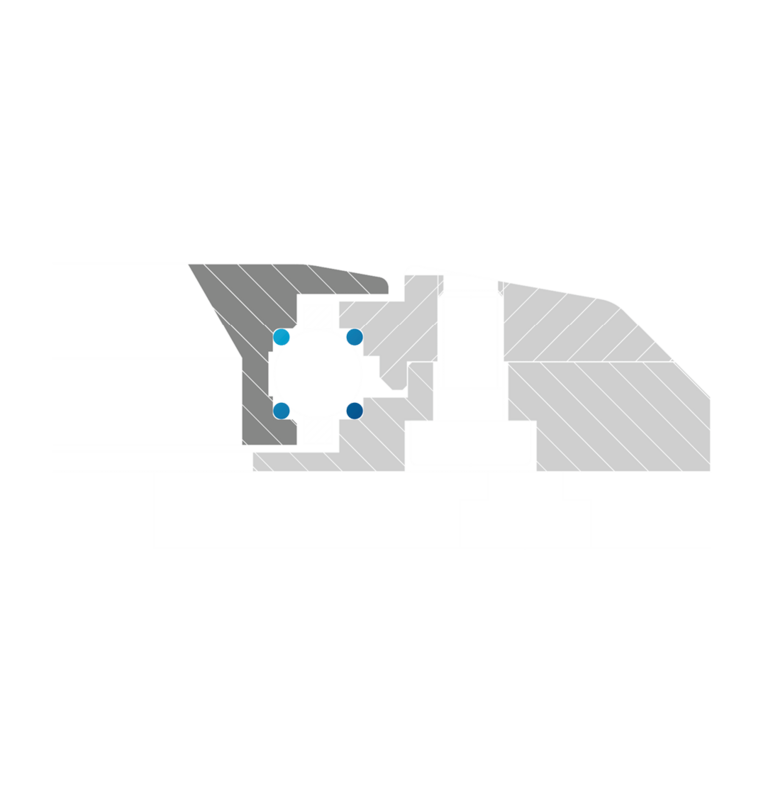

Bouw 3

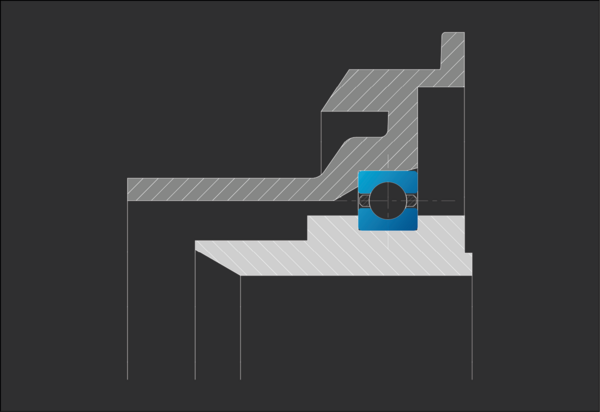

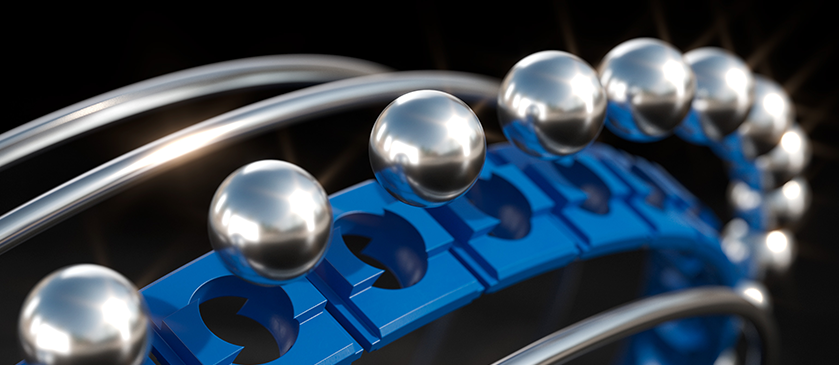

Dunringlager
De Franke dunringlagers van het type LSA overtuigen door hun bijzonder rustige loop, uiterst compacte inbouwruimte en eenvoudige montage - en dat alles tegen een aantrekkelijke prijs.

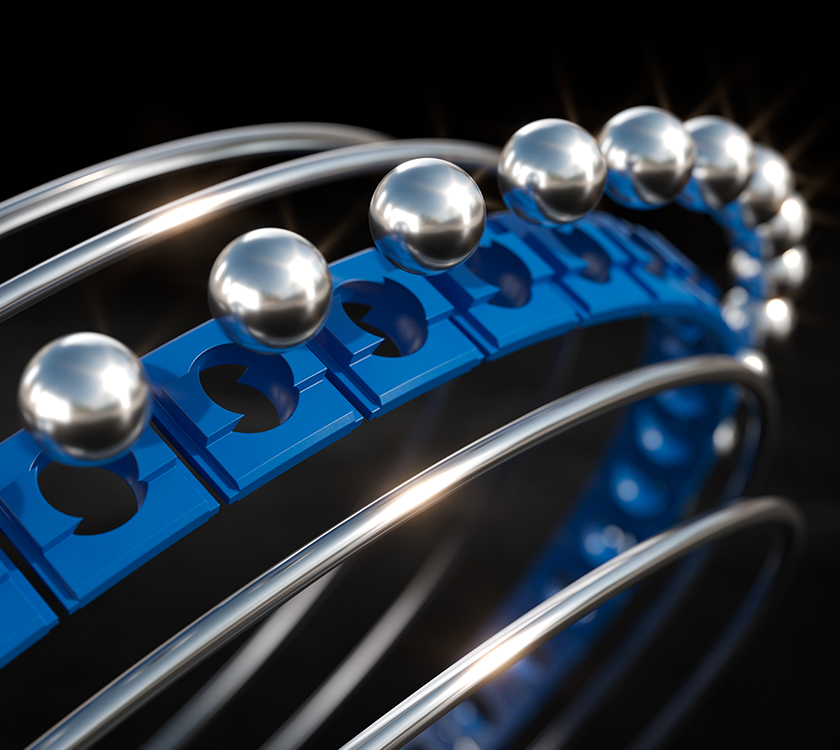

Ze bestaan uit een binnen- en buitenring met een gehard, geprofileerd loopvlak en een kunststofkooi met vastgezette kogels. Dankzij het beproefde 4-punts contact systeem hebben de wentellichamen contact met twee punten op elke loopvlak, wat zorgt voor een hoge loopnauwkeurigheid en belastbaarheid.
Een bijzonder voordeel: dankzij de gedeelde loopbanen kan de diameter tijdens de montage flexibel worden aangepast, wat de montage nog eenvoudiger maakt.

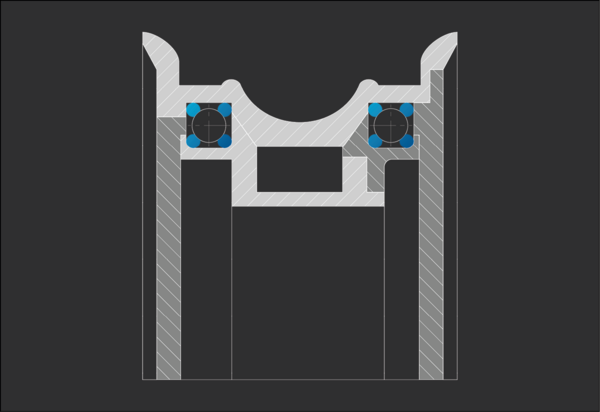

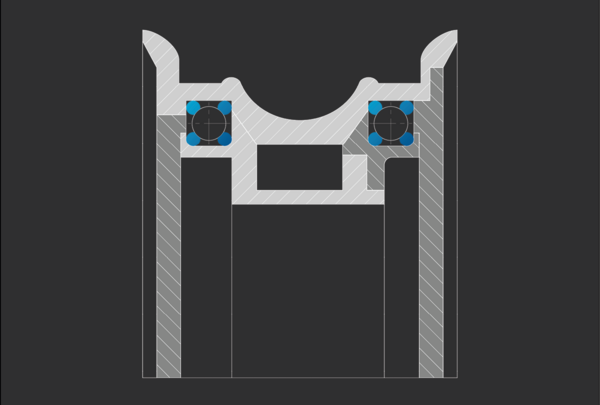

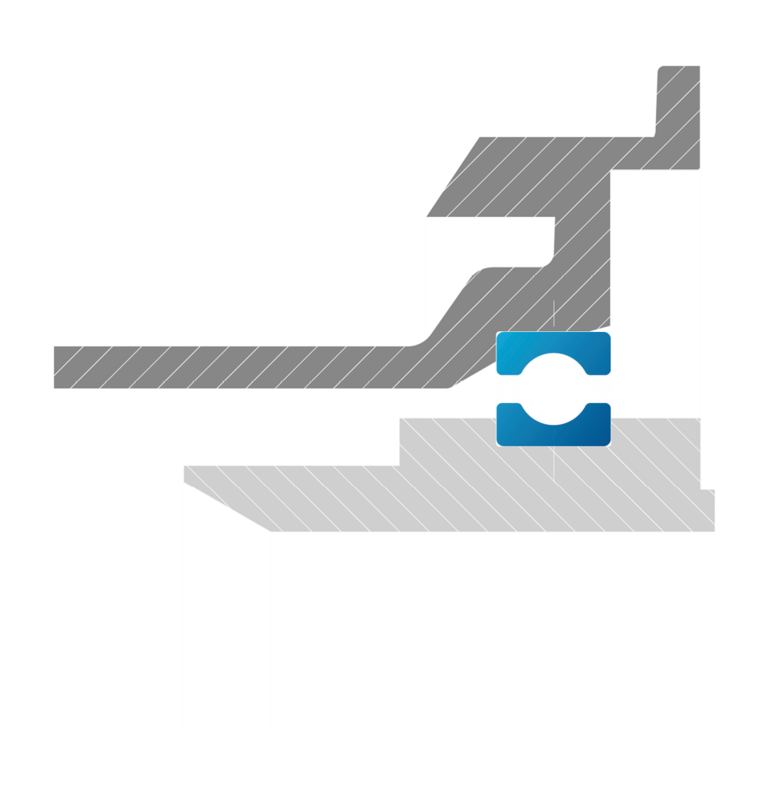

Bouw 4
2-rijig 4-punts kogellager
Een conceptvoertuig is uitgerust met één directe aandrijving per wiel. Hiervoor is een compact lager met hoge prestaties nodig dat een hoog draagvermogen heeft en toch zo weinig mogelijk ruimte inneemt. Het maximale toerental is 1.000 tpm en vanwege de nabijheid van de directe aandrijving moeten de kogels van het wentellager niet-magnetisch zijn. De oplossing is een op maat gemaakt lager met keramische kogels dat speciaal ontwikkeld is om aan deze eisen te voldoen. Het wentellager is direct geïntegreerd in het ontwerp van de klant en kan krachten uit alle richtingen opnemen. De inbouwruimte is in nauwe samenwerking met de klant geoptimaliseerd en de montage van het prototype lager is gezamenlijk bij Franke uitgevoerd.

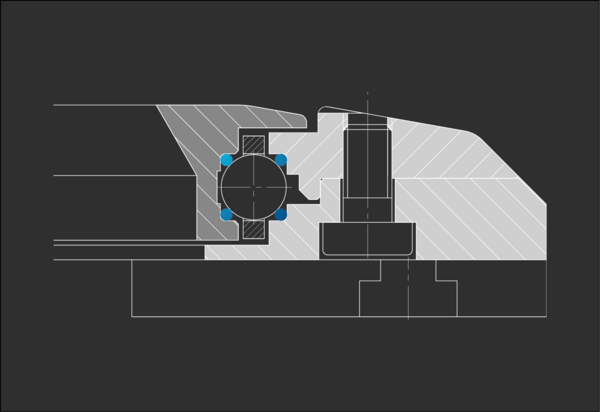

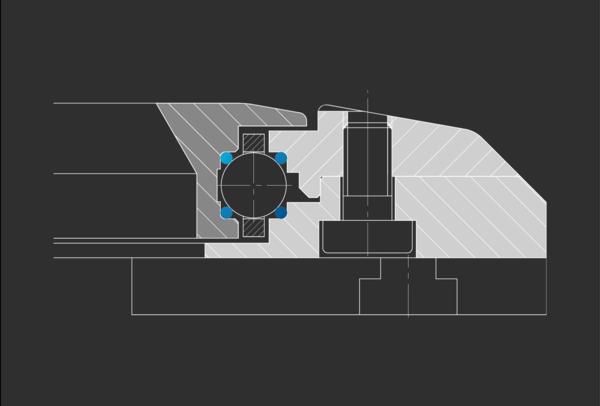

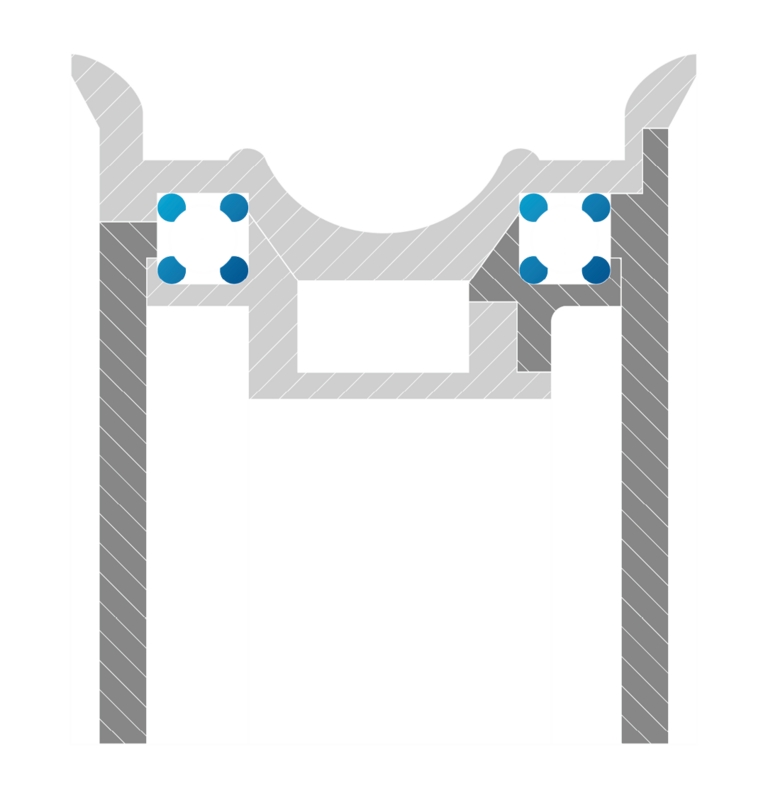

Bouw 5
4-punts kogellager
Een speciaal aangepast draadlager wordt gebruikt voor de wrijvingsarme en precieze geleiding van houten onderdelen naar de freeskop. Dit maakt een soepele en nauwkeurige beweging van de werkstukken mogelijk met een minimaal losbreek- en wrijvingsmoment. Dankzij het compacte ontwerp van het complete systeem blijft de installatieruimte bijzonder klein, terwijl de hoge precisie en soepele loop van de lagering zorgen voor een optimale bewerkingskwaliteit.

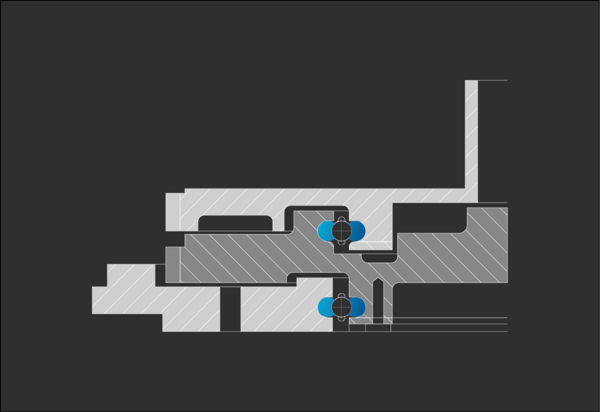

Bouw 6
2-rijige kogellager met 2 ringen
Speciaal ontwikkelde, op maat gemaakte lagers met compacte doorsnede worden gebruikt in medische centrifuges voor bloedmonsters. Elke eenheid is uitgerust met twee spelingvrije lagers die zorgen voor maximale precisie en een soepele werking. De loopvlakken zijn chemisch vernikkeld en zijn in combinatie met roestvrijstalen kogels bijzonder corrosiebestendig - ideaal voor langdurig gebruik in gevoelige laboratoriumomgevingen. Met een rotatieweerstand van minder dan 0,3 Nm maken ze een soepele en efficiënte rotatie mogelijk, waardoor bloedmonsters nauwkeurig geanalyseerd kunnen worden.

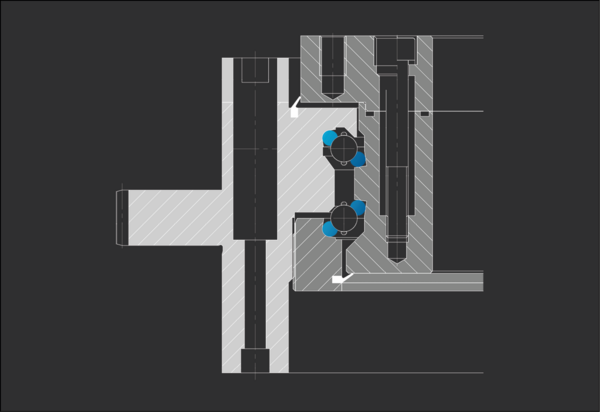

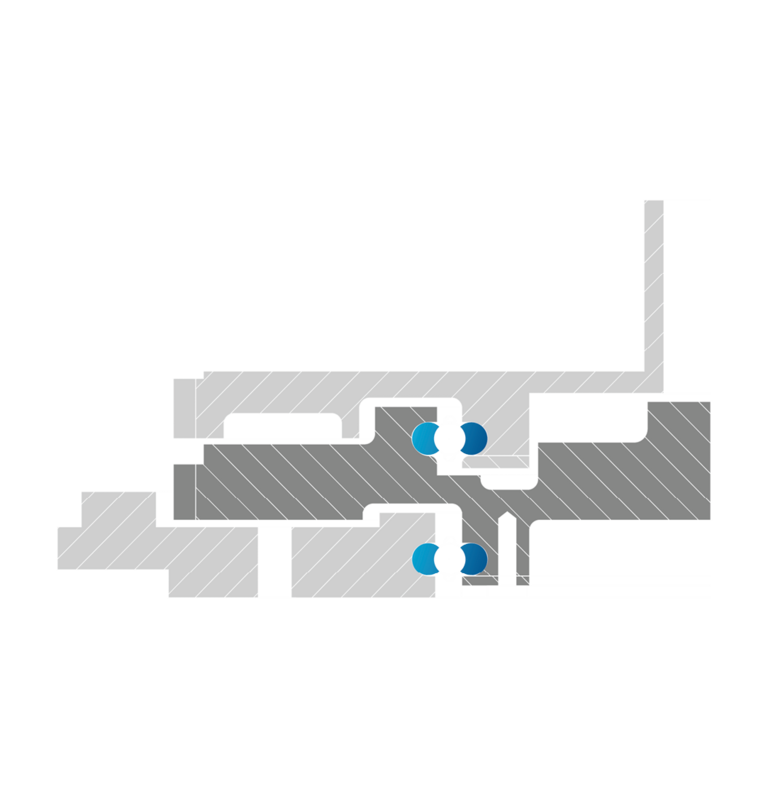

Bouw 7
2-rijige hoekcontactkogellager
Ons speciaal ontwikkelde dunringlager voor machinekoppen in lasersnijmachines voor buizen maakt maximale flexibiliteit en onafhankelijkheid van houdermerk mogelijk. Het kan individueel worden geïntegreerd in verschillende systemen dankzij het aanpasbare montageontwerp. Het voorgespannen lager zorgt voor maximale stijfheid en nauwkeurigheid, terwijl de gesynchroniseerde beweging van de klembekken nauwkeurig wordt geregeld via het lager. Nauwkeurige montage en betrouwbare werking zijn gegarandeerd dankzij minimale toleranties op de bevestigingsogen van beide buitenringen. Een bijkomend voordeel: het inloopproces wordt al bij Franke uitgevoerd, waardoor kostbare tijd wordt bespaard tijdens de inbedrijfstelling. We bieden ook een korte levertijd en een richtprijs die vergelijkbaar is met standaardlagers - een economische en hoogwaardige oplossing voor uw toepassing.

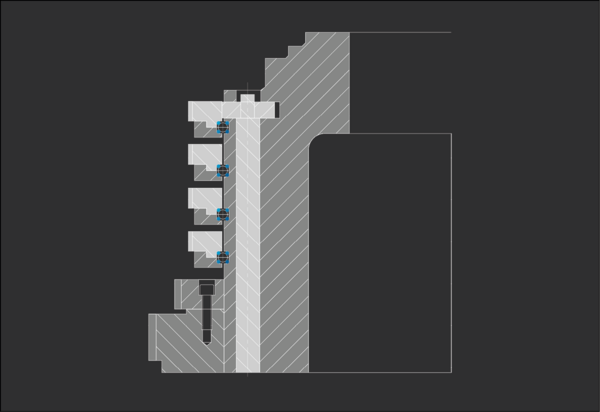

Bouw 8

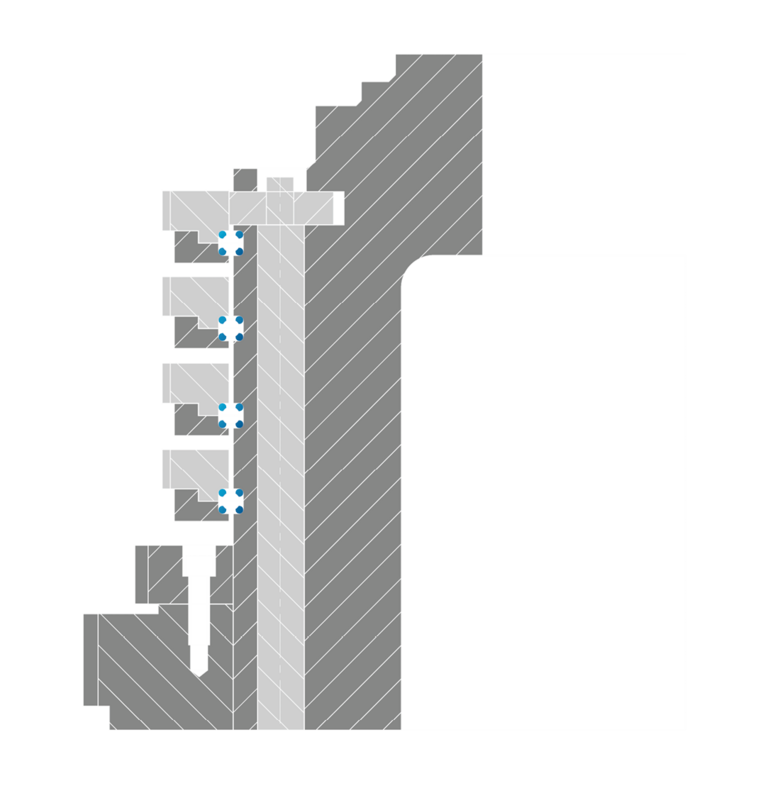

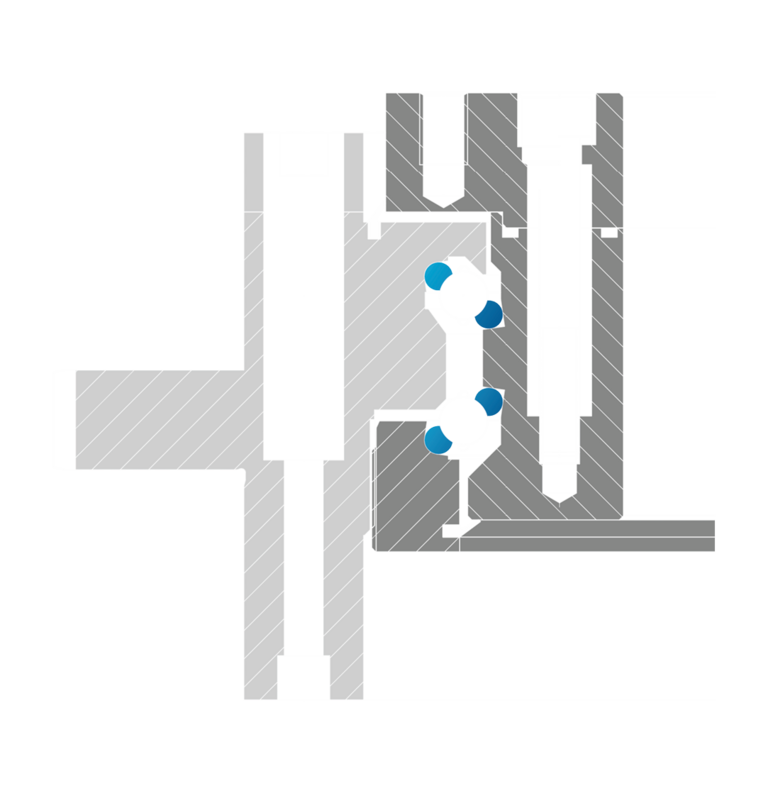

Meervoudig 4-punts kogellager
Een speciaal ontwikkeld aandrijfsysteem met geïntegreerde tandwielen wordt gebruikt voor maximale precisie en stabiliteit tijdens het bewerken van buisuiteinden. Vanwege de beperkte ruimte zijn de tandwielen direct in de buitenring geïntegreerd - een oplossing die maximale precisie en stijfheid garandeert.
De materiaalcombinatie van de omringende componenten kan flexibel worden aangepast aan de specifieke vereisten. We leveren ook de complete assemblage als een op maat gemaakte eenheid - bestaande uit tandkrans, rondsel en draadlager. We bieden ook op maat gemaakte lageroplossingen voor kleinere hoeveelheden, die optimaal zijn afgestemd op de specifieke bewerkingsvereisten.

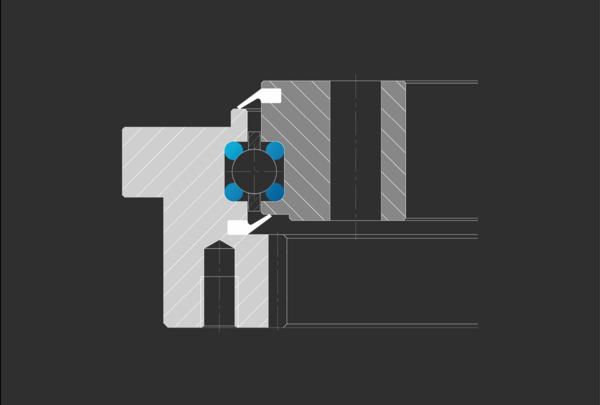

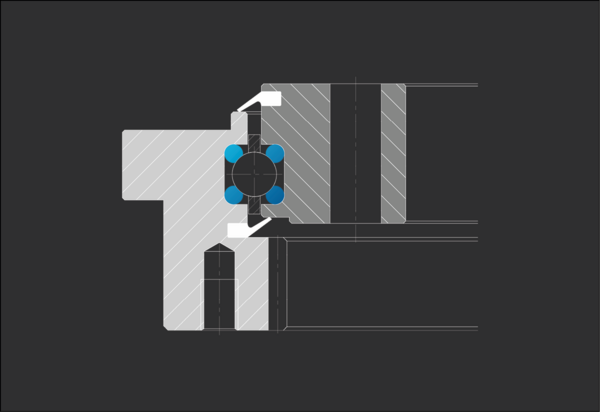

Bouw 9
4-punts kogellager
Voor een betrouwbare werking van satellietantennes op schepen moet het lager bestand zijn tegen extreme omstandigheden. Onze op maat gemaakte draaikrans zorgt voor een hoge stijfheid over de gehele levensduur om schokbelastingen veroorzaakt door zware deining veilig op te vangen. Dankzij een speciaal ontwikkelde draaikrans met draadring biedt het lager een uitstekende corrosiebestendigheid en een constante rotatieweerstand - zelfs bij temperaturen van -25 °C tot +60 °C. Een extra inloopproces en de mogelijkheid om het lager opnieuw af te stellen zorgen voor een permanente functionaliteit en stabiliteit van het lager, zodat de antenne altijd precies uitgelijnd blijft.

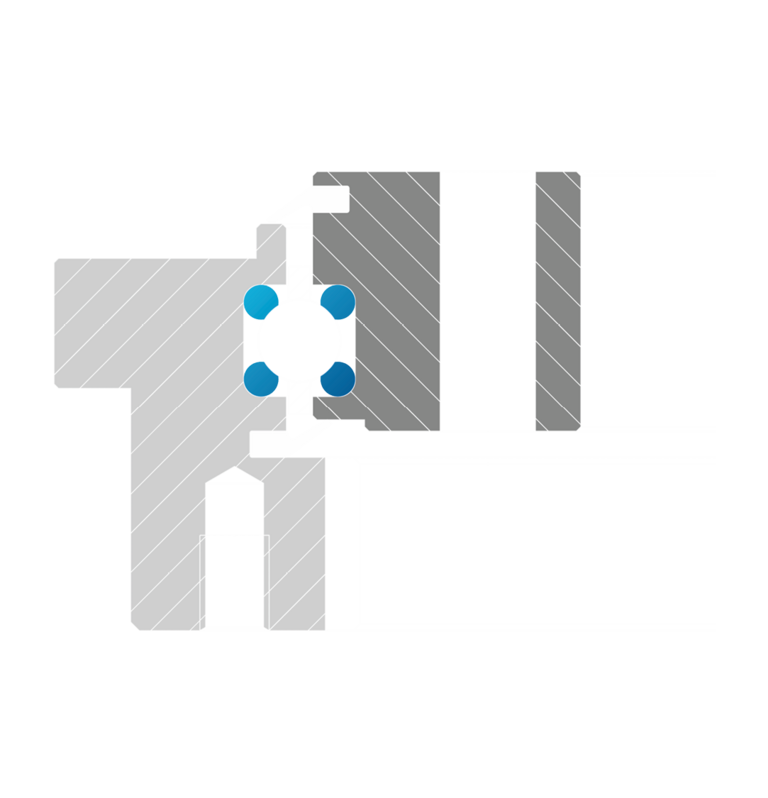

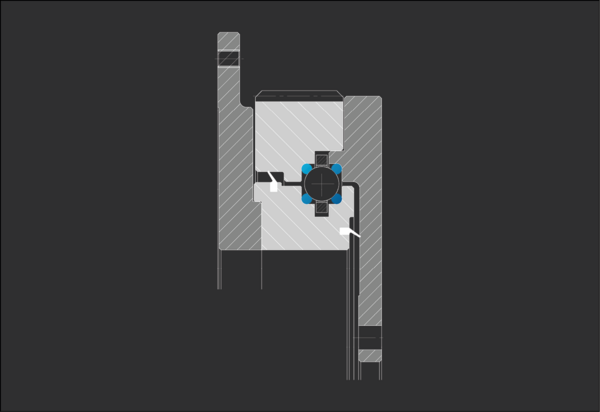

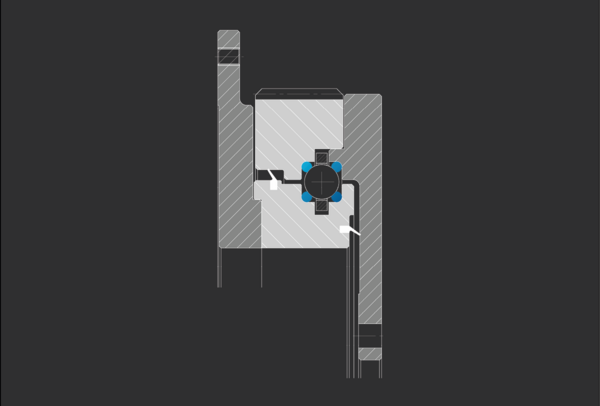

Bouw 10
4-punts kogellager
Er is een absoluut geluidsarm wentellager nodig voor de ventilator van een woonhuis. Het lager moet niet alleen een minimaal loopgeluid garanderen, maar ook de fabricagetoleranties van de spuitgegoten behuizing compenseren. Aangezien de behuizing compact is, is er slechts beperkte installatieruimte beschikbaar. Om het geluid verder te reduceren, is de kogelkooi van het rollager slechts voorzien van elke tweede kogel. De spuitgegoten behuizing is ook geoptimaliseerd om de serieassemblage voor de klant te vergemakkelijken. De lagerzitting wordt nauwkeurig afgesteld met behulp van een draadring.

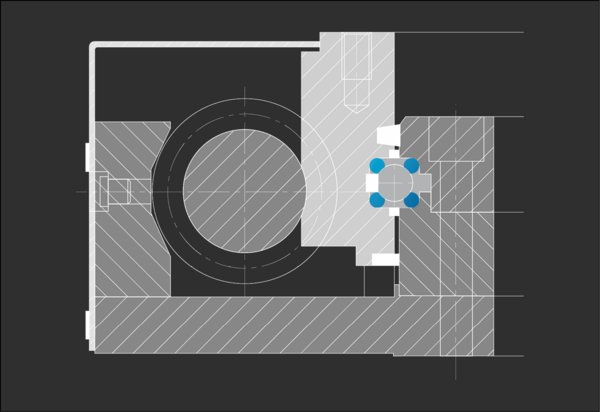

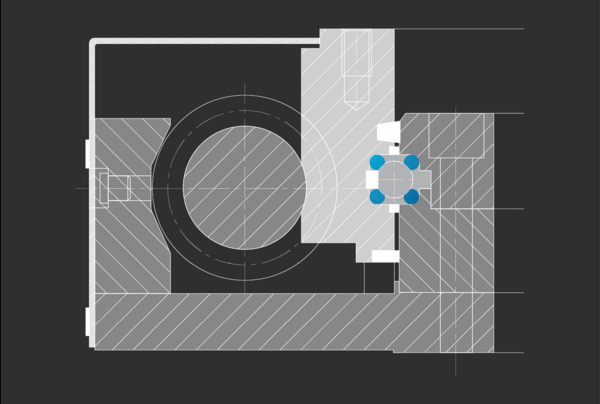

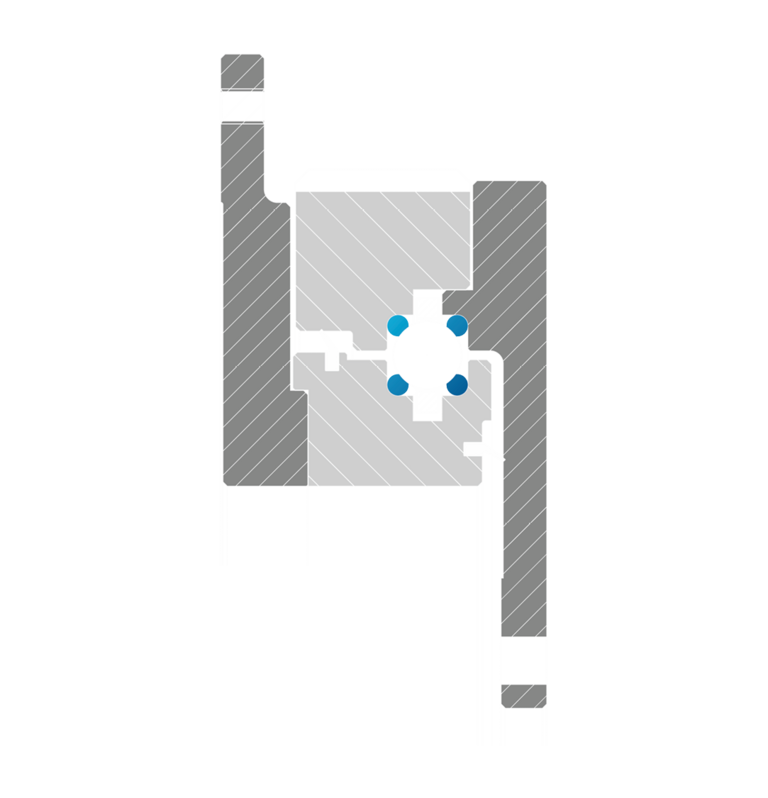

Bouw 11
4-punts kogellager
De wentellagers in de draaitafels moeten zorgen voor een soepele, schokvrije beweging van de draaitafels. Tegelijkertijd zijn een hoge herhaal en positioneernauwkeurigheid vereist in de eindposities, zelfs bij hoge lasten.
De Franke draadlagers zijn geoptimaliseerd voor de verschillende belastingen en zorgen voor de gewenste rustige loop. Dankzij het beproefde vierpunts-systeem nemen ze alle optredende belastingen betrouwbaar op.

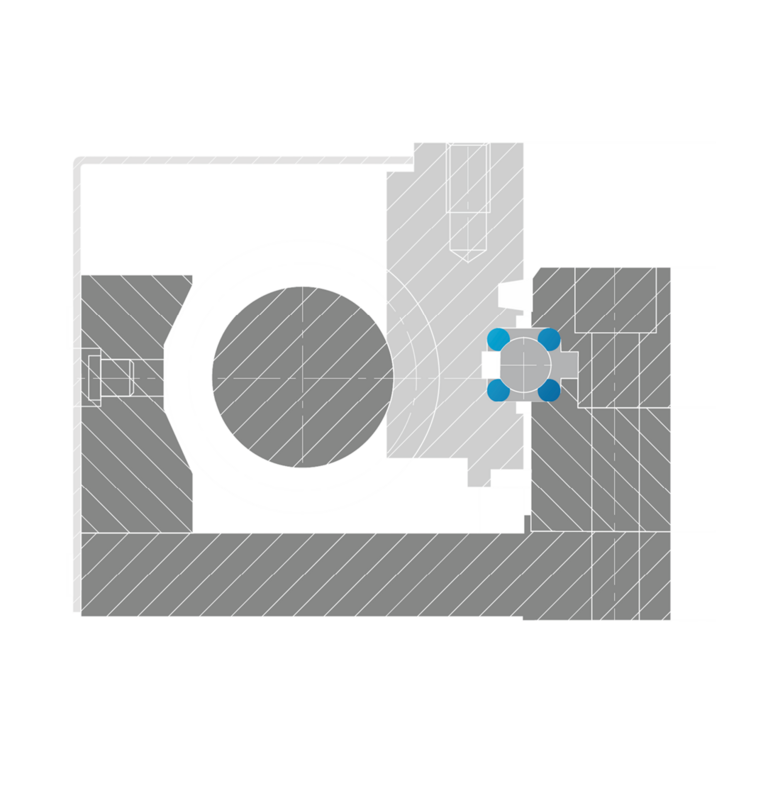

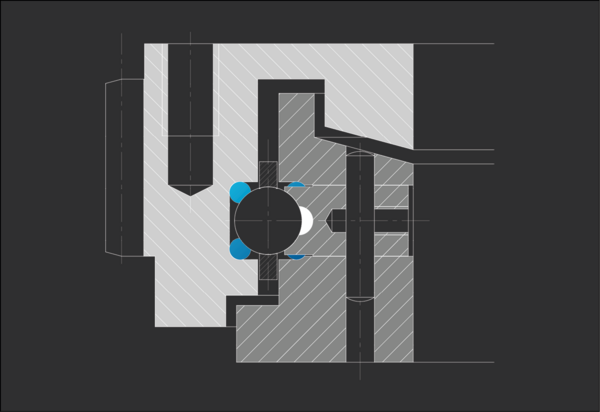

Bouw 12
4-punts kogellager
De wentellagers voor laseroptiek in vliegtuigen moeten maximale precisie en hoge stijfheid bieden. Ze zijn speciaal ontwikkeld voor gebruik in vliegtuigen en moeten ook thermische uitzetting effectief compenseren om betrouwbare prestaties te garanderen. Een op maat gemaakte draaikrans wordt gebruikt als cilinderlager van aluminium en als extra driepuntslagering. De draaikrans bereikt een concentriciteit en axiale uitloopnauwkeurigheid van 0,03 mm. Dankzij het lichtgewicht aluminium ontwerp wordt een aanzienlijke gewichtsbesparing bereikt. De belastbaarheid, stijfheid en nauwkeurigheid worden bepaald door de nauwkeurig vervaardigde loopvlakken. Het driepuntslager heeft een lagerhoek van 45°, terwijl de beweegbare buitenring thermische uitzetting optimaal compenseert.

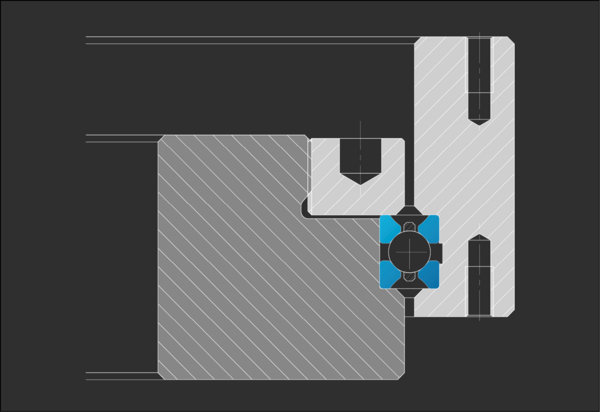

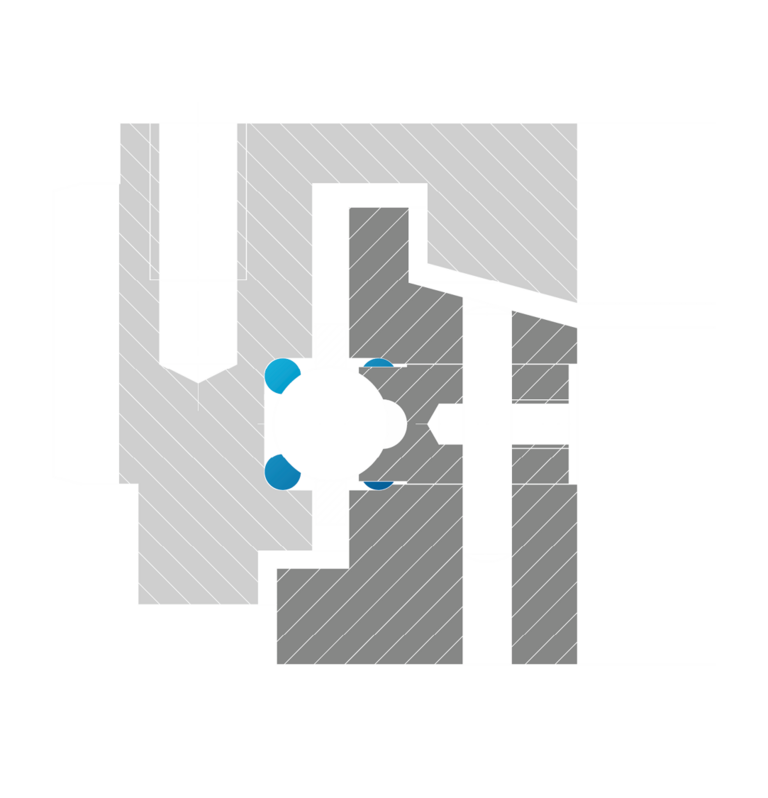

Bouw 13
4-punts kogellager
Een op maat gemaakte draaikrans voor oncologische bestralingstoestellen die voldoet aan alle klinische vereisten. Een hoge stijfheid en een minimaal losbreekmoment en laag koppel zijn essentieel voor een nauwkeurige en betrouwbare werking in een klinische omgeving. Er wordt gebruik gemaakt van een behuizing van hard geanodiseerd aluminium met een vetande buitenring voor de aandrijving. Een speciaal aangepaste rotatieweerstand zorgt voor een soepele werking. Dankzij het dunwandige ontwerp en de lichtgewicht constructie kon de massa 60% onder de specificatie van de klant worden gerealiseerd. Het wentellager overtuigt door zijn uitzonderlijke stijfheid en lage losbreekkoppel.

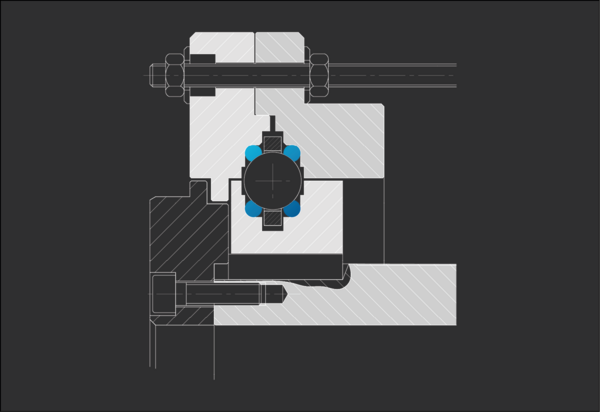

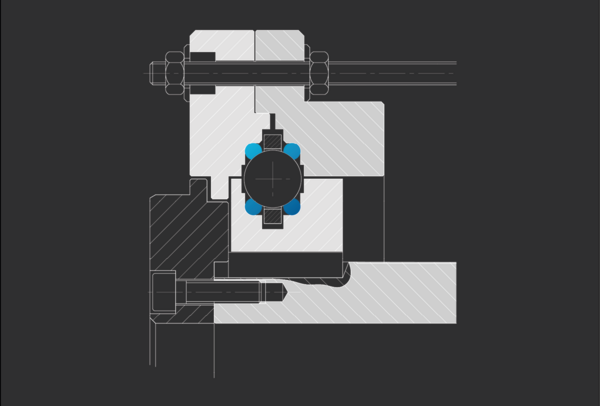

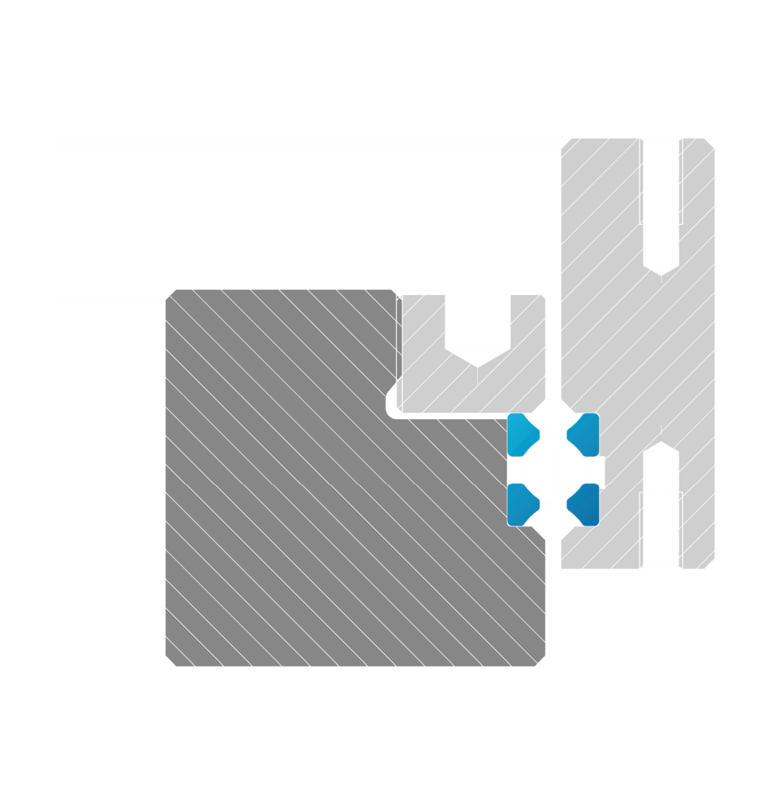

Bouw 14
4-punts kogellager
Het hoofdlager van een bagagescanner moet niet alleen zorgen voor een soepele en gelijkmatige rotatie tot 150 tpm, maar moet ook plaats bieden aan andere componenten zoals sleepringen, röntgendetectoren en aandrijfelementen. Daarnaast zijn lage geluidsniveaus, een grote middenvrijheid en een onderhoudsvrij, duurzaam ontwerp met meer dan 50 miljoen omwentelingen vereist. De oplossing is een speciaal voor de toepassing geproduceerde draaikrans als 4-puntslager van aluminium met op maat gemaakte behuizingsringen. Dankzij het compacte ontwerp en de grote middenvrijheid biedt het lager een optimale integratie in het systeem. Het lichtgewicht aluminium ontwerp zorgt bovendien voor een aanzienlijke gewichtsbesparing.

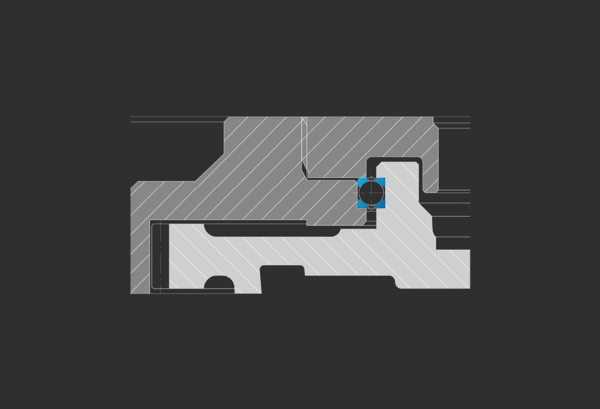

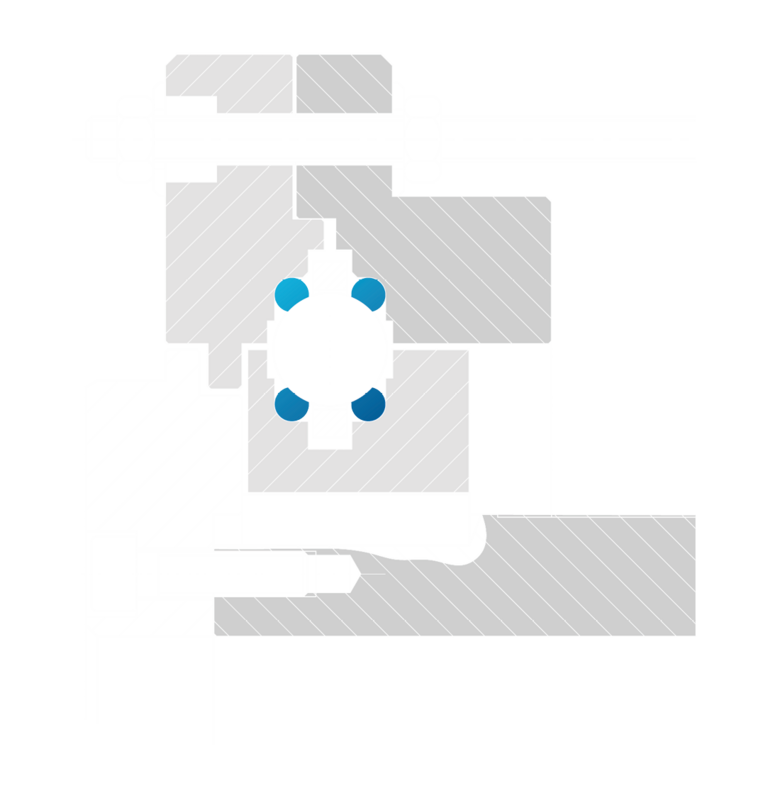

Bouw 15
4-punts kogellager
Het hoofdlager van een rondbreimachine levert een doorslaggevende bijdrage aan de kwaliteit van het breiwerk. Ondanks de hoge mechanische en thermische belasting moet het zowel maximale precisie als een lange levensduur garanderen.
Een speciaal afgestemd, geslepen draadlager van chroom-silicium staal zorgt voor een soepele, geruisloze loop met een minimum aan benodigde ruimte. De axiale en radiale rondloopnauwkeurigheid (< 0,03 mm) en de uitstekende oppervlaktekwaliteit van de loopbanen garanderen een constant hoge kwaliteit van het geproduceerde textiel. Afhankelijk van het machinetype bedraagt de axiale belasting van de machinecilinder ongeveer 4.000 N.

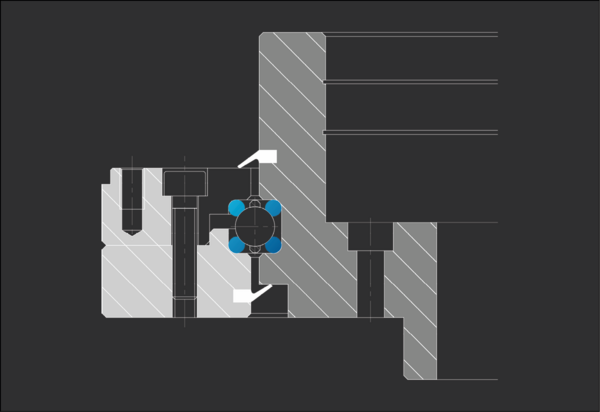

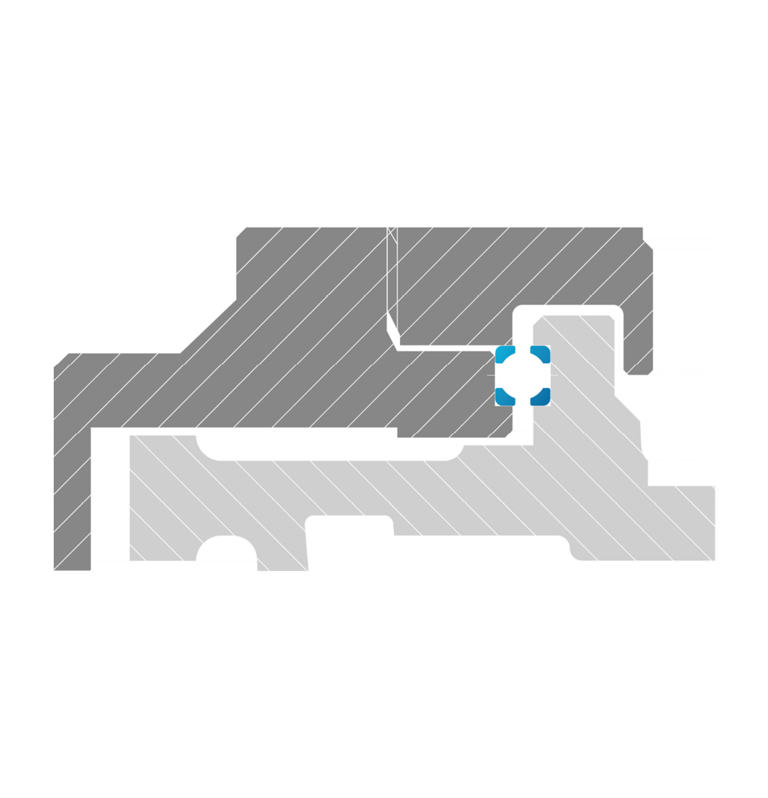

Bouw 16
4-punts kogellager
Het wentellager voor een mobiele satellietantenne mag een maximaal totaalgewicht van 1 kg niet overschrijden en moet tegelijkertijd een soepele werking en een hoge kantelstijfheid garanderen. De oplossing is een op maat gemaakte, kant-en-klare draaikrans van aluminium met externe vertanding. Het compacte ontwerp maakt een grote hartafstand mogelijk met een minimum aan benodigde inbouwruimte. De geïntegreerde tandriemoverbrenging zorgt voor een nauwkeurige en betrouwbare krachtoverbrenging.

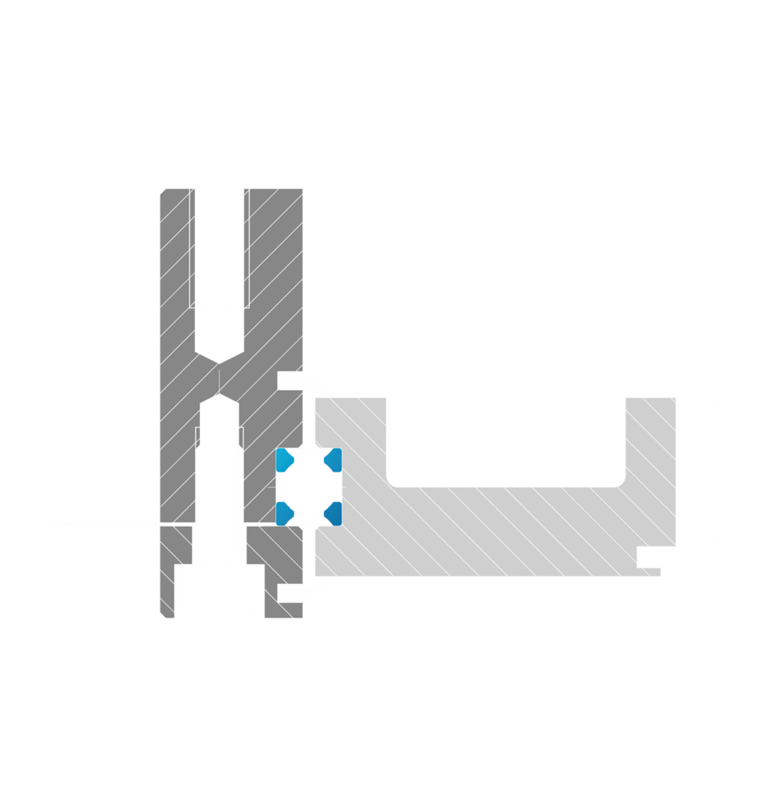

Bouw 17
4-punts kogellager

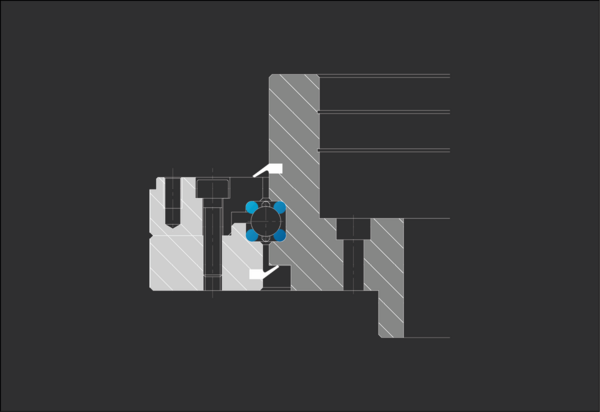

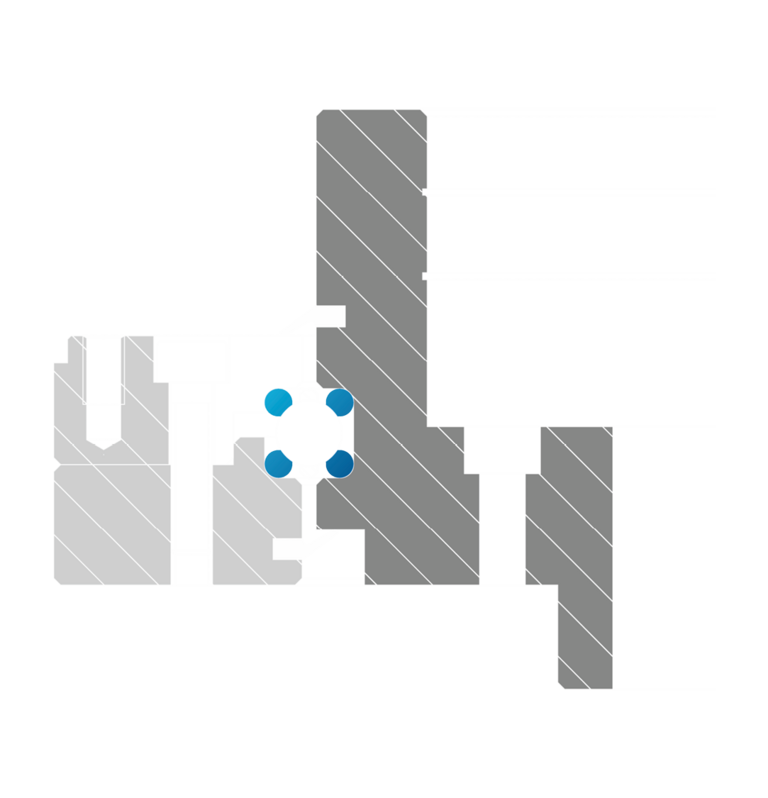

In de gereedschapswisselaar van een bewerkingscentrum wordt een wentellager gebruikt als draaikrans om de verschillende gereedschappen nauwkeurig naar de bewerkingskop te voeren. Een hoge nauwkeurigheid is essentieel voor een veilige en betrouwbare gereedschapswissel.
Dankzij de grote middenvrijheid van Franke draaikransen kan het hele aandrijfsysteem naar binnen verplaatst worden om ruimte te besparen. Een combinatie van labyrint- en lipafdichtingen beschermt de loopbanen betrouwbaar tegen spanen en koelvloeistof. De gereedschapshouders worden direct aan de buitenring bevestigd.
De geselecteerde voorspanning zorgt voor een hoge precisie, een gelijkmatige rotatieweerstand en daardoor een soepele, nauwkeurige en duurzame lagerbeweging.

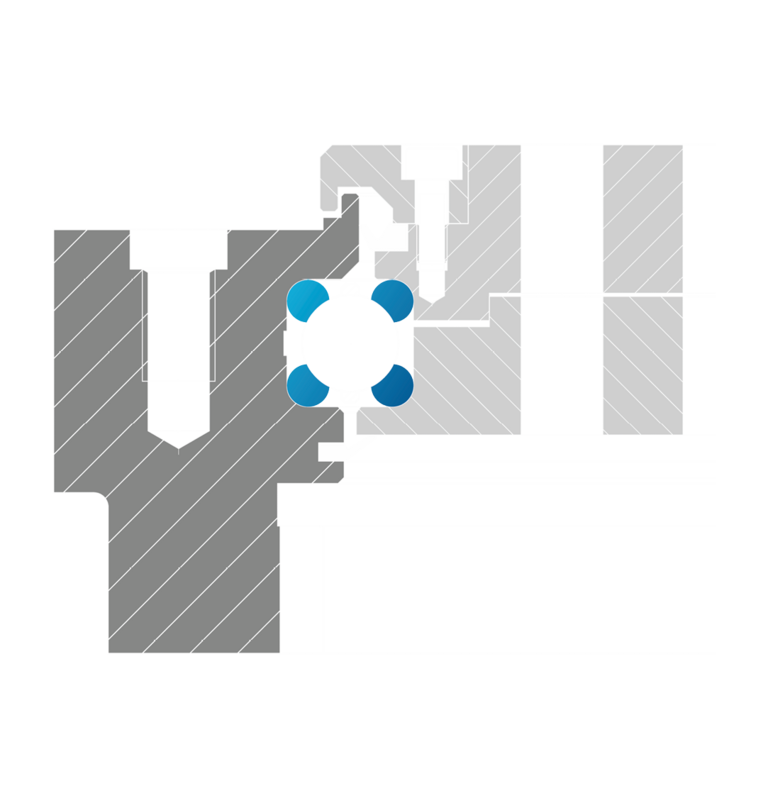

Bouw 18

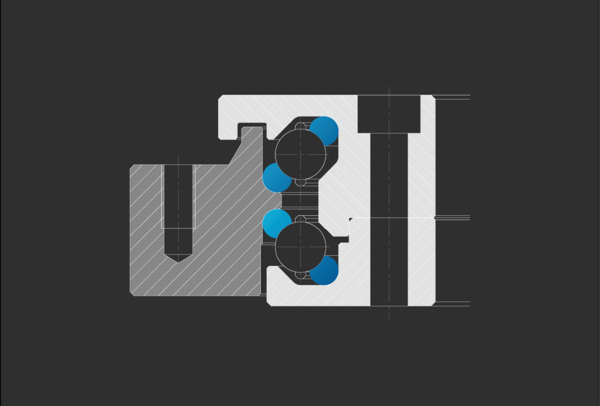

2-rijige hoekcontactkogellager
Als naafloze velg van een Formula Student elektrische racewagen is de aluminium-koolstofvelg bedoeld om aandrijf- en remapparatuur in het midden te herbergen. Het gebruikte wentellager moet een grote middenvrijheid bieden, een minimale inbouwruimte nodig hebben en tegelijkertijd veilig hoge krachten en koppels overbrengen. Franke wentellagers zijn als tweerijige hoekcontactkogellagers direct in de behuizingsdelen van de velg geïntegreerd. Het draadlager neemt de optredende belastingen betrouwbaar op en werkt onafhankelijk van het materiaal van de omringende constructie. Het compacte ontwerp van de draden en wentellichamen minimaliseert de benodigde inbouwruimte. Dankzij de dubbelrijige hoekcontactkogellagering maakt het ontwerp zeer dynamische bewegingen mogelijk en garandeert het maximale prestaties bij een minimaal gewicht.

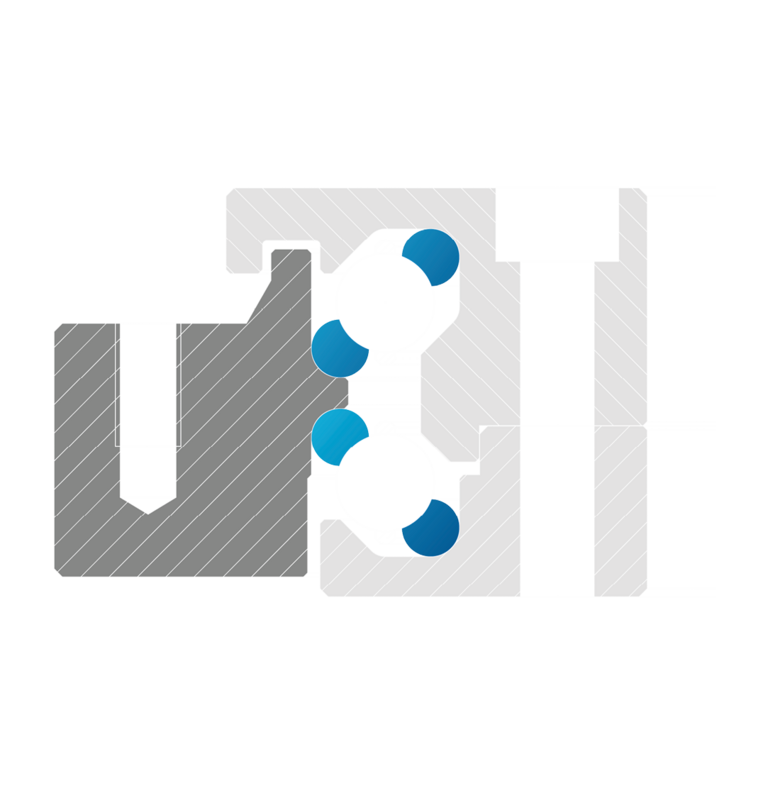

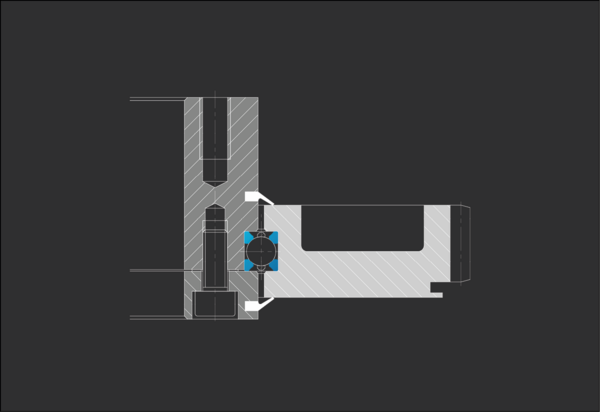

Bouw 19
4-punts kogellager
Een innovatief, lichtgewicht en compact draaischarnier voor het nauwkeurig afstellen en positioneren van microscopen is direct in de vloerstandaard geïntegreerd. Bij de ontwikkeling van deze oplossing is rekening gehouden met de speciale vereisten van de operatiekamer.
Er is gebruik gemaakt van een op maat gemaakte draaikoppeling van aluminium met een chemisch vernikkeld oppervlak. Een spiraalvormige groef aan de binnenkant beperkt de rotatie tot 540°, terwijl verende spanelementen voorkomen dat de microscoop ongecontroleerd draait. Het voorgespannen lager zorgt voor spelingvrije en starre rotatie.

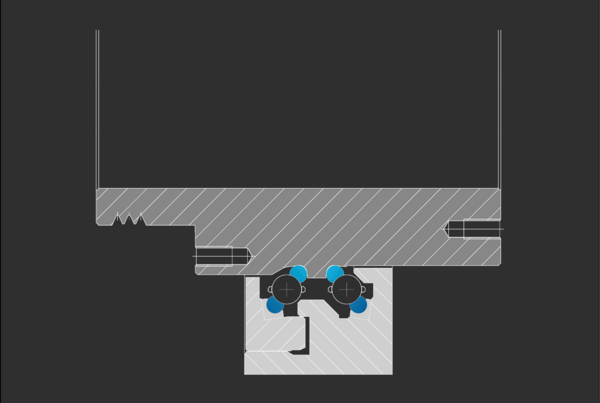

Bouw 20

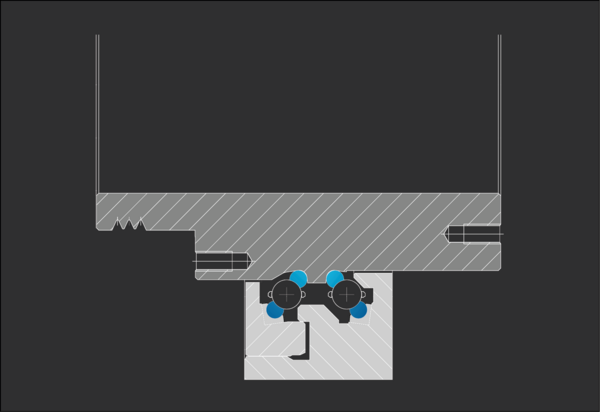

2-rijige hoekcontactkogellager elastomeer
Het hoofdlager van de computertomograaf speelt een doorslaggevende rol bij nauwkeurige beeldvorming. Zelfs bij hoge snelheden moet het stil en trillingsarm lopen en tegelijkertijd een nauwkeurige radiale en axiale uitloop garanderen. De Franke draaikrans overtuigt door een extreem rustige loop bij snelheden tot 300 tpm. Een elastomeer zorgt voor een effectieve geluidsreductie tot 60 dBA. Het lager wordt ook gekenmerkt door een lage rotatieweerstand van minder dan 20 Nm en elektrische isolatie tussen de binnen- en buitenring.
