Schuine rollagers type LVG

604617

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

Franke draaiverbindingen type LVG zijn opgebouwd als dubbelrijÏg hoekcontact rollenlager. Ze hebben het hoogste draagvermogen en overtuigen met een hoge stijfheid, lage draaiweerstand en gering gewicht. Met het geÏntegreerde lagerelement met rollen kunnen lasten vanuit alle richtingen opgenomen worden; de draaiverbinding is ongevoelig voor stoot belasting en trillingen en is 2-zijdig afgedicht. Door een behuizing van aluminium toe te passen zijn LVG draaiverbindingen 60% lichter dan de stalen varianten.

Materiaal Binnen-/buitenring: aluminium, geanodiseerd

Loopringen: gehard en ontlaat chroom-silicium staal

Rollende elementen: chroomstaal

Kooi: polyamide of thermoplastisch polyurethaan

Afdchting: NBR

Bedrijfstemperatuur –20 °C tot +80 °C, kortstondig tot +100 °C

Omtreksnelheid Max. 4 m/s

Smeermiddel Isoflex Topas NCA52

Nasmering Door smeernippel volgens DIN 3405

Looprust
Draagvermogen
Snelheid
Stijfheid
Gewicht
Prijs

Gegevenstabel

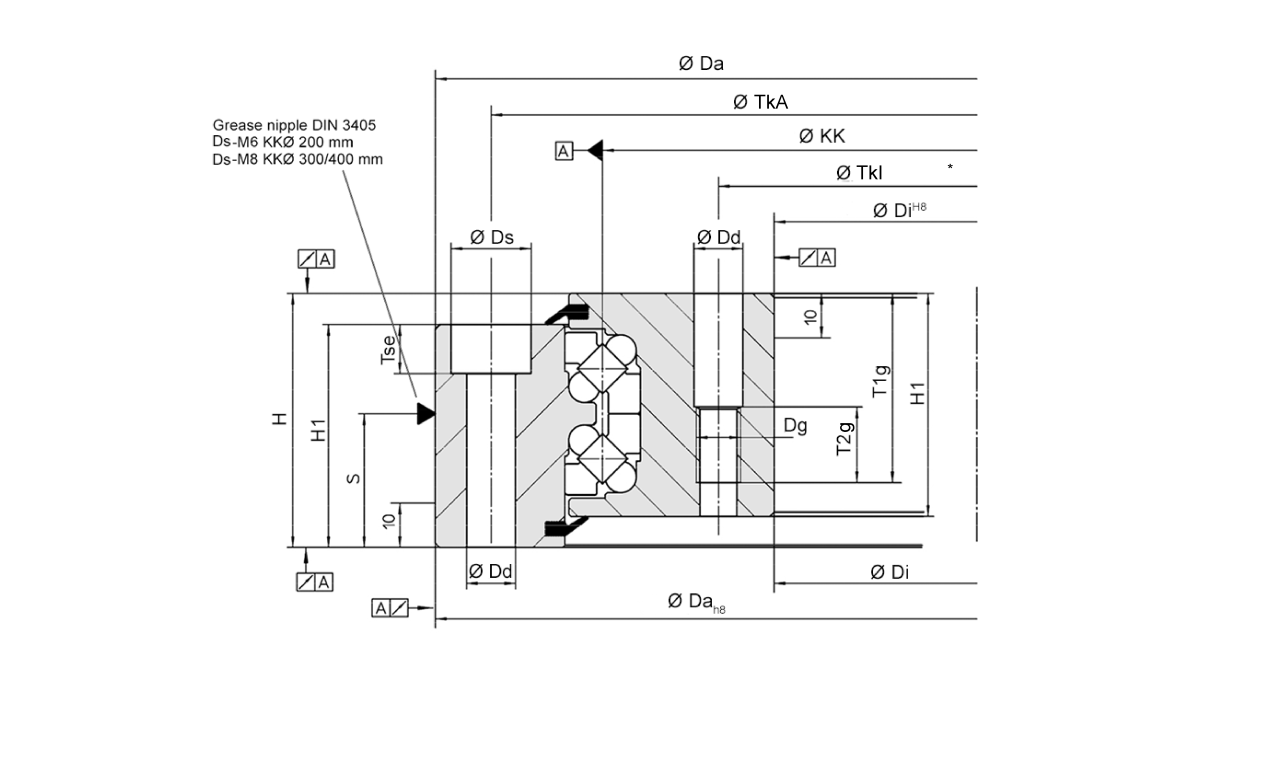

		Afmetingen mm											Bevestiging per ring
Naam	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da	Di	TkA	TkI
LVG-0200	200	15	9	47	40	M8	9	35	262	140	243	159	8
LVG-0300	300	18	11	57	50	M10	11	43	375	223	350	248	14
LVG-0400	400	18	11	57	50	M10	11	43	475	323	450	348	14
