Application example Reiniging van een doseereenheid

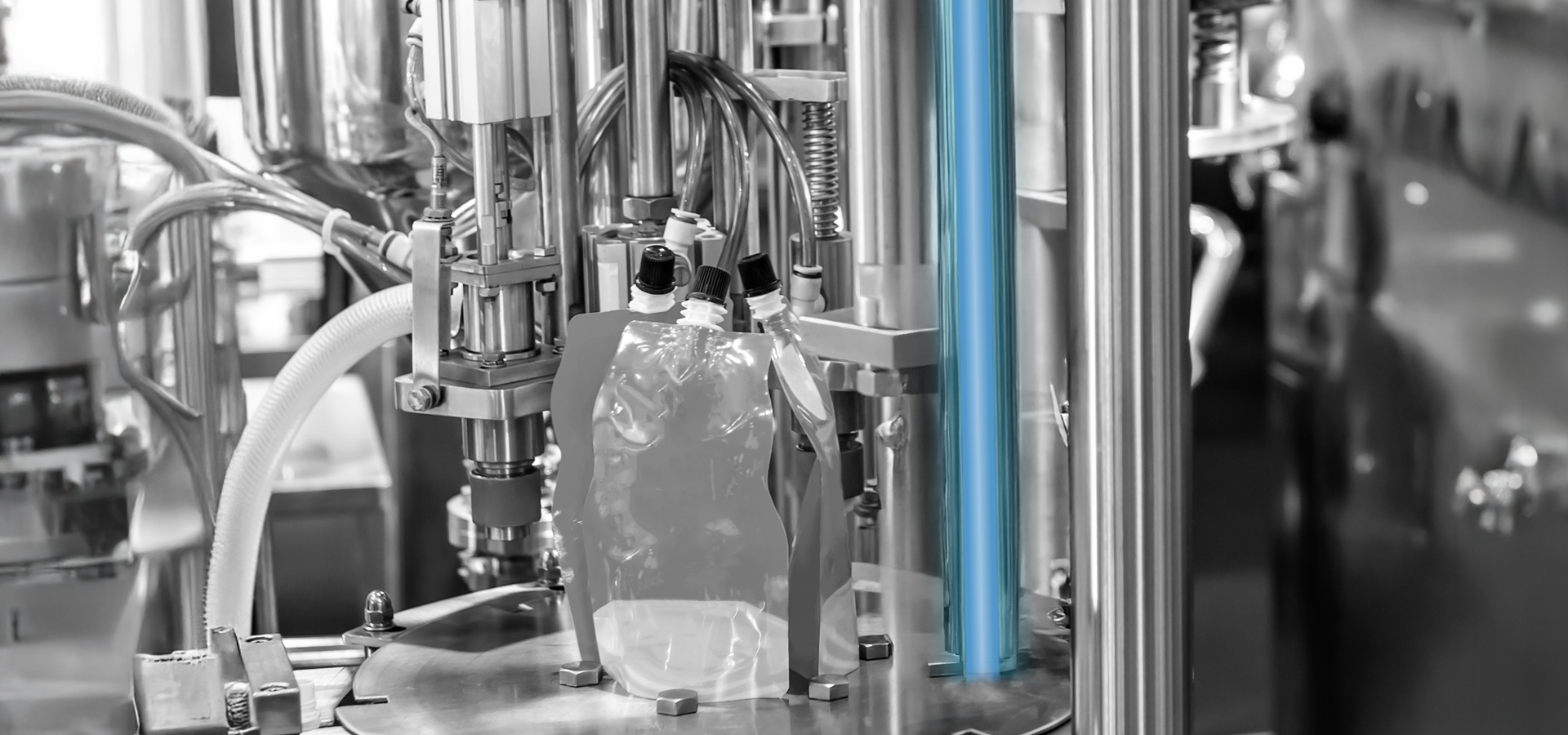

Schroefdoseermachines, die tijdens de productie boven de zakkenmachine zijn geplaatst, moeten 90° worden gedraaid voor reiniging en vervolgens ongeveer 1 m naar beneden worden verplaatst. Het is belangrijk om de kortstondige kantelmomenten die optreden op te vangen. De lineaire beweging die nodig is voor het proces moet soepel en schokvrij verlopen. De beschikbare ruimte is zeer beperkt. In het algemeen moeten de gebruikte componenten voldoen aan de hygiënevereisten in de voedselverwerkende sector.

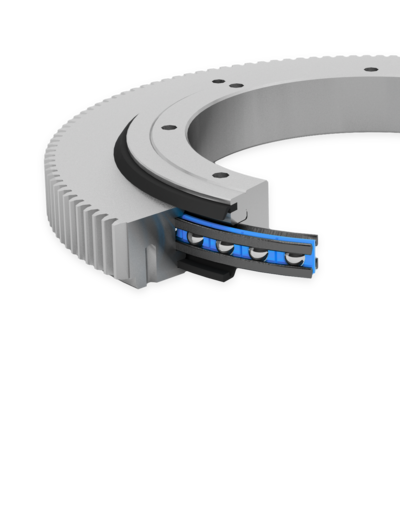

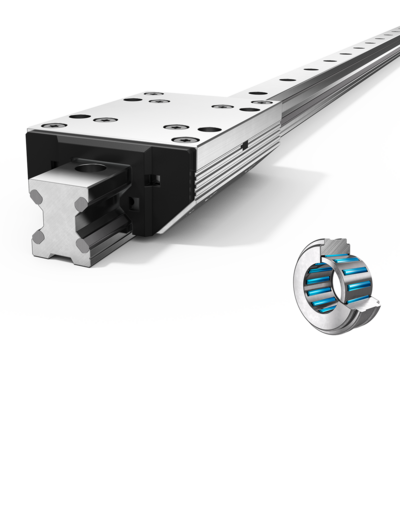

Voor de rotatie wordt een voorgespannen draaikrans van het type LVD-0300 met externe vertanding gebruikt, die wordt aangedreven door een zacht rondsel. De slagbeweging vindt plaats via een Franke lineaire geleider FDA45 waarin de afstrijkers zijn geïmpregneerd met voedselolie.

Betrouwbare en procesveilige zwenkbeweging bij 3 tpm met een lange verwachte levensduur. Door roterende en lineaire componenten te combineren, was het mogelijk om een compacte eenheid te ontwikkelen die optimaal in kleine ruimten kan worden geïntegreerd.
