Draaitafels en Direct Drives

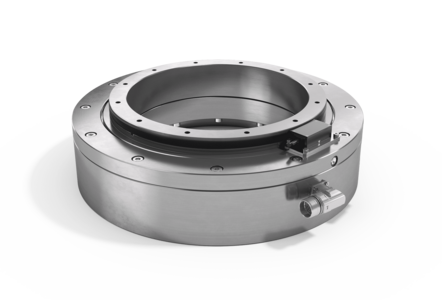

Direktantrieb LTD

617649

Typ

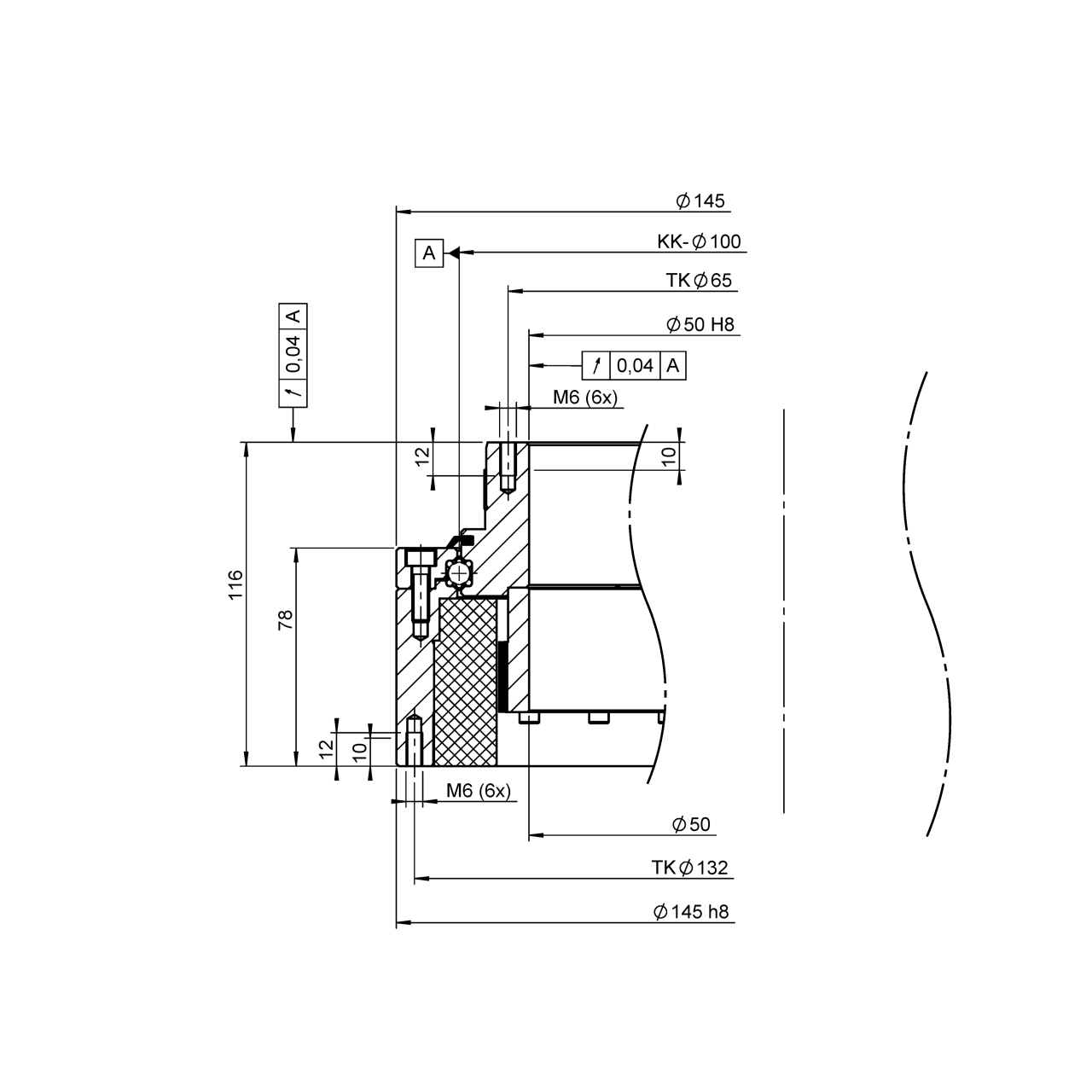

LTD 100

LTD 215

LTD 320

LTD 385

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

Drehverbindungen mit Direktantrieb eignen sich für Anwendungsfälle, bei denen hohe Leistungsfähigkeit und geringer Platzbedarf wichtige Kriterien sind. Die Integration des Antriebs in das Lagergehäuse führt dazu, dass verschleißträchtige Baugruppen zur Übertragung von Antriebsleistung wie Zahnriemen, Ritzel oder Getriebe entfallen können. Dies reduziert den Wartungsaufwand, erhöht den Wirkungsgrad und steigert sowohl den Drehzahlbereich als auch die Positioniergenauigkeit.

Materiaal

C45N (optional Aluminium)

Gegevenstabel

Tabel 1
Naam	ΚΚØ mm	Draagvermogen kN				Koppel Nm		Vermogen A		Gewicht kg
		C_0a	C_0r	C_a	C_r	M_Nenn	M_Peak	I_Nenn	I_Peak
LTD-0100	100	46	22	17	14	4,5	16	1,8	7	8
LTD-0215	215	128	60	26	22	26,4	105	3,1	12,8	24
LTD-0320	320	382	38,5	45	39	77	329	4,3	21,6	44
LTD-0385	385	458	216	48	41	118	522	4,3	21,7	52

Nominale gegevens
Product	M_NennLk	I_NennLk	n_NennLk	P_NennLk	PV_NennLk	PG_NennLk	M_HaltLk	I_HaltLk
	Nm	A_eff	U/min	W	W	W	Nm	A_eff
LTD-0100	4,5	1,8	?	1005	54	96	3,2	0
LTD-0215	26,4	3,1	?	1770	131	179	18,7	0
LTD-0320	77	4,3	?	2409	230	295	54	0
LTD-0385	118	4,3	?	2386	309	357	83	0

Gegevens bij piekbelasting
Product	M_Peak	I_Peak	n_Peak	P_Peak	PV_Peak	PG_Peak
	Nm	A_eff	U/min	W	W	W
LTD-0100	16	7	1130	1897	863	877
LTD-0215	105	12,8	320	3526	2236	2253
LTD-0320	329	21,6	126	4343	5886	5904
LTD-0385	522	21,7	74	4049	7876	7889

Prestatieoverzicht
Product	k_t	k_e	k_e	k_m	n_Leer	f_max	U_zk	R_Ph20
	Nm/A_eff	V_eff/(rad/s)	V_eff/(U/min)	Nm/vW	U/min	Hz	VDC	Ω
LTD-0100	0,459	1,577	0,165	0,459	2390	398	560	4,419
LTD-0215	1,973	5,2	0,545	1,973	727	254	560	3,457
LTD-0320	4,483	11,094	1,162	4,483	340	159	560	3,206
LTD-0385	6,25	16,694	1,748	6,25	226	124	560	4,235

Meetsysteem
Product	Meetprincipe	Kabellengte	Deelperiode	Aantal lijnen	Stroomvoorziening	Electrische aansluting
LTD-0100	induktiv	3	1000	256	3,6V bis 14V DC	Kupplung M12
LTD-0215	induktiv	3	1000	660	3,6V bis 14V DC	Kupplung M12
LTD-0320	induktiv	3	1000	900	3,6V bis 14V DC	Kupplung M12
LTD-0385	induktiv	3	1000	1200	3,6V bis 14V DC	Kupplung M12

617649 617649 617625 617562 617580

Mijn contactpersonen voor dit product

Uw lokale contactpersoon

Gileon B.V.

Zandeweg 5 D
5107 NM Dongen, Netherlands Tel.: +31 85-201 7814 Info@gileon.nl

V-Card

Interne verkoop

Sandra Zeller

Tel.: +49 7361 920-181 s.zeller@franke-gmbh.de

V-Card

Technisch advies

Philipp Engert

Tel.: +49 7361 920-125 p.engert@franke-gmbh.de

V-Card

Super compact and super individual: Franke direct drive with torque motor LTD

Basic-Data

Housing steel or aluminium
KKØ: 100 - 1800 mm
Incremental measuring systems
Absolute measuring systems

The advantages

Compact design
Large centre clearance
Free choice of components
Four standard sizes from stock
Customised solutions

Function & benefits:

Compact

Dynamic

Energy efficient

Compact design, large centre clearance

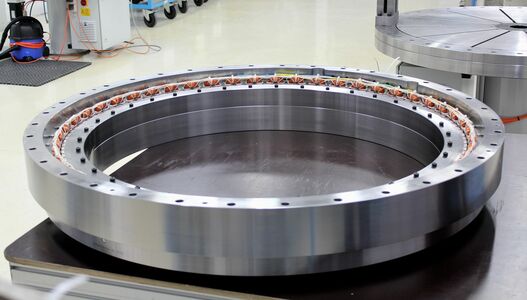

Franke bearing assemblies with integrated direct drive (torque motor) are characterized by high dynamics, maximum energy efficiency and a compact installation space combined with center-free design.
