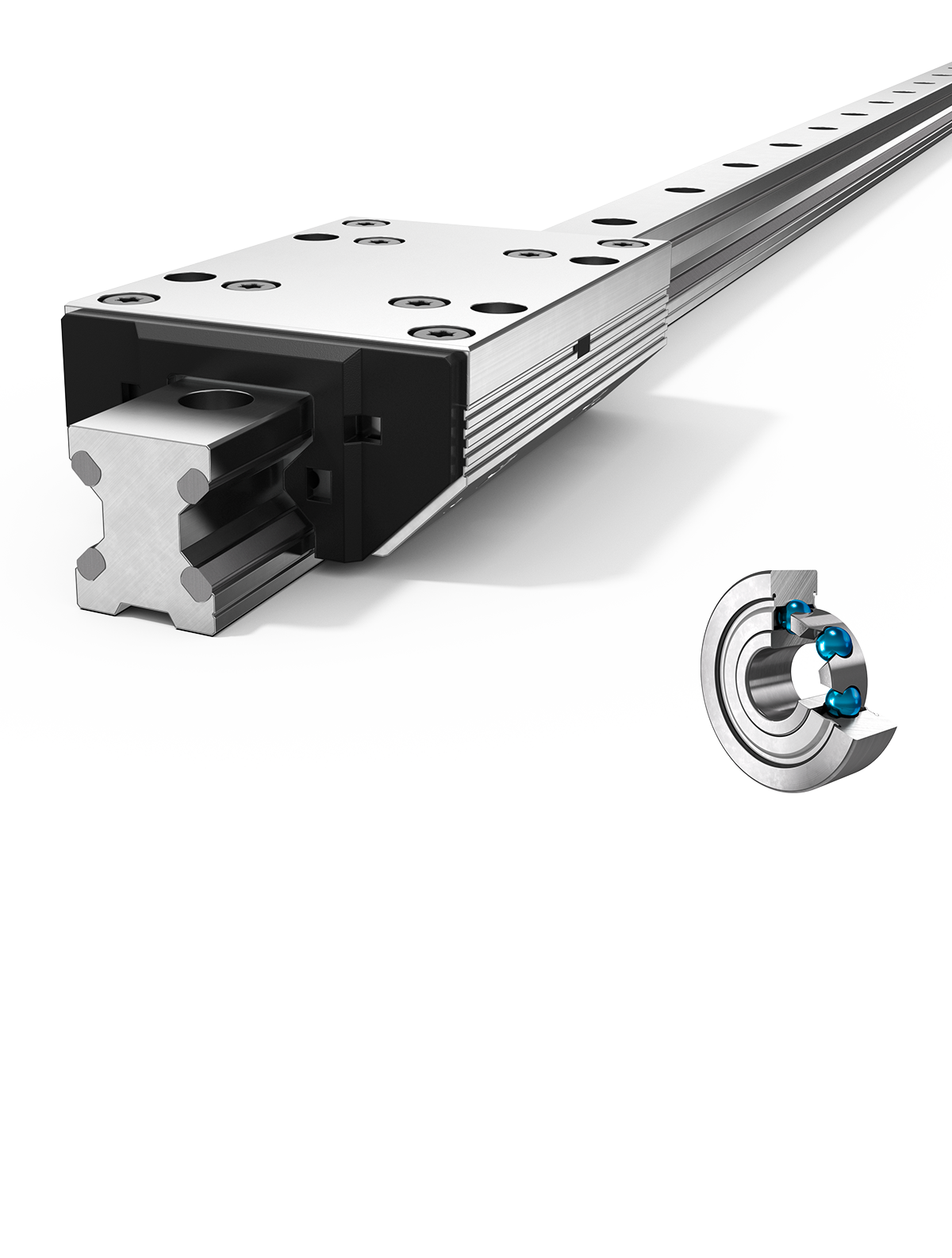

Lineaire geleider type FDB-K

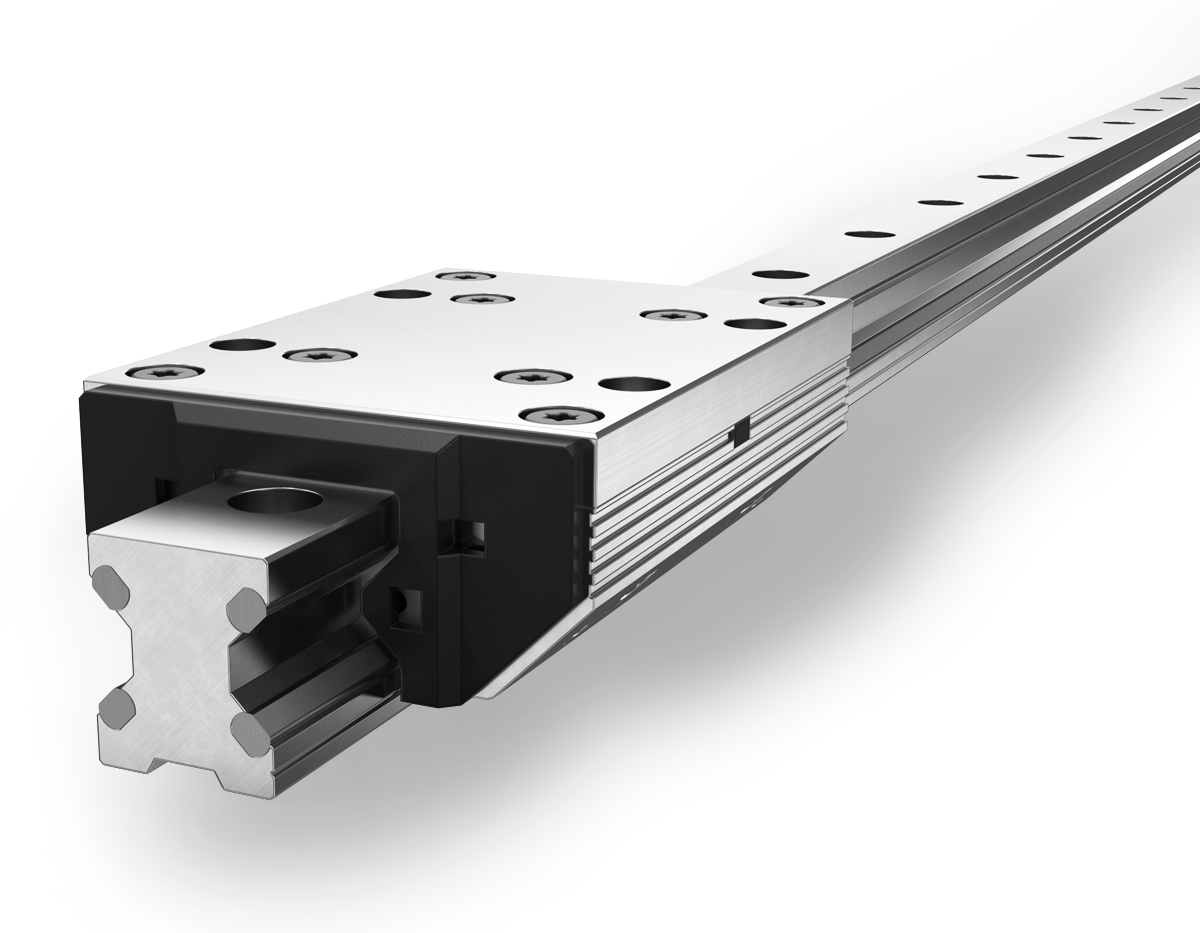

Dubbele rail en cassette
Lage kosten
Aluminium rolgeleidingen van het type FDB, uitgerust met kogellagers, maken indruk met hun bijzonder aantrekkelijke prijs-prestatieverhouding.
Description
Lineaire geleidingen van het type FDB zijn geschikt voor lineaire bewegingen in bijna alle industriële sectoren en zijn vooral voordelig voor prijsgevoelige toepassingen met lagere belastingsvereisten. De railelementen zijn verkrijgbaar in lengtes van 200 mm tot 4000 mm en kunnen desgewenst worden gecombineerd tot een eindloos spoor.
Characteristics
| Rollers | Kogellager |
| Raceway | Verenstaal, standaard |
Properties - Evaluation
| Resilience | |
| Dynamics | |
| Corrosion resistant | |
| Non magnetic | |
| Lubricant free | |
| Price |
Technical data
Stroke length
Uit één stuk van 200 mm tot 4000 mm, kan op verzoek worden gekoppeld
Material
Cassetteplaat, rolschoenen,
Railhuis: Aluminium, geanodiseerd
Looprails: Veerstaal
Rollen: Rollager staal
Operating temperature
-20 °C tot +80 °C
Maximum speed
10 m/s
Maximum acceleration
40 m/s2
Mounting position
Elke
Lubricant
Levenslang gesmeerd, onderhoudsvrij
Technical advice
Data tables
Compare data and calculate load cases

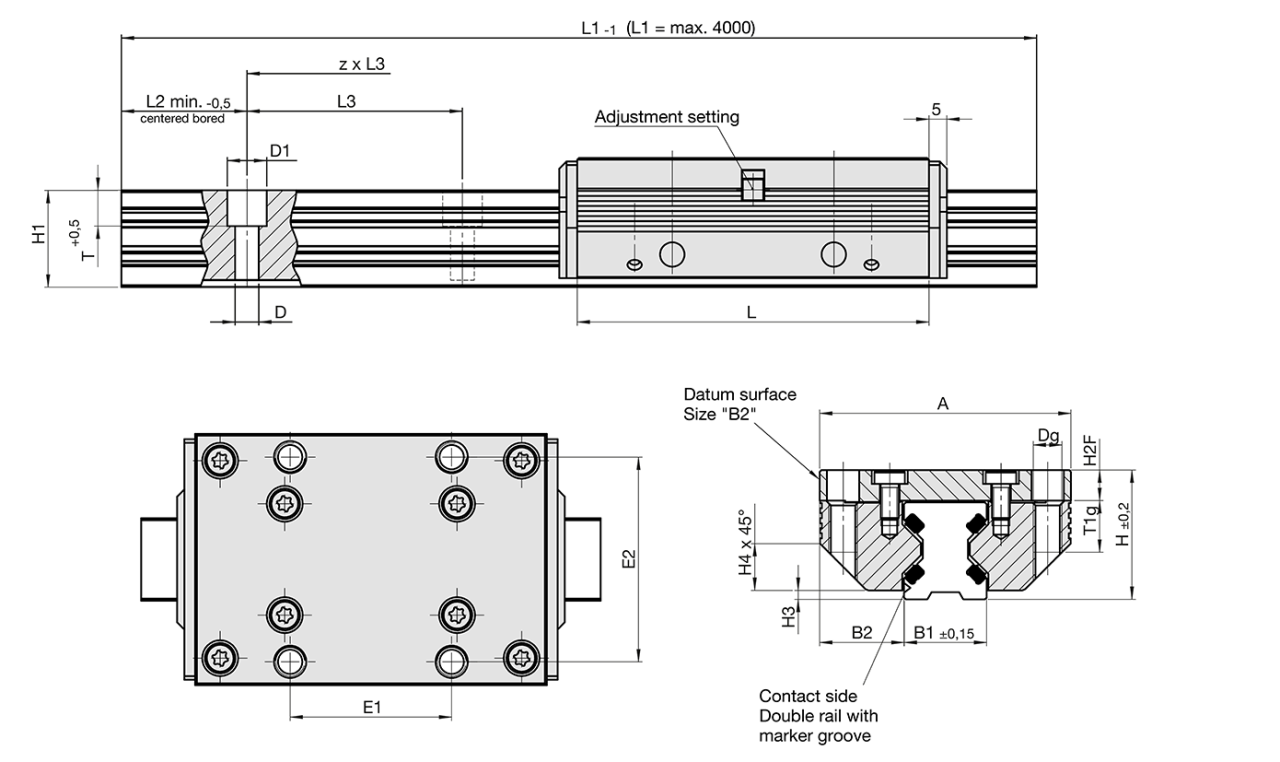

| FDB-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Dimensions mm |
||||||||
| A | L | H | B1 | B2 | D | D1 | Dg | E1 | |
| 12 | 37 | 64 | 19 | 12,00 | 12,50 | 3,4 | 6 | M 4 | 25 |
| 15 | 47 | 78 | 24 | 15,50 | 15,75 | 4,5 | 8 | M 5 | 30 |
| 20 | 63 | 92 | 30 | 21,00 | 21,00 | 5,5 | 10 | M 6 | 40 |
| 25 | 70 | 98 | 36 | 23,00 | 23,50 | 6,6 | 11 | M 8 | 45 |
| 35 | 100 | 135 | 48 | 32,00 | 34,00 | 9,0 | 15 | M10 | 62 |
| 45 | 120 | 165 | 60 | 45,00 | 37,50 | 11,0 | 18 | M12 | 80 |
| FDB-K | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size |
Dimensions mm |
||||||||
| E2 | H1 | H2F | H3 | H4 | L2 | L3 | T | T1g | |
| 12 | 30 | 14,7 | 4,0 | 1,4 | 5,5 | 10 | 40 | 5,5 | 8 |
| 15 | 38 | 18,7 | 5,0 | 2,0 | 8,0 | 10 | 60 | 6,0 | 10 |
| 20 | 53 | 22,6 | 7,0 | 2,0 | 11,0 | 10 | 60 | 8,0 | 12 |
| 25 | 57 | 27,0 | 8,5 | 2,5 | 13,0 | 10 | 60 | 10,0 | 16 |
| 35 | 82 | 37,0 | 10,5 | 3,5 | 20,0 | 12 | 80 | 11,5 | 20 |
| 45 | 100 | 46,0 | 13,5 | 4,0 | 22,0 | 16 | 105 | 14,5 | 24 |
| Basic load ratings, weight, length | MyFranke | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Size | Load ratings N |
Moment capacities cassette Nm |
Weight kg |
CAD-Download Calculate loads |
|||||
| C | C0 | M0cx | Mcx | M0cy/M0cz | Mcy/Mcz | Cassette | Rail/m | ||
| 12 | 620 | 170 | 1,6 | 5,7 | 2,4 | 8,9 | 0,09 | 0,40 |
Register now to get |
| 15 | 700 | 230 | 2,5 | 7,5 | 4,0 | 12,0 | 0,17 | 0,80 | |
| 20 | 940 | 300 | 4,0 | 13,0 | 6,0 | 19,0 | 0,35 | 1,30 | |
| 25 | 1500 | 700 | 11,0 | 23,0 | 15,0 | 32,0 | 0,50 | 1,60 | |
| 35 | 3100 | 1400 | 32,0 | 72,0 | 42,0 | 95,0 | 1,40 | 2,60 | |
| 45 | 6300 | 2700 | 86,0 | 200,0 | 103,0 | 238,0 | 2,50 | 4,50 | |
| Type and size |
| Dyn. load rate C Stat. load rate C0 rad. Moment load rating M0CX MCX M0CX/M0CZ M0CY/M0CZ Cassette weight Weight of rail per m |
