Rolager type LVW

618020

Bearing diameter KK

Speciale maten op aanvraag

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

Franke draaiverbindingen van het type LVW zijn geschikt voor gemiddelde draaisnelheden en nauwkeurigheden. Ze overtuigen door een soepele loop, zelfs bij hoge momentbelasting, een hoge stijfheid en een laag gewicht dankzij de aluminium constructie.

De kruislings gerangschikte rollen nemen hoge belastingen vanuit alle richtingen op. Draaiverbindingen van het type LVW zijn ongevoelig voor schokken en trillingen. Anders dan een lagerelement wordt de LVW geleverd als een volledig voorgemonteerde eenheid: binnen- en buitenring van geanodiseerd aluminium met kant-en-klare bevestigingsboringen. Hierdoor kan hij direct tussen twee componenten worden vastgeschroefd, zonder dat een eigen aansluitconstructie nodig is.

Materiaal

Binnen-/buitenring: aluminium, geanodiseerd
Kogelbanen: gehard en getemperd chroom-siliciumstaal
Rolelementen: gehard lagerstaal
Kooi: polyamide of thermoplastisch polyurethaan
Afdichting: NBR

Bedrijfstemperatuur

–30 °C tot +80 °C, kortstondig tot +100 °C

Omtreksnelheid

Max. 2 m/s

Smeermiddel

Shell Gadus S3 V220 C2

Nasmering

Via smeernippels volgens DIN 3405

Looprust
Nauwkeurigheid
Snelheid
Stijfheid
Montage
Prijs

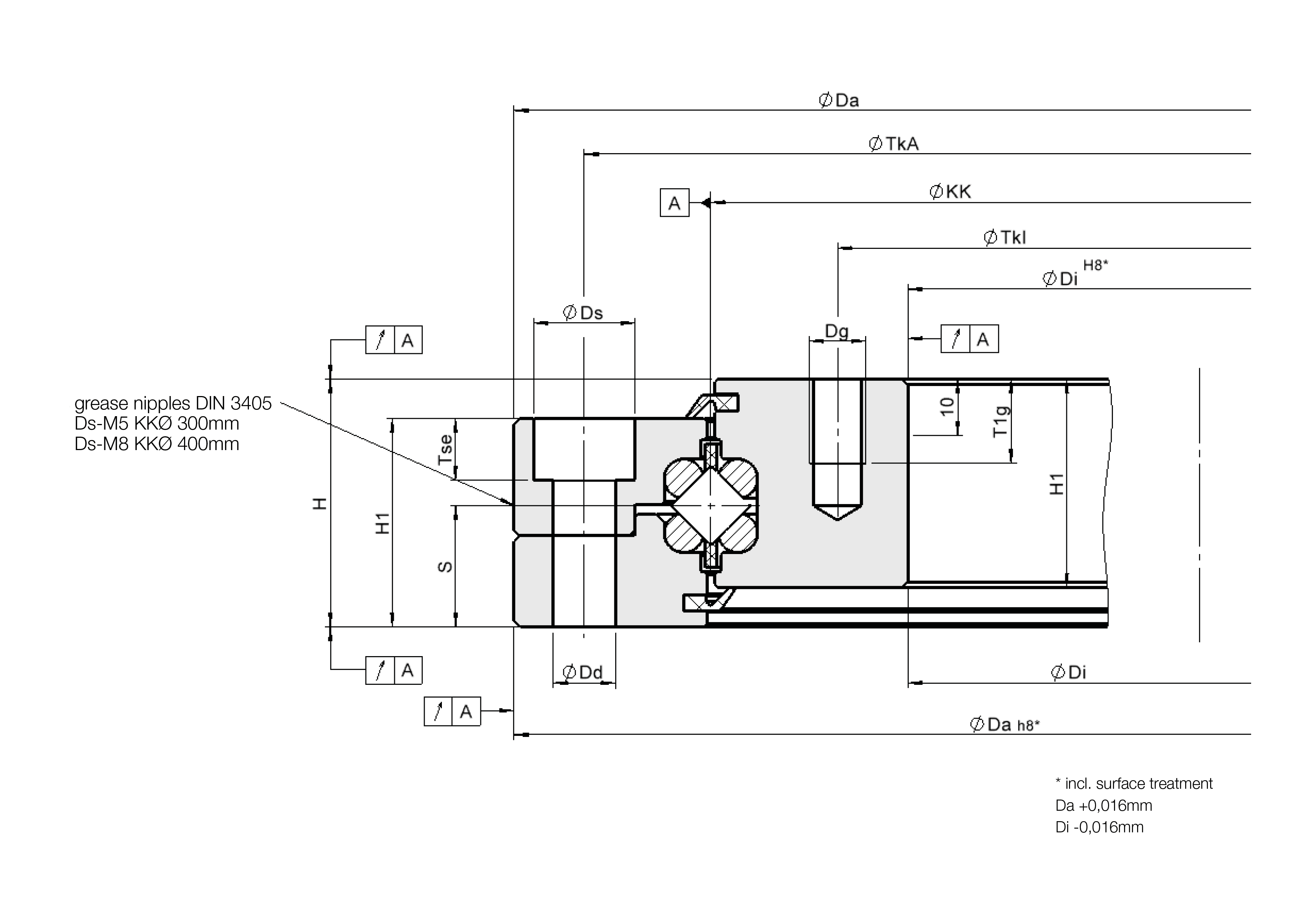

Gegevenstabel

		Afmetingen mm											Bevestiging per ring
Naam	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da_h8	Di^H8	TkA	TkI
LVW-0200	200	11	6.6	34	27	M6	6.8	10	250	150	235	165	8
LVW-0300	300	15	9	38	31	M8	9	15	360	240	340	260	12
LVW-0400	400	18	11	44	37	M10	11	15	470	330	445	355	14
LVW-0500	500	20	14	49	42	M12	13	20	580	420	550	450	14

		Draagvermogen kN				Statisch moment kNm
Naam	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LVW-0200	200	109	44	41	21	4,4	2,38
LVW-0300	300	164	66	47	25	9,8	4,80
LVW-0400	400	354	141	91	48	28,3	9,40
LVW-0500	500	444	177	99	52	44,4	14,90
