Linearführung
Amagnetisch Typ FDD
Profilschiene mit Laufwagen

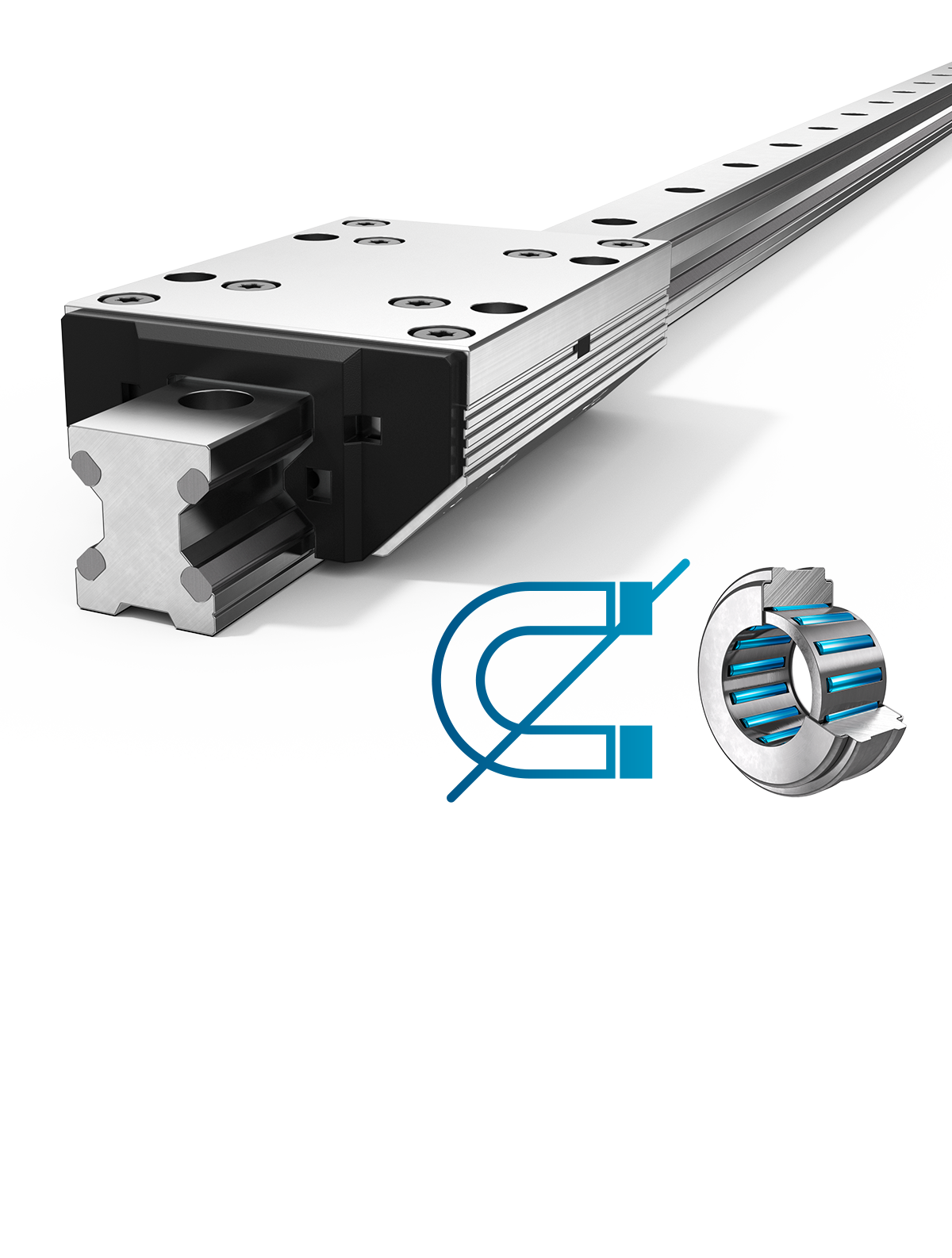

Aluminium-Rollenführungen vom Typ FDD besitzen amagnetische Komponenten und eignen sich für den störungsfreien Betrieb in Magnetfeldern.

Description

Linearführungen Typ FDD sind für lineare Bewegungsanwendungen in besonderen Umgebungen geeignet. Ihre amagnetischen Laufbahnen beeinflussen Magnetfelder nicht und qualifizieren sie als optimale Bauteile für Einsatzbereiche wie der Medizintechnik oder Elektronikproduktion. Die Profilschienen sind in Längen von 200 mm bis 4000 mm erhältlich und endlos koppelbar.

Characteristics

Rollers	Nadellager
Raceway	amagnetischer Stahl

Properties - Evaluation

Resilience
Dynamics
Corrosion resistant
Non magnetic
Lubricant free
Price

Technical data

Stroke length

Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar

Material

Kassettenplatte, Rollenschuhe,
Schienenkörper: Aluminium, eloxiert
Laufbahnen: amagnetischer Stahl
Laufrollen: amagnetischer Wälzlagerstahl

Operating temperature

−20 °C bis +80 °C

Maximum speed

1 m/s

Maximum acceleration

40 m/s²

Mounting position

Beliebig

Lubricant

Lebensdauergeschmiert, wartungsfrei

Technical advice

Data tables

Compare data and calculate load cases

FDD-K
Size	Dimensions mm
	A	L	H	B1	B2	D	D1	Dg	E1
25	70	98	36	23,00	23,50	6,6	11	M 8	45

FDD-K
Size	Dimensions mm
	E2	H1	H2F	H3	H4	L2	L3	T	T1g
25	57	27,0	8,5	2,5	13,0	10	60	10,0	16

Basic load ratings, weight, length									MyFranke
Size	Load ratings N		Moment capacities cassette Nm				Weight kg		CAD-Download Calculate loads
	C	C₀	M_0cx	M_cx	M_0cy/M_0cz	M_cy/M_cz	Cassette	Rail/m	CAD-Download Calculate loads
25	1200	1600	25,0	18,0	35,0	25,0	0,50	1,60	Register now to get access to MyFranke. Register
