Application example Draadlagers voor de hoogste belastbaarheid
Heavy Duty: kruisrollagers voor de zwaarste lasten
Kruisrollagers met geharde loopringen voor extreme omstandigheden: opname van de hoogste momentbelasting, schoklasten, en trillingen waar standaard draadlagers niet voldoen. Voor de productie van de geharde loopringen zijn nieuwe technologieën ontwikkeld. Samen met de toepassingsgerichte constructie wordt een lager ontwikkeld voor de zwaarste applicaties. Voorbeelden hiervan zijn: lagers op voertuigen, radarsystemen onder windbelasting of medische instrumenten of lampen hangend aan plafonds.
Speciale loopringen voor de hoogste belastbaarheid
Loopringen met een doorsnede van 10 mm of meer worden op een speciale manier geproduceerd voor lagerdiameters tot 300 mm. Samen met looprollen welke kruislings worden geplaatst wordt de hoogste belastbaarheid gerealiseerd. De voordelen zijn:
- hoogste stijheid en moment belastbaarheid
- hoogste draagvermogen en robuustheid
- soeple draaibaar onder lastige installatie en belastingen
- compacte inbouw
60% zwaarder belastbaar – 50% lichter draaibaar
Kruisrollager in een vrij draaibare medische verlichtingsarm:
- integratie in een lichte aluminium constructie
- instelbare draaiweerstand
- uitstekende loopgedrag, met de hand te bewegen
- spelingsvrij
- geluidsarm
- onderhoudsvrij
Geharde en getemperde draad
Door een speciaal productieproces brengt Franke de technologie van draadlagers naar een nieuwe dimensie. 10mm dikke, geharde draden worden gevormd tot precieze loopringen. Sinds kort is dit ook mogelijk voor lagerdiameters kleiner dan 300 mm.

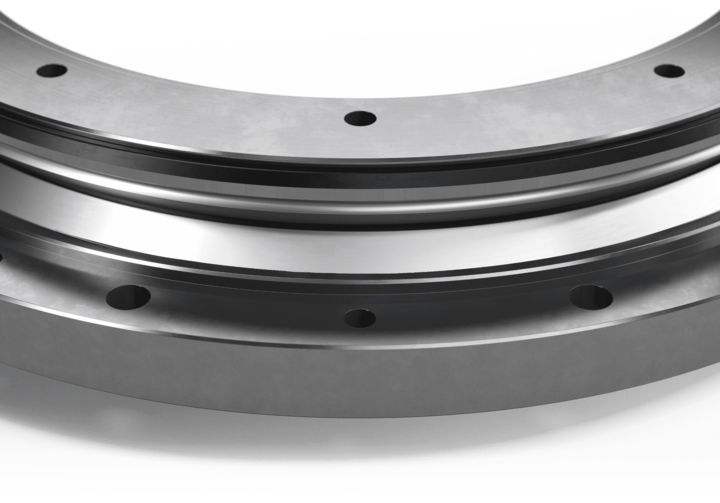

Perfecte loopbanen
Het rolproces om loopringen met een grote doorsnede te produceren is een uitdaging. Om de exacte diameter te produceren wordt de rolmachine uitgerust met speciaal rolgereedschap. Na het rollen worden de ringen gehard. Voor de rollen wordt de gehele breedte van de loopvlak benut om een maximale belastbaarheid te realiseren.

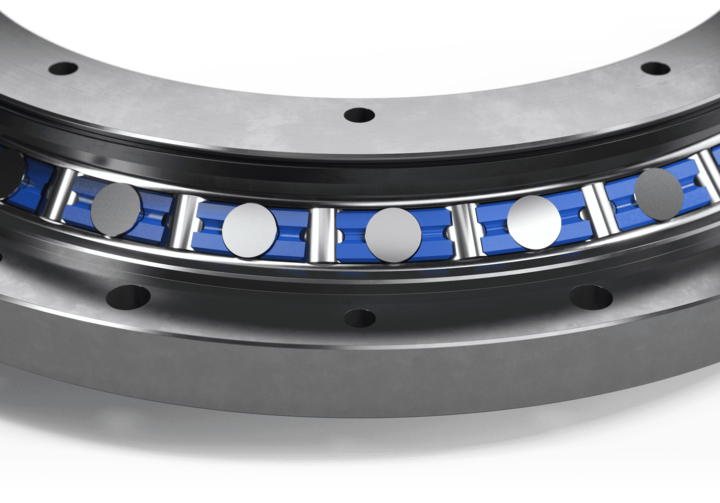

Kruislings gemonteerde rollen
De loopbanen van de loopringen zijn afgestemd op de toegepaste rollende elementen om een zo groot mogelijk contactoppervlak te realiseren. Kunststof elementen zorgen voor afstand en positie van de rollen. Door een kruislingse oriëntatie van de rollen zijn belastingen vanuit alle richtingen op te nemen.
Meer over draadlagers voor hoge belastingen
van een lokale Franke expert of vanuit ons hoofdkantoor in Duitsland
