Draaitafel type LTB

91042A

nominal diameter

125

175

265

400

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

Draaitafel van Franke: Type LTB voor hoogste precisie
De draaitafels van Franke van het type LTB zijn inbouwklare, vrijdoorlopende positioneereenheden met een robuuste maar lichte aluminium behuizing. Deze draaitafels onderscheiden zich door hun hoge belastbaarheid en uitstekende hoeknauwkeurigheid en resolutie. Ze zijn ideaal voor veelzijdige toepassingen, met name voor bewegings- en positioneertaken op het gebied van meten, testen en oriënteren.

Materiaal Behuizing: geribbeld aluminium

Kogellagers: gehard en getemperd chroom-siliciumstaal

Rollichamen: gehard rollagerstaal

Wormwiel: slijtvaste bronslegering

Wormas: CK45N gehard en geslepen

Bedrijfstemperatuur –10 °C bis +80 °C

Inbouwpositie Beliebig, vorzugsweise horizontal

Smeermiddel Wälzlagerfett über Schmiernippel

Opties Induktive Näherungsschalter, Flansch/Kupplung für Motoranbau, Motorisierung

Nauwkeurigheid
Snelheid
Ø-bereik
Prijs

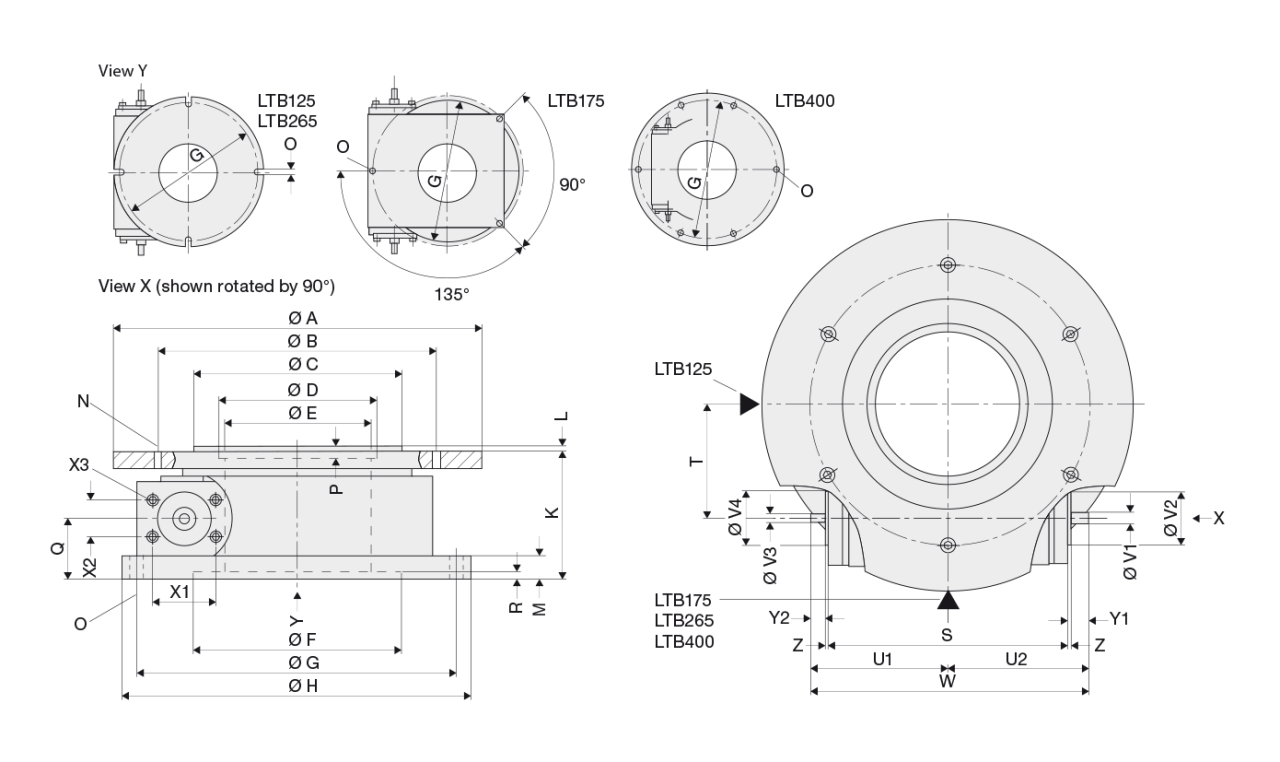

Gegevenstabel

Tabel 1
Naam	Nominale diameter Ø mm	Afmetingen mm
	A	B	ØE^H7/_{6 tief}	ØF	ØG	ØG₁^H7_{12 tief}	H	I	K	L₁	L₂
LTB125	-	?	?	?	?	?	-	-	-	-	?
LTB175	-	?	?	?	?	?	-	-	-	-	?
LTB265	-	?	?	?	?	?	-	-	-	-	?
LTB400	-	?	?	?	?	?	-	-	-	-	?

Tabel 2
Naam	Nominale diameter Ø mm	Draagvermogen kN		Afmetingen mm
	A	C₀	C	M	N	P	Q	R	S	T	U	V	W	X
LTB125	-	-	-	-	-	?	?	?	?	?	?	?	?	?
LTB175	-	-	-	-	-	?	?	?	?	?	?	?	?	?
LTB265	-	-	-	-	-	?	?	?	?	?	?	?	?	?
LTB400	-	-	-	-	-	?	?	?	?	?	?	?	?	?

Tabel 3
Naam	Nominale diameter Ø mm	Kantelmoment Nm	Ingangsnelheid U/min	Overbrengingsverhouding	Uitgangssnelheid U/min	Gewicht kg
	A	C_0m	N_1 max	N_2 max
LTB125	-	110	?	?	?	3
LTB175	-	140	?	?	?	6
LTB265	-	310	?	?	?	10
LTB400	-	1780	?	?	?	27
