zweireihige Drehverbindung Typ LVC

Slewing ring made of steel

LVC

Bearing diameter KK

Speciale maten op aanvraag

Stukprijs:		-,- EUR
Prijs		-,- EUR

Aantal

Beschrijving

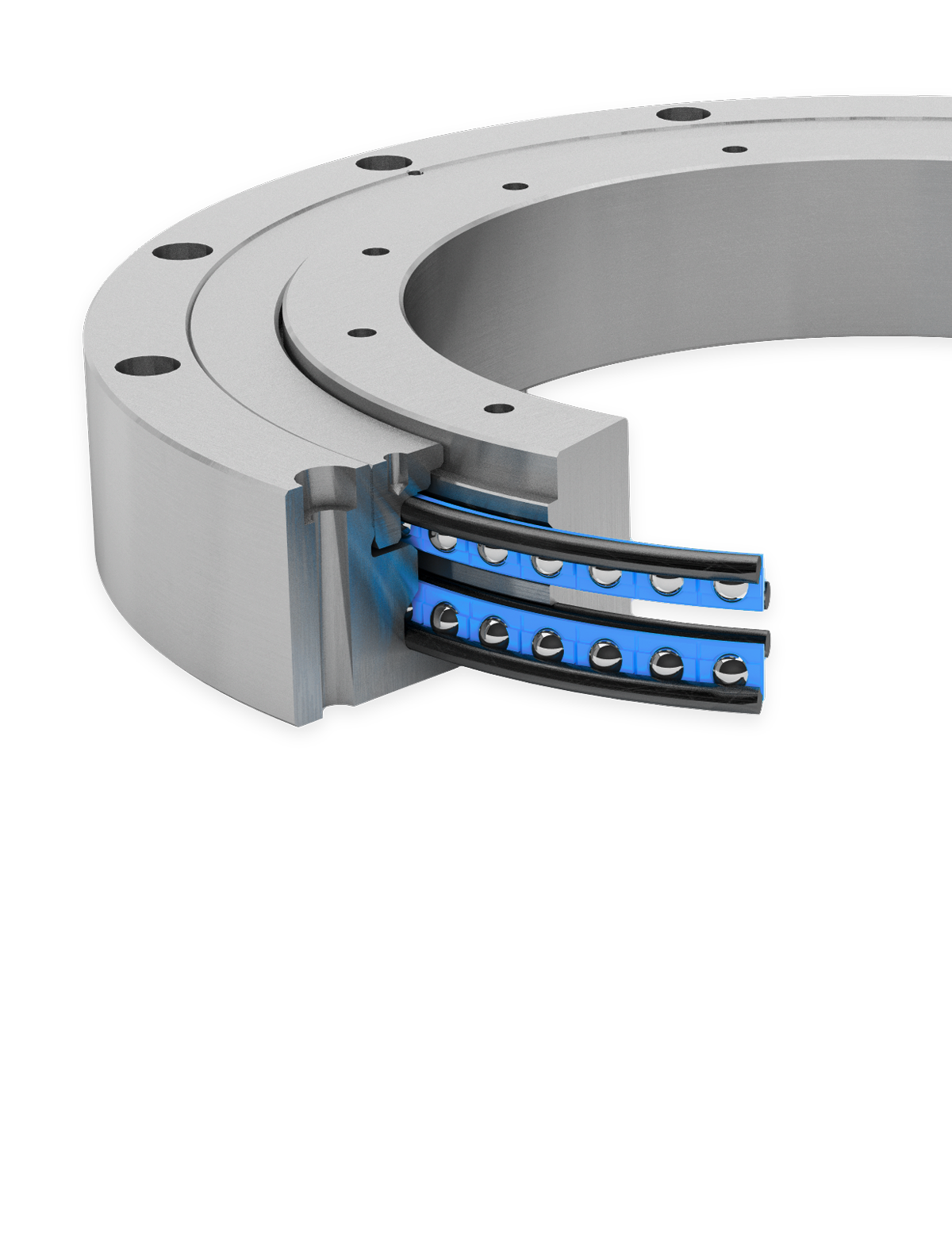

Franke draaiverbindingen type LVC zijn direct te monteren draaikransen uit staal met geÏntegreerd lagerelement als dubbelrijÏg hoekcontact lager. Ze overtuigen met een hoge dynamiek en een lage draaiweerstand. Met LVC zijn de hoogste draaisnelheden te bereiken. Ze zijn ongevoelig voor stootbelasting en trillingen. Door de lage wrijvingsweerstand zijn de draaiverbindingen onderhoudsarm.

Material Binnen / buiten ring: C45N
Loopringen: gehard en ontlaat chroom-silicium staal
Rollende elementen: chroomstaal
Kooi: polyamide of thermoplastisch polyurethaan
Afdchting: NBR

Operating temperature –20 °C tot +80 °C, kortstondig tot +100 °C

Peripheral speed Max. 20 m/s

Lubricant Shell Gadus S3 V220 C2

Relubrication Door smeernippel volgens DIN 3405

Smooth running
Resilience
Speed
Stiffness
Weight
Price

Data Table

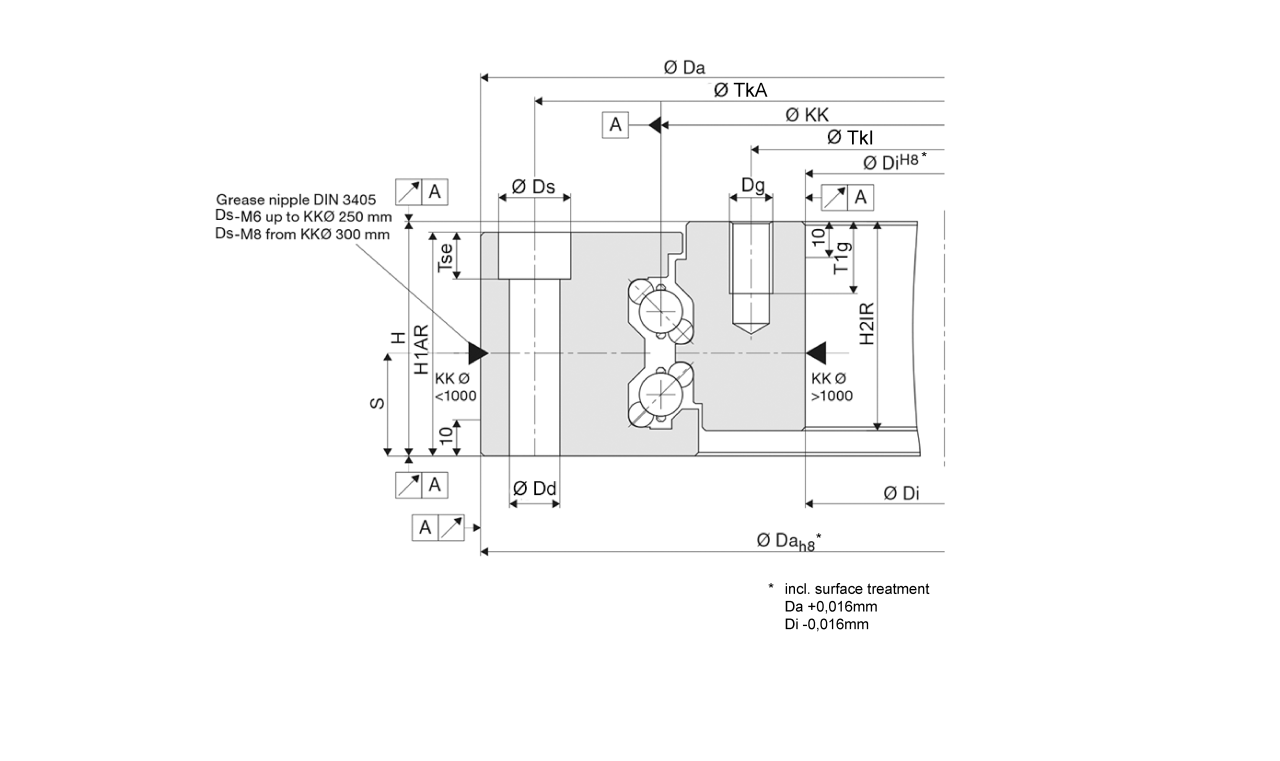

		Afmetingen mm											Bevestiging per ring
Naam	KKØ mm	Ds	Dd	H	H1	Dg	Tse	T1g	Da	Di	TkA	TkI
LVC-0100	100	11	6.6	34	-	M6	6.8	10	150	50	135	65	6
LVC-0150	150	11	6.6	34	-	M6	6.8	10	200	100	185	115	6
LVC-0200	200	11	6.6	34	-	M6	6.8	10	250	150	235	165	8
LVC-0250	250	11	6.6	34	-	M6	6.8	10	300	200	285	215	10
LVC-0300	300	18	11	57	-	M10	11	15	380	230	355	255	12
LVC-0350	350	18	11	57	-	M10	11	15	430	280	405	305	14
LVC-0400	400	18	11	57	-	M10	11	15	480	330	455	355	14
LVC-0450	450	18	11	57	-	M10	11	15	530	380	505	405	14
LVC-0500	500	20	14	65	-	M12	13	20	600	420	570	450	14
LVC-0600	600	20	14	65	-	M12	13	20	700	520	670	550	16
LVC-0700	700	20	14	65	-	M12	13	20	800	620	770	650	22
LVC-0800	800	20	14	65	-	M12	13	20	900	720	870	750	24
LVC-0900	900	20	14	65	-	M12	13	20	1000	820	970	850	24
LVC-1000	1000	20	14	65	-	M12	13	20	1100	920	1070	950	26
LVC-1200	1200	26	18	69	-	M16	17.5	25	1300	1085	1265	1130	30
LVC-1400	1400	26	18	69	-	M16	17.5	25	1500	1285	1465	1330	36
LVC-1600	1600	26	18	84	-	M16	17.5	25	1730	1470	1685	1515	42
LVC-1800	1800	26	18	84	-	M16	17.5	25	1930	1670	1885	1715	46

		Draagvermogen kn				Statisch moment kNm
Naam	KKØ mm	C_0a	C_0r	C_a	C_r	C_0m	Gewicht kg
LVC-0100	100	53	25	11	10	1,2	3,70
LVC-0150	150	80	38	13	11	2,8	5,60
LVC-0200	200	155	73	21	18	7,3	7,40
LVC-0250	250	195	92	22	19	11,5	9,20
LVC-0300	300	254	120	28	24	17,9	27,70
LVC-0350	350	296	140	30	26	24,4	32,20
LVC-0400	400	338	159	31	27	31,9	36,70
LVC-0450	450	381	179	33	28	40,3	41,20
LVC-0500	500	636	299	53	46	74,8	63,70
LVC-0600	600	763	359	56	49	107,7	76,20
LVC-0700	700	890	419	60	52	146,6	88,60
LVC-0800	800	1017	479	63	54	191,5	101,10
LVC-0900	900	1144	538	65	57	242,3	113,60
LVC-1000	1000	1277	601	68	59	300,5	126,00
LVC-1200	1200	1531	720	73	63	432,4	192,60
LVC-1400	1400	1791	843	77	67	590,1	224,70
LVC-1600	1600	2045	962	81	70	770,1	389,00
LVC-1800	1800	2305	1085	85	73	976,4	437,40

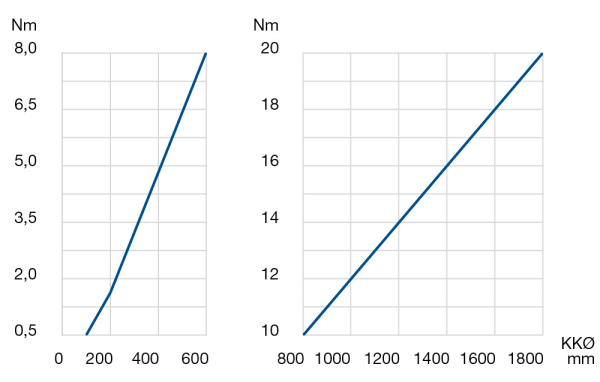

Drehwiderstand

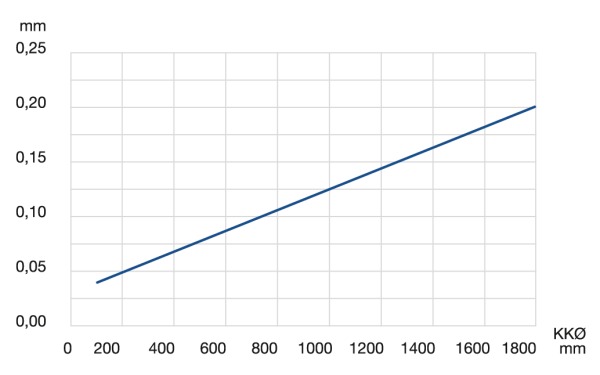

Radial and axial runout accuracy
